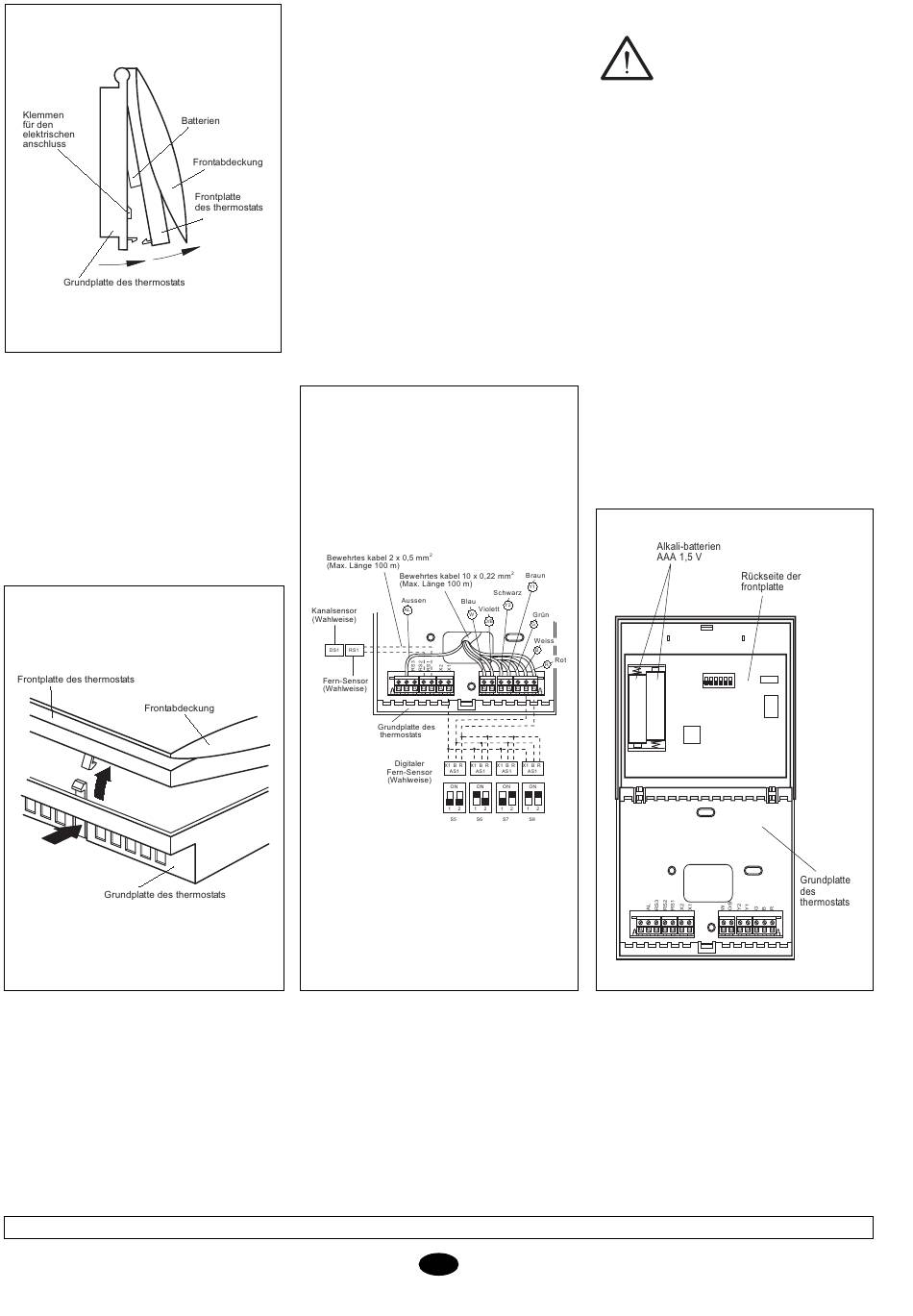

Befestigung des Thermostats

Zur Befestigung an der Wand muss die
Frontplatte abgenommen werden, sodass
die Grundplatte des Thermostats freiliegt.
Hierzu wie folgt vorgehen:
1- Plastikvorsprung an der Grundplatte
des Thermostats in Richtung von Pfeil
A eindrücken.
2- Bei Druck in Richtung A Frontplatte
gleichzeitig in Richtung von Pfeil B auf-
klappen.
B
A
Technische Angaben und Maße können ohne vorherige Ankündigung geändert werden.
38
Die in der Grundplatte zur Befestigung des
Thermostats vorgesehenen Bohrungen
stimmen mit den Bohrungen von standard-
mäßigen Verteilerdosen überein.
Sollte das Anschlusskabel nicht über eine
Verteilerdose zugeleitet werden, muss der
Thermostat mit den beiliegenden Dübeln
und Schrauben an der Wand befestigt wer-
den.
Die rechteckige Öffnung im Zentrum der
Grundplatte ist für den Eintritt des elektri-
schen Anschlusskabels vorgesehen.
Elektrische Standardanschlüs-se
Thermostat DPC-1R
stat mit relais)
Sobald der Thermostat an der Wand befe-
stigt ist, muss dessen elektrischer
Anschluss gemäß der folgenden Abbil-
dung erfolgen:
D
Vorsicht:
Steuerplatine darf nicht größer als 100 m
sein. Angeschlossen werden müssen R, B,
G, Y1, Y2, O/B, W und AL verwendet wer-
den soll (Phase "R" des Alarm-Relais).
Für den Anschluss des Fernsensors muss
ebenfalls bewehrtes Kabel (2 x 0,5 mm²)
Verwendung finden. Der Abstand zwischen
Thermostat und Sensor darf nicht größer
als 100 m sein. Angeschlossen werden
müssen RS1 und RS2.
(für Thermo-
Zum Anschluss des digitalen Fernsensors
muss bewehrtes Kabel 3 x 0,5 mm
wendet werden. Der Abstand zwischen
Thermostat und letztem Sensor darf maxi-
mal 100m betragen. Angeschlossen wer-
den müssen R, B und X1.
Ein korrekt vorgenommener elektrischer
Anschluss ist Voraussetzung für einen stö-
rungsfreien Betrieb des Thermostats. Ein-
gesetzt werden müssen ferner zwei Alkali-
Batterien AAA zu 1,5 V (siehe Skizze). Das
Batteriefach befindet sich hinten in der
Frontplatte.
Zum Anschluss muss bewehrtes
Kabel (10 x 0,22 mm²) verwen-
det werden. Der Abstand zwi-
schen Thermostat und
2
ver-
