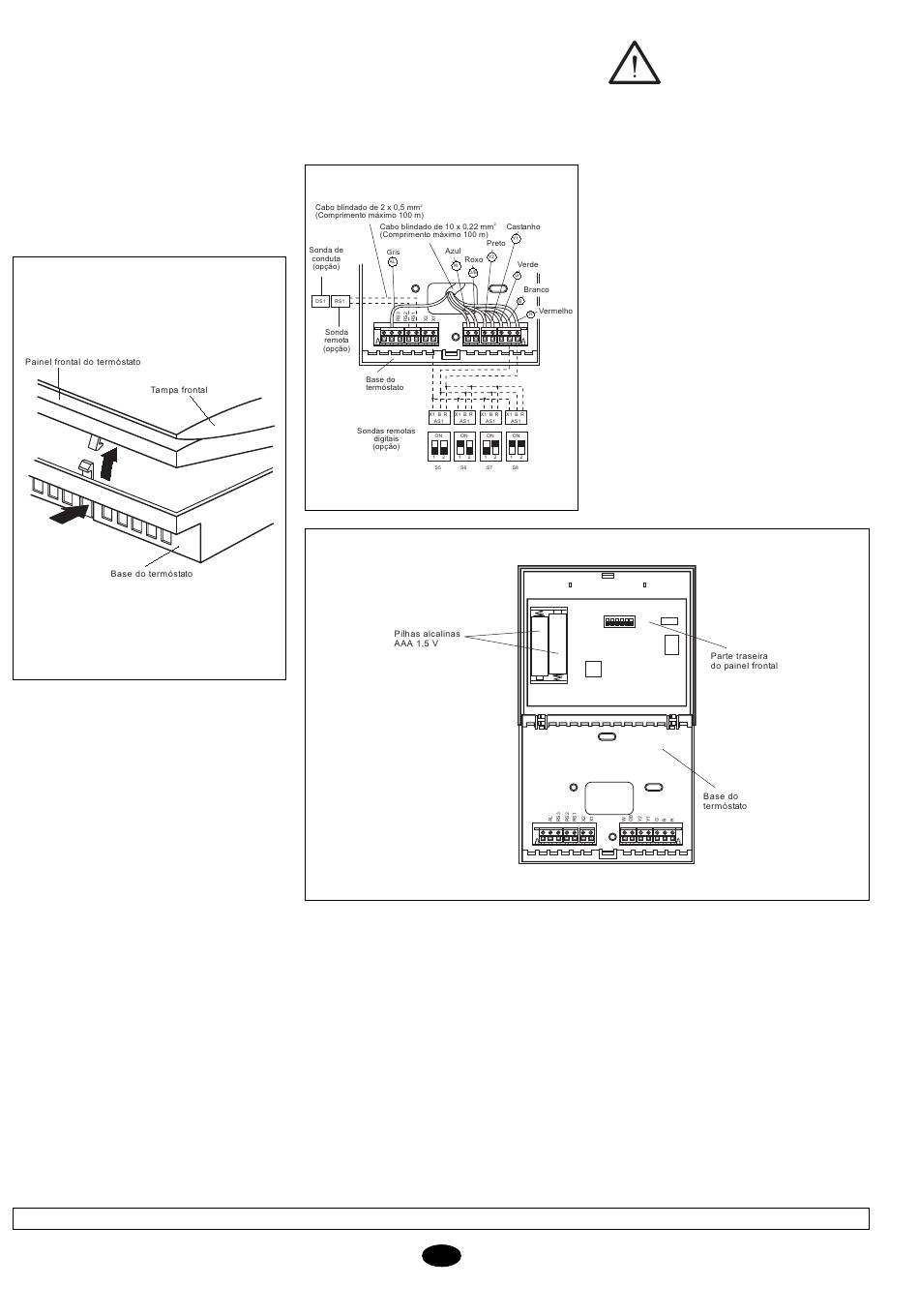

Fixação do termóstato
Para fixar o termóstato na parede, há que
abrir o painel frontal e deixar à vista a base
do termóstato. Para issso, deve-se proce-
der de acordo com o que se indica no se-
guinte desenho:
1- Pressionar a lingueta de plástico que
se encontra na base do termóstato no
sentido que indica a seta A.
2- Ao mesmo tempo que se está a pressi-
onar no sentido A, fazer oscilar o pai-
nel frontal no sentido que indica a seta
B.
B
A
Os orifícios que se encontram na base dis-
poníveis para a fixação do termóstato con-
cordam com as caixas eléctricas standard
existentes no mercado.
No caso do cabo de ligação não chegar
através de uma caixa eléctrica, deve-se
fixar o termóstato na parede por meio das
buchas e parafusos fornecidos. Há que ter
em linha de conta que o orifício rectangu-
lar que se encontra no centro da base tem
a função de permitir a passagem do cabo
de ligações eléctricas.
Dados e medidas susceptíveis de variação sem aviso prévio.
26
Ligações eléctricas standard
do termóstato DPC-1R
termóstato com relés)
Um vez fixada a base na parede, deve-se
proceder à ligação eléctrica do termóstato
de acordo com o indicado no desenho se-
guinte:
P
Precaução
Deve-se utilizar cabo blindado
(para
de 10 x 0,22 mm² com um com-
primento máximo de 100 m en-
tre o termóstato e a placa de
controlo. As ligações a realizar são R, B, G,
Y1, Y2, O/B, W e AL (Fase "R" do relé de
alarme).
Para as ligações do sensor remoto, deve-
se utilizar um cabo blindado de 2 x 0,5 mm²
com um comprimento máximo de 100 m
entre o termóstato e o sensor. As ligações
a realizar são RS1 e RS2.
Per il collegamento della sonda remota di-
gitale si deve impiegare un cavo schermato
di 3 x 0,5 mm 2 , con una lunghezza massi-
ma di 100 metri tra il termostato e l'ultima
sonda. I collegamenti da realizzare sono:
R, B e X1.
Para o correcto funcionamento do
termóstato, é imprescindível ter efectuado
correctamente as ligações eléctricas e ter
colocado as duas pilhas alcalinas AAA de
1,5 V que se encontram na parte traseira
do painel frontal, de acordo com o que se
indica no desenho seguinte:
