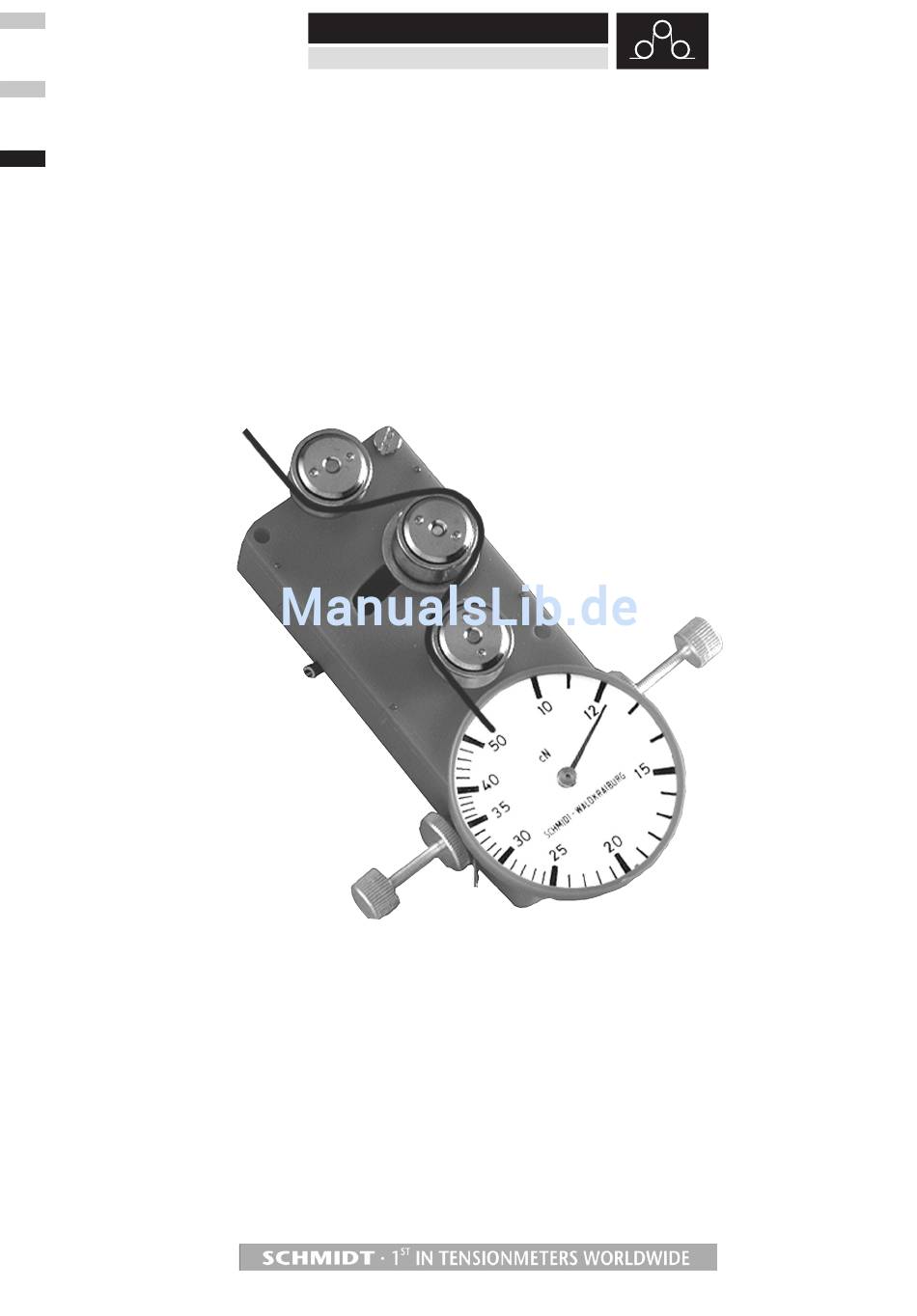

- Seite 1 Zugspannungsmesser S C H M I D T c o n t r o l i n s t r u m e n t s Ausgabe MK 05.3.D Modellreihe MK Bedienungsanleitung Gültig ab: 01.02.2007 • Für künftige Verwendung aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Gewährleistung und Haftung ................... 3 1.1 Hinweise in der Bedienungsanleitung ..............3 1.2 Verpflichtung des Betreibers .................. 3 1.3 Verpflichtung des Personals .................. 3 1.4 Informelle Sicherheitsmaßnahmen ................ 4 1.5 Ausbildung des Personals ..................4 1.6 Bestimmungsgemäße Verwendung ............... 4 1.7 Gefahren im Umgang mit dem Gerät .............. -
Seite 3: Gewährleistung Und Haftung
Grundsätzlich gelten unsere “Allgemeinen Verkaufs- und Lieferbedingungen“. Diese stehen dem Betreiber spätestens seit Vertragsabschluss zur Verfügung. Gewährleistung: - Für SCHMIDT Zugspannungsmesser 12 Monate. Ausgenommen von der Gewährleistung sind Verschleißteile, elektronische Komponenten und Messfedern. Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind:... -
Seite 4: Informelle Sicherheitsmaßnahmen
Das Gerät ist ausschließlich zum Messen von Zugspannungen bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma HANS SCHMIDT & Co GmbH nicht. Zur bestimmungsgemäßen Verwendung gehört auch: - Das Beachten aller Hinweise aus der Bedienungsanleitung und die Einhaltung der Inspektions- und Wartungsarbeiten. -
Seite 5: Lieferbare Typen
** Geeignet für 95% aller Anwendungen. PA = Polyamid-Monofil. Weicht das Messgut im Durchmesser, Eigensteifigkeit, Geometrie, usw. vom SCHMIDT- Standardmaterial wesentlich ab, prüfen wir, ob eine Justierung auf Kundenmuster möglich ist. Dazu senden Sie uns ca. 5 m Muster des Messgutes. -
Seite 6: Lieferbare Zusatzausstattung
Messwerte, die den Messbereich des Gerätes um mehr als 100 % überschrei- ten, können eine dauerhafte Verformung der Messfeder verursachen und sind unter allen Umständen zu vermeiden. Das Typenschild mit der Seriennummer und die Kalibrierplakette (Option) sind auf der Geräteunterseite, das SCHMIDT Qualitätssiegel auf der Oberseite angebracht. -
Seite 7: Befestigen Des Mk - Zugspannungsmessers
3.2 Befestigen des MK - Zugspannungsmessers Befestigungsbohrung Den Zugspannungsmesser mit Hilfe Durchmesser 3.1 mm der beiden Befestigungsbohrungen am Einsatzort montieren. Die Abmessungen der Befestigungs- bohrungen sind der Zeichnung (fig. 3.1) zu entnehmen. 46 mm fig. 3.2 3.3 Einfädeln des Messgutes - Das MESSGUT, wie in fig. -
Seite 8: Min. - Max. Kontakte (Zusatzausstattung Code D)
3.4 Min. - Max. Kontakte (Zusatzausstattung Code D) EINSTELLSCHRAUBE MIN Kontermuttern EINSTELLSCHRAUBE MAX Lötfahne für Kabel - anschluss Lötfahne für Kabel- max. 24 V / 2 W anschluss fig. 3.4 Der MK - Zugspannungsmesser kann werksseitig mit MIN. - MAX. - Kontakten ausgerüstet werden, mit deren Hilfe eine Toleranzüberwachung der zu messenden Zugspannung möglich ist. -
Seite 9: Kontrolle Der Justierung
Kapitel 2 nachgelesen werden. Wenn zur Überprüfung andere Materialien benutzt werden, können Abweichungen in Bezug auf die Genauigkeit auftreten. In 95 % aller Anwendungsfälle hat sich die SCHMIDT-Justierung bewährt und ist insbesondere für Vergleichsmessungen ausreichend. Weicht das Messgut in Materialart, Durchmesser, Eigensteifigkeit, Geometrie usw. vom SCHMIDT-Standard-Justiermaterial wesentlich ab, wird eine Justierung mit Kunden- muster empfohlen. -
Seite 10: Wartung Und Instandhaltung
Kalibrierzyklus Die Frage nach dem richtigen Kalibrierzyklus läßt sich nicht eindeutig festlegen, da dieser von verschiedenen Faktoren abhängig ist: Beanspruchung des SCHMIDT-Zugspannungsmessers Vom Kunden festgelegtes Toleranzband Art der Veränderungen des Toleranzbandes bei früheren Kalibrierungen Der Abstand zwischen zwei Kalibrierungen muß daher in Rücksprache mit der Abteilung Qualitätssicherung vom Anwender selbst festgelegt werden. -
Seite 11: Korrespondenz
Missverständnissen, bitte das Gerät mit einer detaillierten Fehlerbeschreibung an uns zurückschicken. Bitte teilen Sie uns bei der Bestellung auch mit, ob Sie ein Abnahmeprüfzeugnis 3.1 nach DIN EN 10204 benötigen. Reparaturadresse: HANS SCHMIDT & Co GmbH Schichtstr. 16 84478 Waldkraiburg Germany Notizen: Änderungen, die dem technischen Fortschritt dienen, vorbehalten! -
Seite 12: Seit 60 Jahren In Aller Welt
Gewebespannungsmesser Dickenmesser Textilhärteprüfer und Shore-Härte-Prüfer Probenschneider Gewichtswaagen Textilfeuchtigkeitsmesser Leckprüfgerät Softometer Seit 60 Jahren in aller Welt Hans Schmidt & Co GmbH Postadresse: Telefon: e-mail: P. O. B. 1154 int. + 49 / (0)8638 / 9410-0 info@hans-schmidt.com 84464 Waldkraiburg Germany Fax: Lieferadresse: int.
