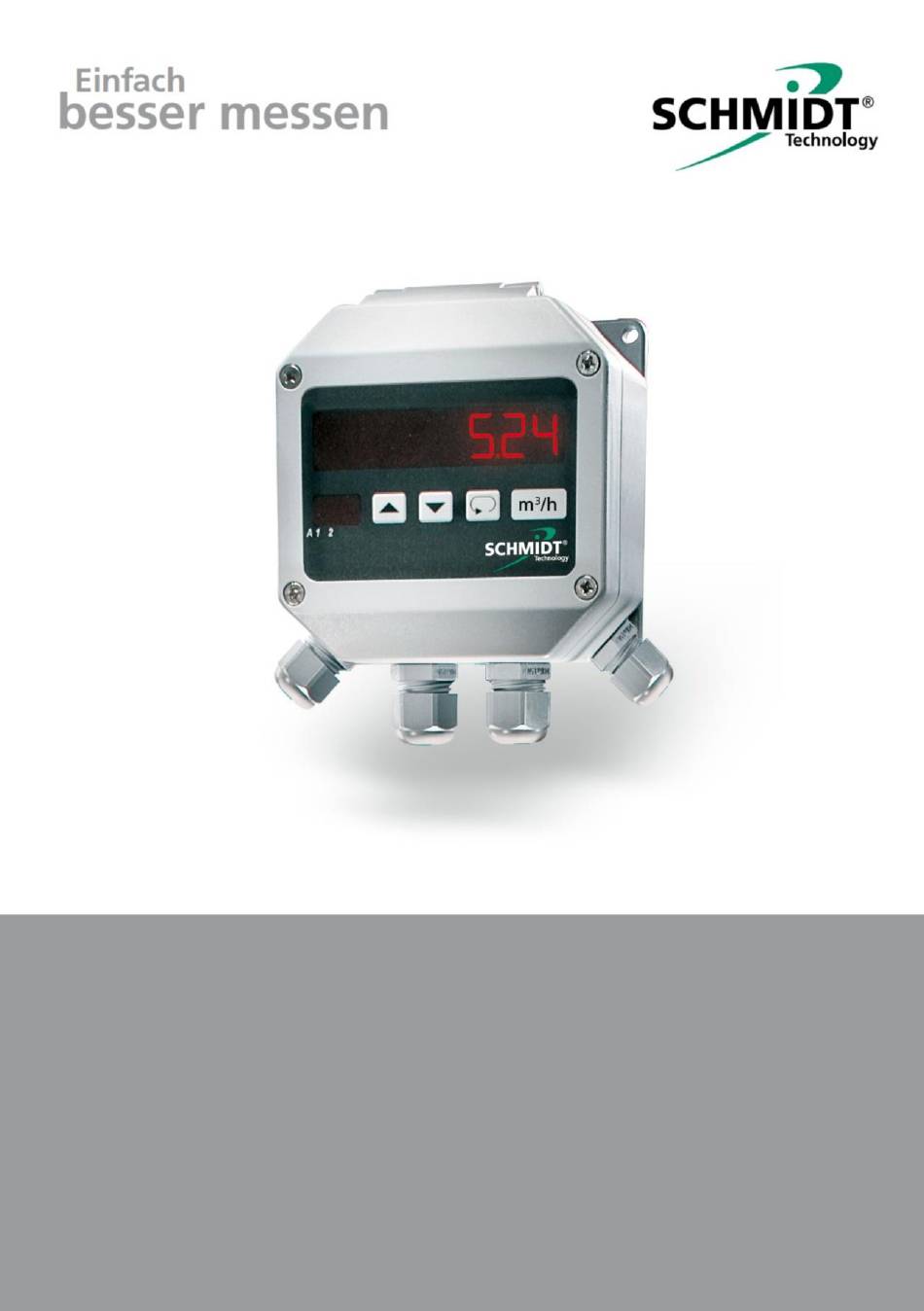

  • Seite 1 ® SCHMIDT LED Messwertanzeige MD 10.015 Gebrauchsanweisung [Geben Sie Text ein]...

  • Seite 2: Inhaltsverzeichnis

    Betriebsmodi ..................8 Signalisierung .................. 9 Inbetriebnahme ................10 Konfigurationsmenü............... 18 Service-Informationen ..............24 Technische Daten................25 Konformitätserklärungen ............... 26 Impressum: Copyright 2022 SCHMIDT Technology GmbH Alle Rechte vorbehalten Ausgabe: 531011.01D Änderungen vorbehalten Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 2...

  • Seite 3: Wichtige Information

    1 Wichtige Information Diese Gebrauchsanweisung enthält alle erforderlichen Informationen für ® eine schnelle Inbetriebnahme und einen sicheren Betrieb von SCHMIDT LED-Messwertanzeigen:  Diese Gebrauchsanweisung ist vor Inbetriebnahme des Gerätes voll- ständig zu lesen und mit Sorgfalt zu beachten.  Bei Nichtbeachtung oder Nichteinhaltung kann für daraus entstandene Schäden ein Anspruch auf Haftung des Herstellers nicht geltend ge-...

  • Seite 4: Einsatzbereich

    Temperatur, Feuchte) mit Standard-Analogausgängen genutzt werden. ® Die SCHMIDT LED-Messwertanzeige MD 10.015 ist für den Einsatz in- nerhalb geschlossener Räume vorgesehen und nicht für den Einsatz im Freien geeignet (Kondensationsgefahr auf der Elektronik). Ebenso ist der Einsatz in sicherheitsrelevanten Anwendungen nicht zugelassen.

  • Seite 5: Öffnen Des Gehäuses

    Montage Die Messwertanzeige wird typischerweise mit vier Schrauben an der Wand befestigt (Bohrbild siehe Abbildung 1). Alternativ bietet SCHMIDT Technology ein Montagekit an, mit dem die Messwertanzeige mittels Schlauchschellen an ein Rohr montiert werden kann (Materialnummer: 531394). Generell ist zu beachten, dass oberhalb des Geräts genügend Platz bleibt (ca.

  • Seite 6: Elektrischer Anschluss

    Tabelle 1: Anschlussbelegung Die Federanschlussklemmen sind für die Aufnahme von bloßen Litzen (keine verzinnten Enden oder Aderendhülsen) bis zu 1,5 mm ausgelegt. Das Potenzial „GND“ ist intern elektrisch gekoppelt (aber nicht „AGND“). Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 6...

  • Seite 7: Betriebsspannung

    Betriebsspannung Die MD 10.015 benötigt für ihren bestimmungsgemäßen Betrieb:  Mat.-Nr. 527330: 85 … 250 VAC / 50 … 60 Hz  Mat.-Nr. 528250: 23 … 29 VDC Die Angaben auf dem Geräteetikett bzgl. Spannungsbereich und Spannungstyp unbedingt beachten. Das Produkt kann zerstört werden, im schlimmsten Fall besteht Lebensgefahr.

  • Seite 8: Betriebsmodi

    Analogausgang Der Analogausgang der MD 10.015 ist galvanisch von ihrer eigenen Ener- gieversorgung und der Sensorversorgung getrennt (Pin 13: Analog Out+; Pin 12: Analog Out– ≙ AGND; siehe Abbildung 2). Bei Verwendung der Anzeigevariante mit DC-Versorgung (24 V) kann die Masse des Analogausgangs (AGND) mit der Masse der Betriebsspan- nung (GND) verbunden werden.

  • Seite 9: Signalisierung

    Analogausgang Zeigt einer der angeschlossenen Sensoren einen Fehler an, wird auch am Analogausgang der MD 10.015 ein Fehler signalisiert:  Signalbereich ohne Offset (0 ... 20 mA / 0 ... 10 V): Im Strommodus gibt die Schnittstelle 0 mA aus.

  • Seite 10: Inbetriebnahme

    Maßeinheit (z. B. m/s, m³/h, °C etc.) der Standard- messgröße anzugeben. Standardbetrieb Die MD 10.015 geht nach erfolgreicher Initialisierung in den Standardbe- trieb als „Messwert-Anzeige“ (siehe Abbildung 5), mit der Darstellung des aktuellen Standardmesswerts im Hauptdisplay und dem jeweiligen Status der beiden Alarmausgänge im Zusatzdisplay (siehe Tabelle 3).

  • Seite 11: Bedienung

    Minuten keine Taste betätigt wird, automa- tisch verlassen. Alternativ kann es zu jedem Zeitpunkt durch erneutes, langes Betätigen der Parametertaste verlassen werden. Tabelle 4zeigt einen Überblick über die Darstellung und Bedeutung der verschiedenen Menüpunkte. Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 11...

  • Seite 12: Beispielanwendung 1 - Schritt Für Schritt

     Signalmodus: 4 ... 20 mA (Volumenstrom)    Genauigkeit Anzeige: 1 Dezimalstelle  .  Startwert: 0 m³/h (≙ 4 mA)  .  Endwert: 343 m³/h (≙ 20 mA)  . Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 12...
  • Seite 13  Startwert: 0 m³/h (≙ 4 mA)  .  Endwert: 200 m³/h (≙ 20 mA)    Bediensperre: Deaktiviert Nach dem letzten Menüpunkt wird das Konfigurationsmenü automatisch verlassen und zur Standardbetriebsanzeige zurückgewechselt. Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 13...
  • Seite 14 Sensors mit Betätigen von für ca. 5 s .  Schaltpunkt Alarmausgang 1: 150 m   Alarmausgang 2: Deaktiviert Nach dem letzten Menüpunkt wird das Anzeigemenü automatisch verlas- sen und zur Standardbetriebsanzeige zurückgewechselt. Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 14...

  • Seite 15: Beispielanwendung 2 - Schritt Für Schritt

     Signalmodus: 4 ... 20 mA    Genauigkeit Anzeige: 2 Dezimalstellen .  .  Startwert: 0 m³/h (≙ 4 mA)  .  Endwert: 920 m³/h (≙ 20 mA)  Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 15...
  • Seite 16  Startwert: –920 m³/h (≙ 4 mA)  .  Endwert: +920 m³/h (≙ 20 mA)    Bediensperre: Deaktiviert Nach dem letzten Menüpunkt wird das Konfigurationsmenü automatisch verlassen und zur Standardbetriebsanzeige zurückgewechselt. Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 16...
  • Seite 17 Betätigen von für ca. 5 s   Schaltpunkt Alarmausgang 1: 100.000 m   Alarmausgang 2: Deaktiviert Nach dem letzten Menüpunkt wird das Anzeigemenü automatisch verlas- sen und zur Standardbetriebsanzeige zurückgewechselt. Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 17...

  • Seite 18: Konfigurationsmenü

     (mA) / (V) /  (mA)   Änderung mit Einstelltasten Anzahl Dezimalstellen Messwert „Sensor 1“: . . / . / . / . / .  Änderung mit Einstelltasten Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 18...
  • Seite 19 Signal, aus dem die Menge berechnet werden soll:   (Messwert „Sensor 1“) /   (Differenz: „Sensor 1“ – „Sensor 2“) /  (Summe: „Sensor 1“ + „Sensor 2“) (nicht verfügbar im Betriebsmodus „Bidirektional“) Änderung mit Einstelltasten Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 19...
  • Seite 20 . /. /., /. /.  Einstellung:  .: Die maximale Menge beträgt „9999E9“, die minimale Menge beträgt „-999E9“  Andere: Die Menge ist durch den Darstellungsbe- reich begrenzt Änderung mit Einstelltasten Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 20...
  • Seite 21 .. ... ..(h.mm.ss)  Änderung mit Einstelltasten Rückfallverzögerung Alarmausgang 1: .. .. ... ..(h.mm.ss)  Änderung mit Einstelltasten Konfiguration Alarmausgang 2:  Analog zu Alarmausgang 1 (Menüpunkte  bis )  Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 21...

  • Seite 22: Signalquelle Für Analogausgang (Bezugssignal):   (Analogausgang Deaktiviert)

      /   Änderungen im Konfigurationsmenü sowie Rücksetzen von Spitzenwerten und Mengenwert sind gesperrt Änderung mit Einstelltasten ist immer möglich, auch bei aktiver Bediensperre . Rückkehr zur Standardbetriebsanzeige  Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 22...

  • Seite 23: Menü-Übersicht

     Signalmodus Eingangssignal 2  Hysterese Alarmausgang 2  Signalmodus Analogausgang  Ansprechverzögerung  Anzeige: Minimaler Messwert Alarmausgang 2  Rückfallverzögerung  Wahl Betriebsmodus Alarmausgang 2  Signalquelle Analogausgang Tabelle 4 Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 23...

  • Seite 24: Service-Informationen

    Eingangskonfiguration ) entsprechend Eingangs- signal prüfen  Konfiguration prüfen Analogsignal zu groß / Konfiguration von Analog- klein ausgang  Konfiguration prüfen Unerwartete Werte am Konfiguration von Alarm- Alarmausgang ausgang Tabelle 5 Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 24...

  • Seite 25: Technische Daten

    II (berührsicher) Gehäusematerial Polyamid, glasfaserverstärkt (PA6-GF 15/15), Farbe RAL 7001 ähnlich Gewicht Ca. 370 g Tabelle 6 Strombegrenzt Betriebsspannung der Messwertanzeige durchgeschleift, mit seriell geschalteter Schutz- diode und Innenwiderstand von 25 . Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 25...

  • Seite 26: Konformitätserklärungen

    11 Konformitätserklärungen SCHMIDT Technology GmbH erklärt hiermit, dass das Erzeugnis  SCHMIDT LED-Messwertanzeige MD 10.015 Material-Nrn. 527 330 und 528 250 mit den jeweiligen, nachstehend aufgeführten Vorschriften übereinstimmt: Europäische Richtlinien und Normen UK statutory requirements und designated standards. ® Die entsprechenden Konformitätserklärungen können von der SCHMIDT Homepage heruntergeladen werden: www.schmidttechnology.de...
  • Seite 27 Notizen Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 27...
  • Seite 28 SCHMIDT Technology GmbH Feldbergstraße 1 78112 St. Georgen Deutschland Phone +49 (0)7724 / 899-0 +49 (0)7724 / 899-101 Email sensors@schmidttechnology.de www.schmidttechnology.de www.schmidt-sensors.com Gebrauchsanweisung – SCHMIDT ® LED-Messwertanzeige MD 10.015 Seite 28...
