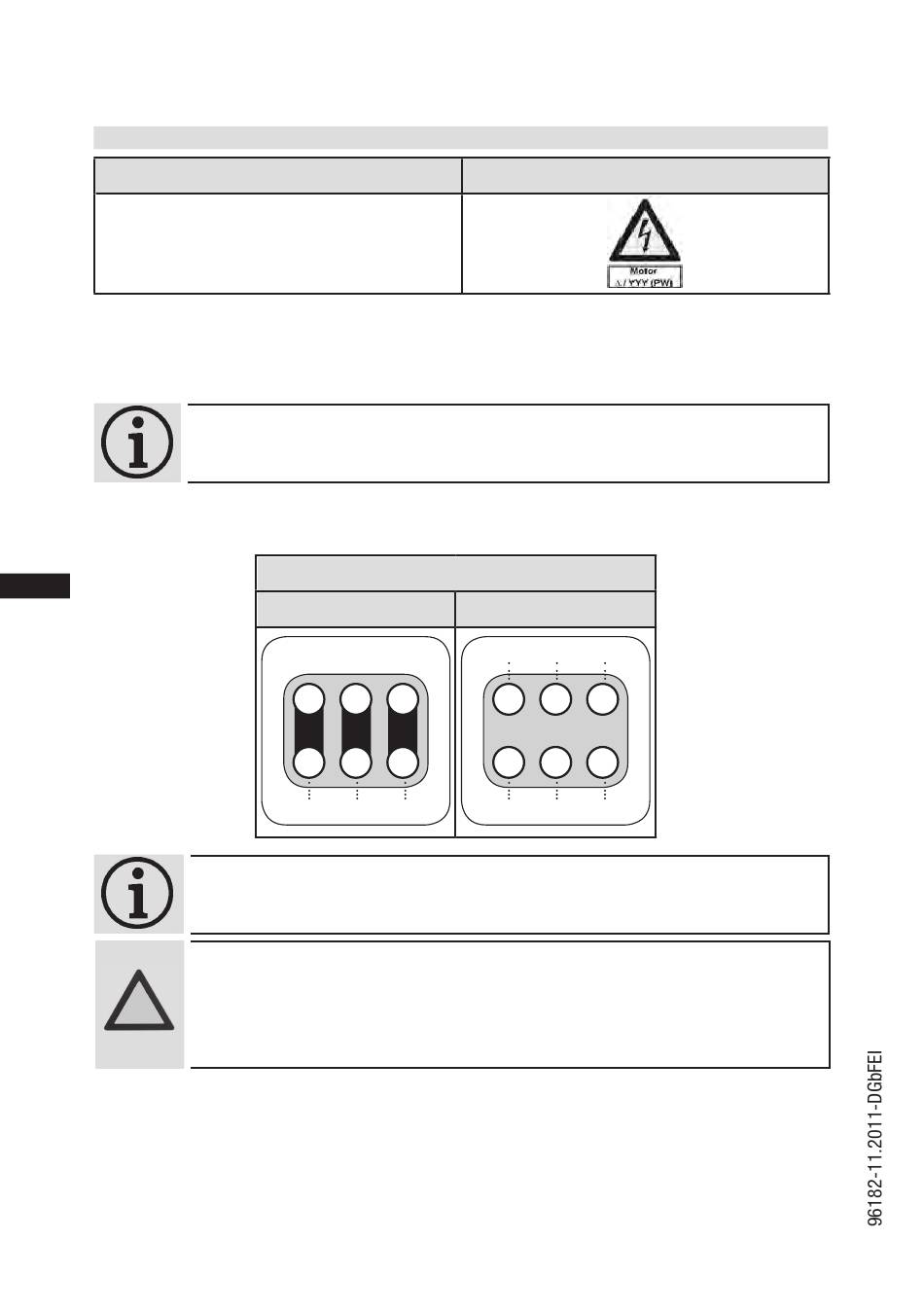

5 | Elektrischer Anschluss
5.3 Serienmotor, Ausführung für Direkt- oder Teilwicklungsstart
Bezeichnung auf dem Typschild
Verdichter mit dieser Kennzeichnung sind für den Direkt- oder Teilwicklungsstart geeignet. Die
Motorwicklung ist in zwei Teile unterteilt: Teilwicklung 1 = 60% und Teilwicklung 2 = 40%. Diese
Wicklungsaufteilung bewirkt beim Teilwicklungsstart eine Anlaufstromreduzierung auf ca. 65% des
Wertes beim Direktstart.
Werkseitig ist der Motor für Direktstart (YYY) geschaltet. Für den Teilwicklungsstart Δ/YYY sind die
Brücken zu entfernen und die Motorzuleitung gemäß Schaltschema anzuschließen:
D
GB
F
E
16
Δ/YYY
INFO!
Eine mechanische Anlaufentlastung mit Bypass-Magnetventil wird
nicht benötigt.
Direktstart YY
Direktstart YYY
2U1
2V1
1U1
1V1
L1
L2
INFO!
Bei Wicklungsprüfung mit Widerstandsmeßgerät beachten – Teil-
wicklung 1 und Teilwicklung 2 sind beim HGX7 intern verschaltet.
ACHTUNG! Nichtbeachten führt zu gegenläufigen Drehfeldern und hat Motor-
schaden zur Folge. Nach Anlauf des Motors über Teilwicklung 1
muss nach maximal einer Sekunde Verzögerungszeit Teilwicklung
2 dazugeschaltet werden. Nichtbeachten kann die Lebensdauer
des Motors beeinträchtigen.
Aufkleber auf Klemmenkasten
400 V
Teilwicklungsstart Y/YY
Teilwicklungsstart Δ/YYY
L1
L2
2W1
2U1
2V1
1W1
1U1
1V1
L3
L1
L2
L3
2W1
1W1
L3
