Fujitsu PRIMERGY RX2520 M1 Betriebshandbuch Seite 77

LAN-Anzeigen

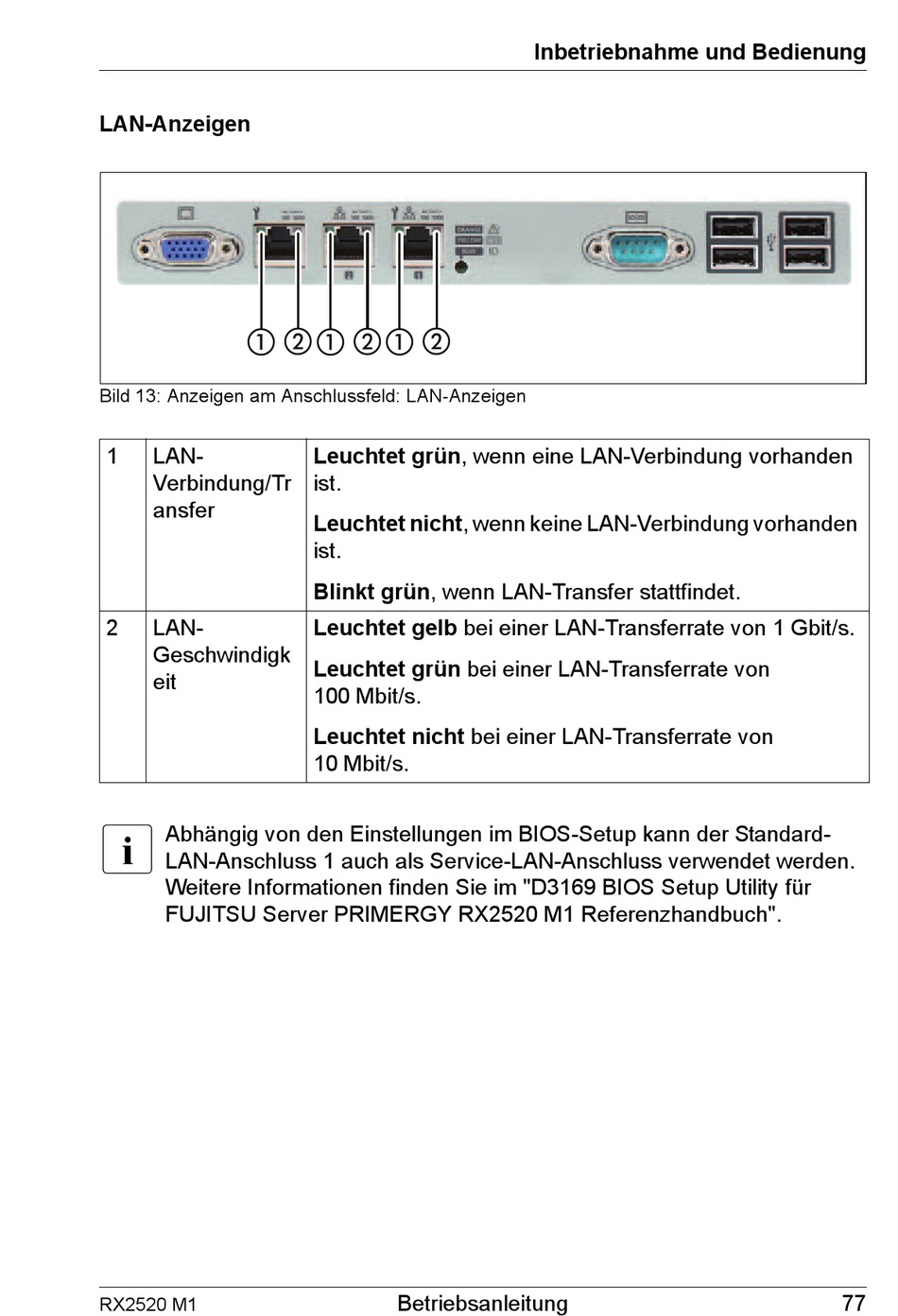

Bild 13: Anzeigen am Anschlussfeld: LAN-Anzeigen
1 LAN-
Verbindung/Tr
ansfer
2 LAN-
Geschwindigk
eit
I
Abhängig von den Einstellungen im BIOS-Setup kann der Standard-
LAN-Anschluss 1 auch als Service-LAN-Anschluss verwendet werden.
Weitere Informationen finden Sie im "D3169 BIOS Setup Utility für
FUJITSU Server PRIMERGY RX2520 M1 Referenzhandbuch".
RX2520 M1
Leuchtet grün, wenn eine LAN-Verbindung vorhanden
ist.
Leuchtet nicht, wenn keine LAN-Verbindung vorhanden
ist.
Blinkt grün, wenn LAN-Transfer stattfindet.
Leuchtet gelb bei einer LAN-Transferrate von 1 Gbit/s.
Leuchtet grün bei einer LAN-Transferrate von
100 Mbit/s.
Leuchtet nicht bei einer LAN-Transferrate von
10 Mbit/s.
Betriebsanleitung
Inbetriebnahme und Bedienung
77
