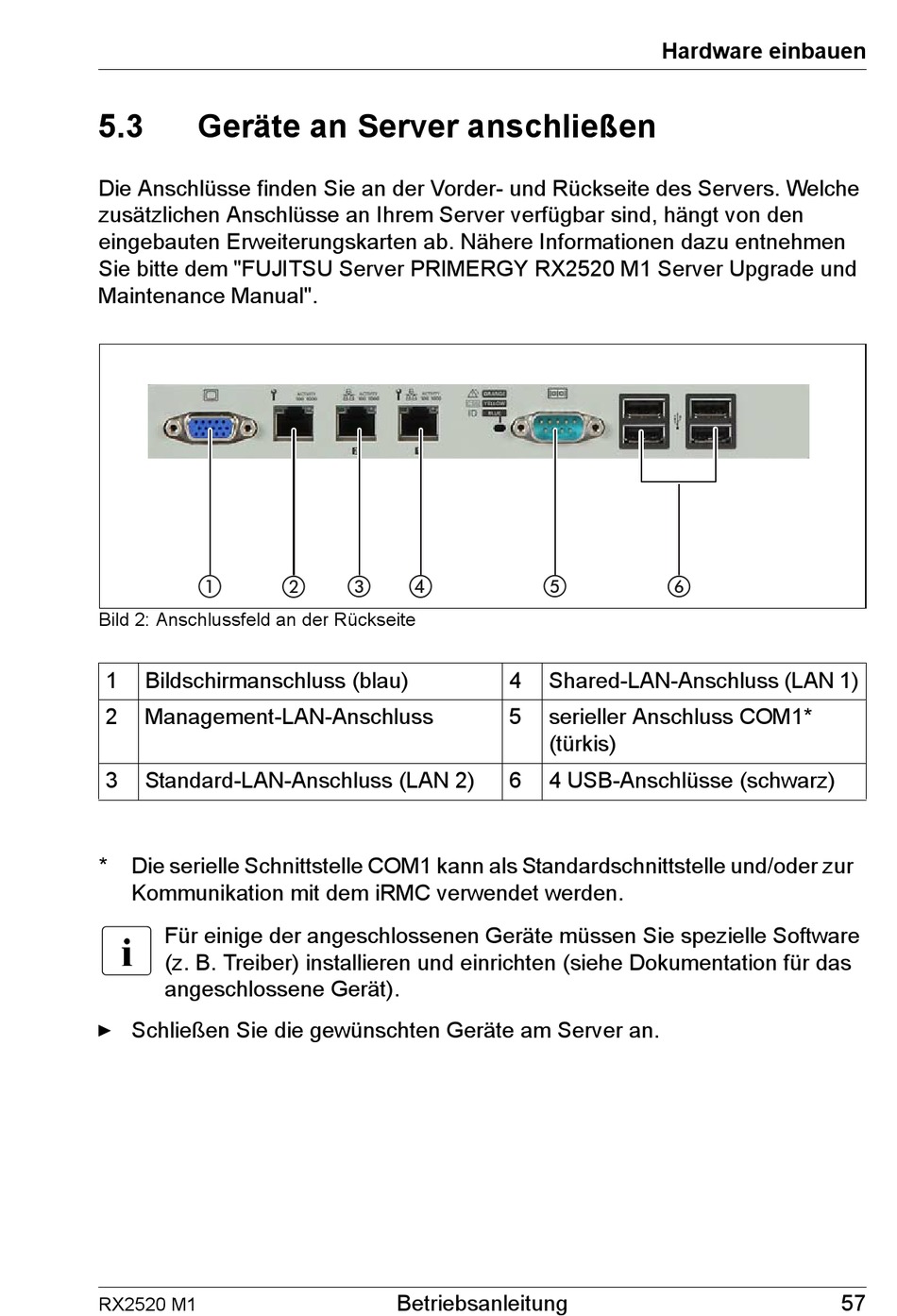

5.3
Geräte an Server anschließen
Die Anschlüsse finden Sie an der Vorder- und Rückseite des Servers. Welche
zusätzlichen Anschlüsse an Ihrem Server verfügbar sind, hängt von den
eingebauten Erweiterungskarten ab. Nähere Informationen dazu entnehmen
Sie bitte dem "FUJITSU Server PRIMERGY RX2520 M1 Server Upgrade und
Maintenance Manual".
Bild 2: Anschlussfeld an der Rückseite
1
Bildschirmanschluss (blau)
2
Management-LAN-Anschluss
3
Standard-LAN-Anschluss (LAN 2)
*
Die serielle Schnittstelle COM1 kann als Standardschnittstelle und/oder zur
Kommunikation mit dem iRMC verwendet werden.
I
Für einige der angeschlossenen Geräte müssen Sie spezielle Software
(z. B. Treiber) installieren und einrichten (siehe Dokumentation für das
angeschlossene Gerät).
Ê Schließen Sie die gewünschten Geräte am Server an.
RX2520 M1
4
Shared-LAN-Anschluss (LAN 1)
5
serieller Anschluss COM1*
(türkis)
6
4 USB-Anschlüsse (schwarz)
Betriebsanleitung
Hardware einbauen
57
