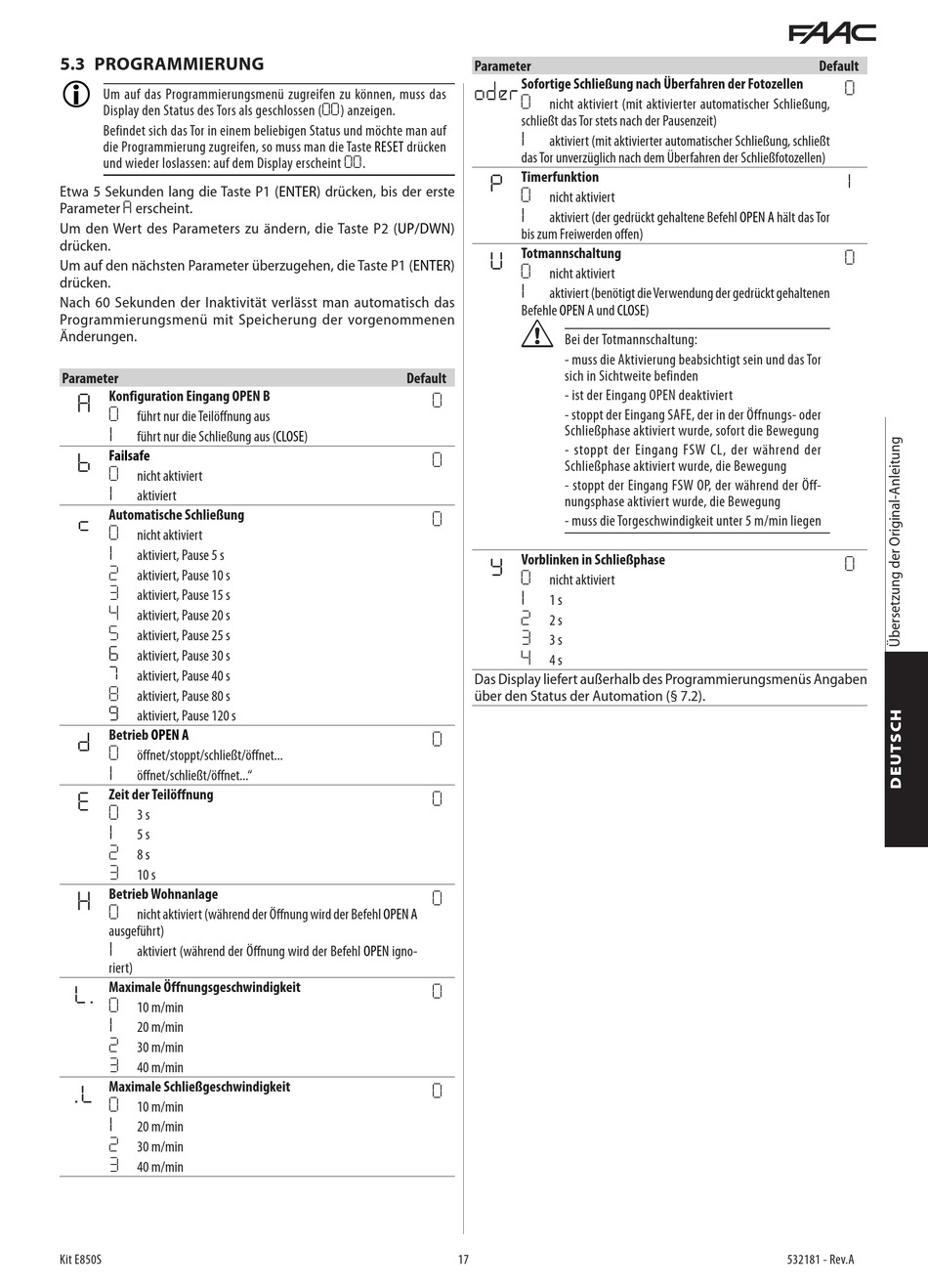

5.3 PROGRAMMIERUNG

 
Um auf das Programmierungsmenü zugreifen zu können, muss das
Display den Status des Tors als geschlossen (
Befindet sich das Tor in einem beliebigen Status und möchte man auf
die Programmierung zugreifen, so muss man die Taste
und wieder loslassen: auf dem Display erscheint
Etwa 5 Sekunden lang die Taste P1 (ENTER) drücken, bis der erste
A
Parameter erscheint.
Um den Wert des Parameters zu ändern, die Taste P2 (UP/DWN)
drücken.
Um auf den nächsten Parameter überzugehen, die Taste P1 (ENTER)
drücken.
Nach 60 Sekunden der Inaktivität verlässt man automatisch das
Programmierungsmenü mit Speicherung der vorgenommenen
Änderungen.
Parameter
A Konfiguration Eingang OPEN B
0
führt nur die Teilöffnung aus
1
führt nur die Schließung aus (CLOSE)
b Failsafe
0
nicht aktiviert
1
aktiviert
c
Automatische Schließung
0
nicht aktiviert
1
aktiviert, Pause 5 s
2
aktiviert, Pause 10 s
3
aktiviert, Pause 15 s
4
aktiviert, Pause 20 s
5
aktiviert, Pause 25 s
6
aktiviert, Pause 30 s
7
aktiviert, Pause 40 s
8
aktiviert, Pause 80 s
9
aktiviert, Pause 120 s
d
Betrieb OPEN A
0
öffnet/stoppt/schließt/öffnet...
1
öffnet/schließt/öffnet..."
E Zeit der Teilöffnung
0
3 s
1
5 s
2
8 s
3
10 s
H Betrieb Wohnanlage
0
nicht aktiviert (während der Öffnung wird der Befehl
ausgeführt)
1
aktiviert (während der Öffnung wird der Befehl
riert)
L . Maximale Öffnungsgeschwindigkeit
0
10 m/min
1
20 m/min
2
30 m/min
3
40 m/min
.L
Maximale Schließgeschwindigkeit
0
10 m/min
1
20 m/min
2
30 m/min
3
40 m/min
Kit E850S
Parameter
oder
00
) anzeigen.
RESET drücken
00
.
P
U
Default
0
0
0
Y
Das Display liefert außerhalb des Programmierungsmenüs Angaben
über den Status der Automation (§ 7.2).
0
0
0
OPEN A
OPEN igno-
0
0
17
Sofortige Schließung nach Überfahren der Fotozellen
0
nicht aktiviert (mit aktivierter automatischer Schließung,
schließt das Tor stets nach der Pausenzeit)
1
aktiviert (mit aktivierter automatischer Schließung, schließt
das Tor unverzüglich nach dem Überfahren der Schließfotozellen)
Timerfunktion
0
nicht aktiviert
1
aktiviert (der gedrückt gehaltene Befehl
bis zum Freiwerden offen)
Totmannschaltung
0
nicht aktiviert
1
aktiviert (benötigt die Verwendung der gedrückt gehaltenen
Befehle OPEN A und CLOSE)
!
Bei der Totmannschaltung:
- muss die Aktivierung beabsichtigt sein und das Tor
sich in Sichtweite befinden
- ist der Eingang OPEN deaktiviert
- stoppt der Eingang SAFE, der in der Öffnungs- oder
Schließphase aktiviert wurde, sofort die Bewegung
- stoppt der Eingang FSW CL, der während der
Schließphase aktiviert wurde, die Bewegung
- stoppt der Eingang FSW OP, der während der Öff-
nungsphase aktiviert wurde, die Bewegung
- muss die Torgeschwindigkeit unter 5 m/min liegen
Vorblinken in Schließphase
0
nicht aktiviert
1
1 s
2
2 s
3
3 s
4
4 s
Default
0
1
OPEN A hält das Tor
0
0
