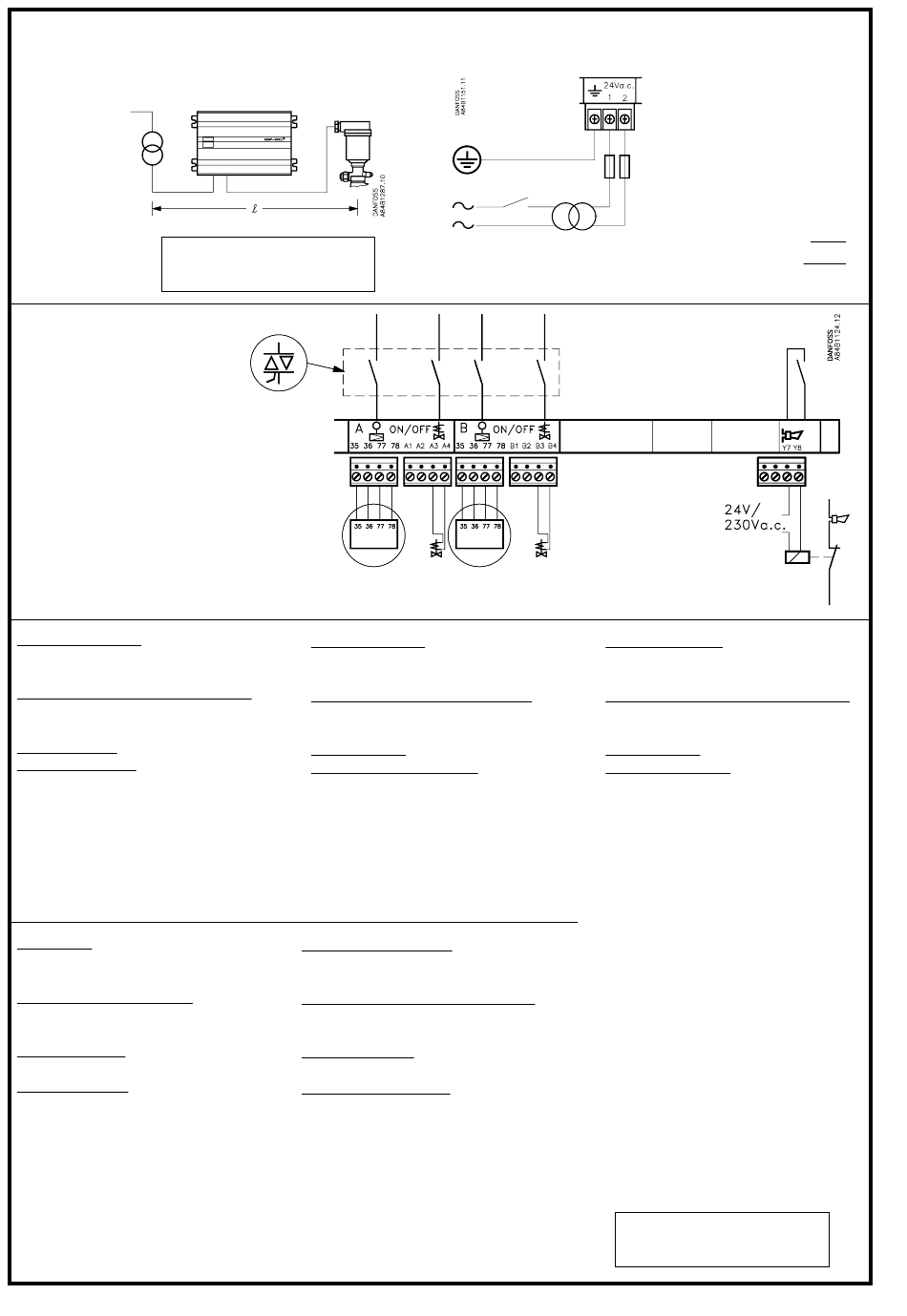

Nettilslutning
Supply
Netzanschluß
Réseau
Alimentación
l
0 m <
50 m <
75 m <
Udgange
Outputs
Ausgänge
Sorties
Salidas
!! 24 V~
Ekspansionsventil:
A: TQ-ventil, fordamper A
B: TQ-ventil, fordamper B
ON/OFF udgange (Digital outputs):
A: Magnetventil, fordamper A
B: Magnetventil, fordamper B
Alarm (Y7-Y8): Alarmrelætilslutning
Ledningstværsnit:
Se nedenstående tabel.
l=ledningslænden.
Advarsel!
Kortslutning af en udgang medfører
øjeblikkelig ødelæggelse af triac.
Détendeur:
A: TQ pour évaporateur A
B: TQ pour évaporateur B
Sorties tout/rien (digitales)
A: EVR pour évaporateur A
B: EVR pour évaporateur B
Alarme (Y7-Y8): raccordement relais
alarme
Section du câble
Voir tableau ci-dessous (l = longueur
du câble)
Attention!
Le court-circuitage d'une sortie aura
pour effet immédiat la détérioration du
triac.
2
2
l < 50 m
: 0.75 mm
l < 75 m
: 1.5 mm
2
2
l < 125 m : 2.5 mm
Expansion valve:
A: TQ valve, evaporator A
B: TQ valve, evaporator B
ON/OFF outlets (Digital outputs):
A: Solenoid valve, evaporator A
B: Solenoid valve, evaporator B
Alarm(Y7-Y8): Alarm relay connection
Conductor cross section:
See table below. I=cable length.
Warning!
Short circuit of an outlet causes
immediate damage of triac.
Valvulas de expansión
A: Valvula TQ, evaporador A
B: Valvula TQ, evaporador B
Salidas ON/OFF (Salidas digitales)
A: Valvula de solenoide, evaporador A
B: Valvula de solenoide, evaporador B
Alarma (Y7 -Y8): Conexion del rele de
alarma
Sección del conductor
Ver tabla mas abajo. I=longitud del cable
Precaucion!
El cortocircuito de una salida, causa
daños inmediatos en el triac.
Instructions RI.1J.A4.53 © Danfoss 6/96
O O
AKC 24P:
TQ:
2 x 75 =
EVR:
2 x 20 =
24 V ~
200 VA
Expansionsventil:
A: TQ Ventil, Verdampfer A
B: TQ Ventil, Verdampfer B
ON/OFF Ausgänge (Digital outputs):
A: Magnetventil, Verdampfer A
B: Magnetventil, Verdampfer B
Alarm(Y7-Y8): Alarm Relais-Anschluß
Leiter-Querschnitt:
Siehe Tabelle unten. I=Kabellänge
Warnung!
Kurzschluß eines Ausgangs verursacht
sofortige Zerstörung des Triac.
TQ:
0 m <
l < 50 m
50 m <
l < 75 m
75 m <
l < 125 m : 2.5 mm
6 VA
150 VA
40 VA
196 VA
2
: 0.75 mm
: 1.5 mm
2
2
AKC 24P
