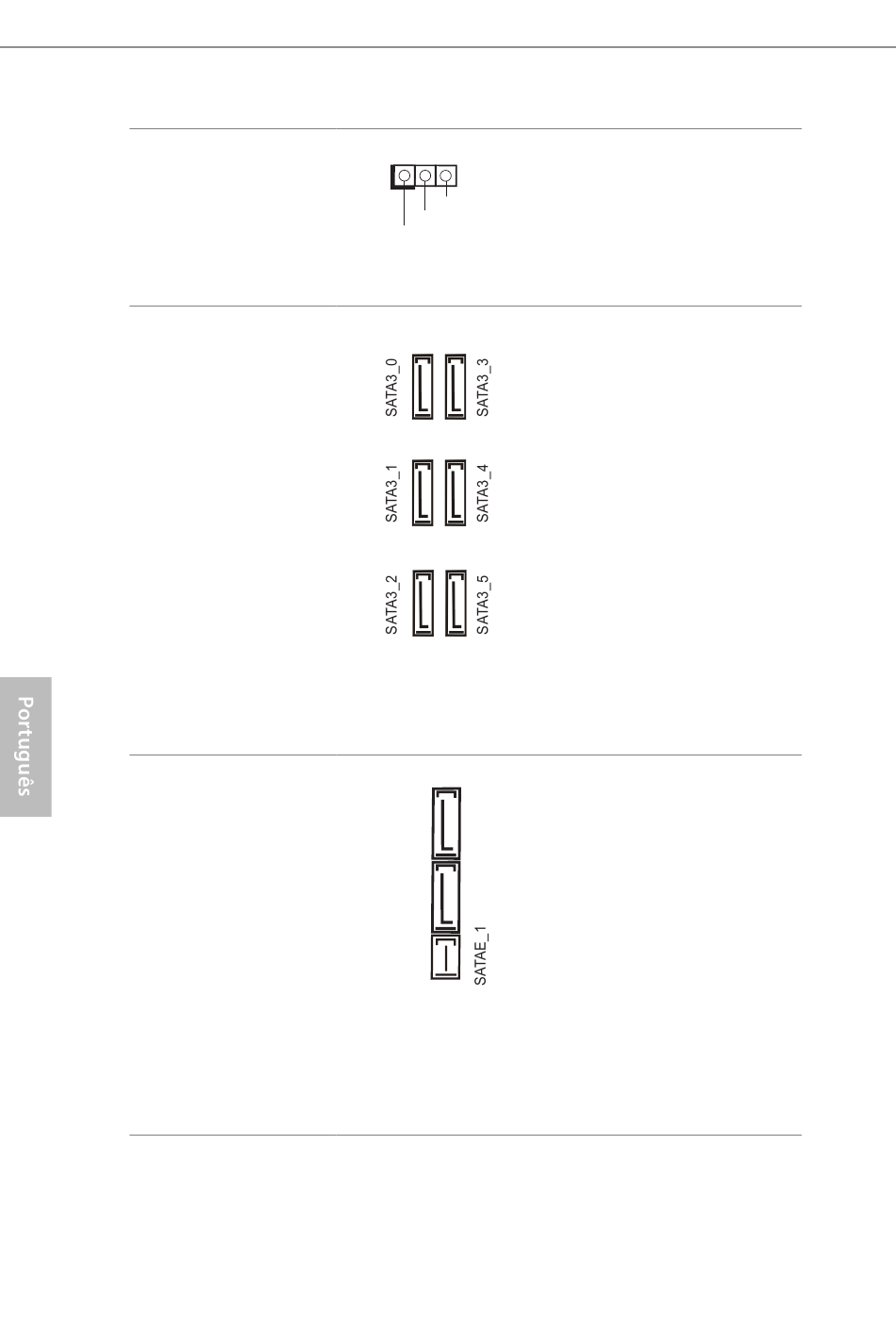

ASROCK Z97M OC Formula Bedienungsanleitung Seite 98

Suporte LED de
alimentação
(PLED1 de 3 pinos)
(ver p.1, N.º 17)
Conectores série ATA3
(SATA3_0)
(ver p.1, N.º 8)
(SATA3_1)
(ver p.1, N.º 10)
(SATA3_2)
(ver p.1, N.º 12)
(SATA3_3)
(ver p.1, N.º 9)
(SATA3_4)
(ver p.1, N.º 11)
(SATA3_5)
(ver p.1, N.º 13)
Conector Serial ATA
Express
(SATAE_1)
(ver p.1, N.º 14)
96
Por favor, conecte o LED
1
de alimentação do chassi
PLED-
neste suporte para indicar
PLED+
PLED+
o estado de alimentação do
sistema.
Estes seis conectores
SATA3 suportam
cabos de dados SATA
para dispositivos
de armazenamento
interno com uma taxa
de transferência de
dados de até 6,0 Gb/s. O
SATA3_4, SATA3_5 são
compartilhados com o
conector SATA Express.
O SATA3_1 é
compartilhado com a
porta eSATA1 no painel de
E/S.
Por favor, conecte
dispositivos de
armazenamento PCIe ou
SATA a este conector. O
conector SATA Express
é compartilhado com a
SATA3_4, SATA3_5 e o M.
2_SSD (NGFF) Soquete 3.
*A interface SATA Express
é uma combinação de
SATAE_1, SATA3_4 e
SATA3_5.
