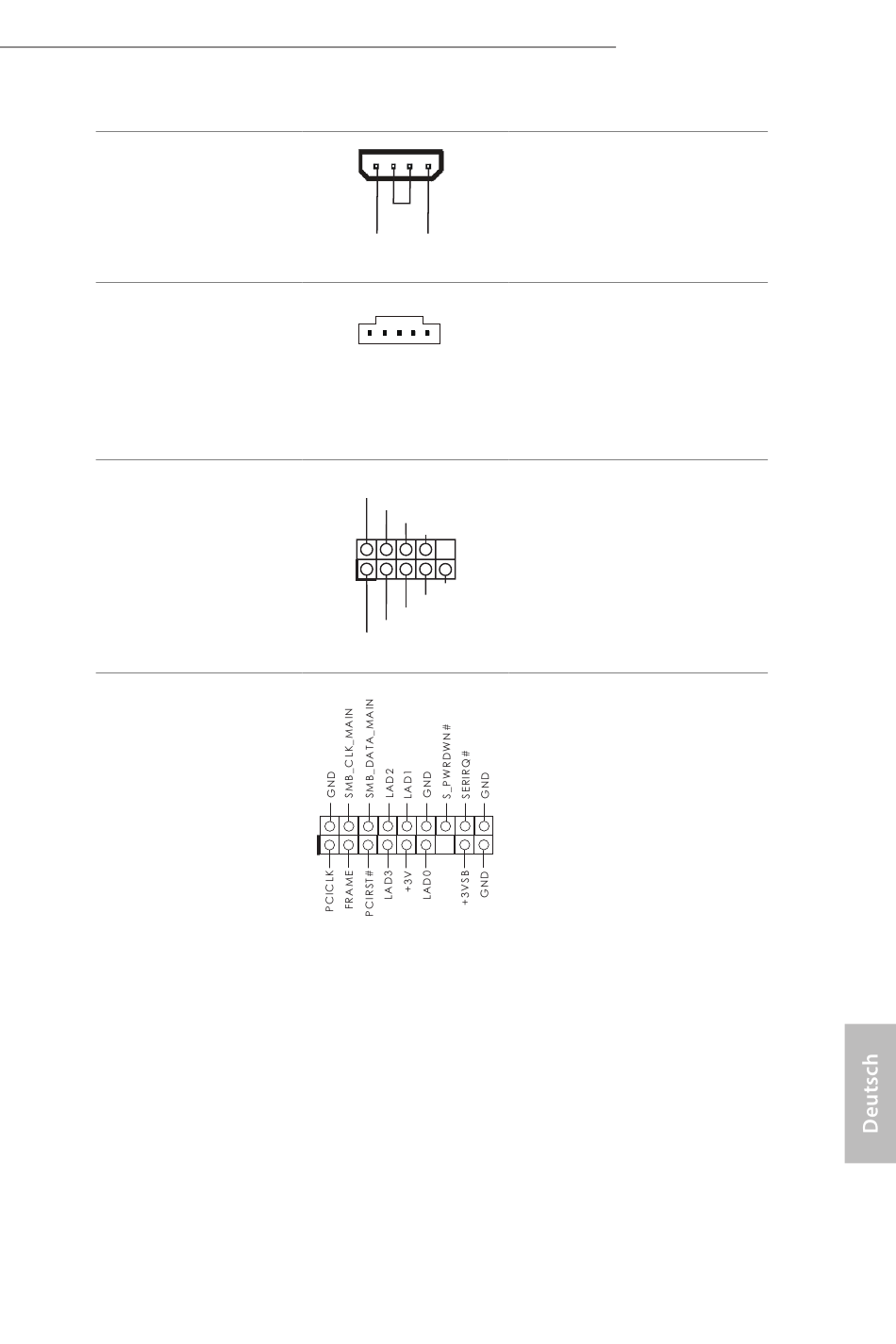

PCIe-Netzanschluss
(4-polig, PCIE_PWR1)
(siehe S. 1, Nr. 24)
Thunderbolt-
Erweiterungskarte-
nanschluss
(5-polig, TB1)
(siehe S. 1, Nr. 16)
Serieller-Port-Stiftleiste
(9-polig, COM1)
(siehe S. 1, Nr. 25)
TPM-Stiftleiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 21)
GND
+12V
DETECT
1
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
1
Z97M OC Formula
Bitte verbinden Sie ein 4-poliges
Molex-Netzkabel mit diesem
Anschluss, wenn mehr als drei
Grafikkarten installiert sind.
Bitte verbinden Sie eine
Thunderbolt™-Erweiterungskarte
über das GPIO-Kabel mit diesem
Anschluss.
Diese COM1-Stiftleiste
unterstützt ein Modul für
serielle Ports.
Dieser Anschluss
unterstützt das Trusted
Platform Module- (TPM)
System, das Schlüssel,
digitale Zertifikate,
Kennwörter und Daten
sicher aufbewahren kann.
Ein TPM-System hilft
zudem bei der Stärkung
der Netzwerksicherheit,
schützt digitale Identitäten
und gewährleistet die
Plattformintegrität.
39
