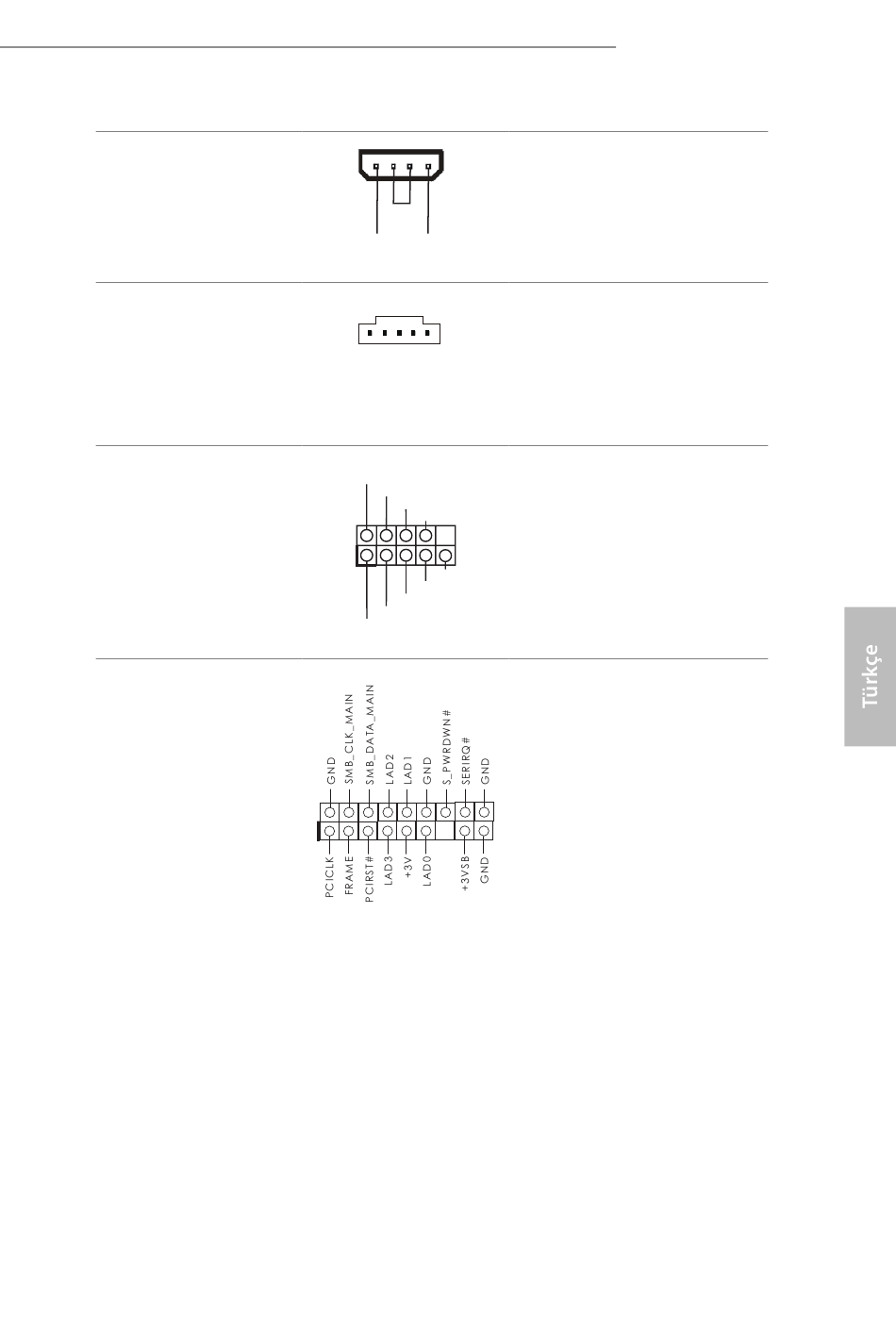

PCIe Güç Bağlayıcısı
(4 pimli PCIE_PWR1)
(bkz. sf.1, No. 24)
Thunderbolt AIC
Bağlayıcısı
(5 pimli TB1)
(bkz. sf.1, No. 16)
Seri Bağlantı Noktası
Bağlantısı
(9-pin COM1)
(bkz. sf.1, No. 25)
TPM Bağlantısı
(17-pin TPMS1)
(bkz. sf.1, No. 21)
GND
+12V DETECT
1
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
1
Z97M OC Formula
Üçten fazla grafik kartı
takıldığında, lütfen bu bağlayıcıya
bir 4 pim molex güç kablosu
bağlayın.
Lütfen GPIO kablosu aracılığıyla
bu bağlayıcıya bir Thunderbolt™
eklenti kartı (AIC) bağlayın.
Bu COM1 bağlantısı seri
bağlantı yuvası modülünü
destekler.
Bu bağlayıcı, anahtarlar,
dijital sertifikalar, parolalar
ve verileri güvenli bir
şekilde saklama özelliği
bulunan Güvenilir
Platform Modülü (TPM)
sistemini destekler.
TPM sistemleri, aynı
zamanda ağ güvenliğinin
artırılması, dijital
kimliklerin korunması ve
platform bütünlüğünün
sağlanmasına da
yardımcıdır.
