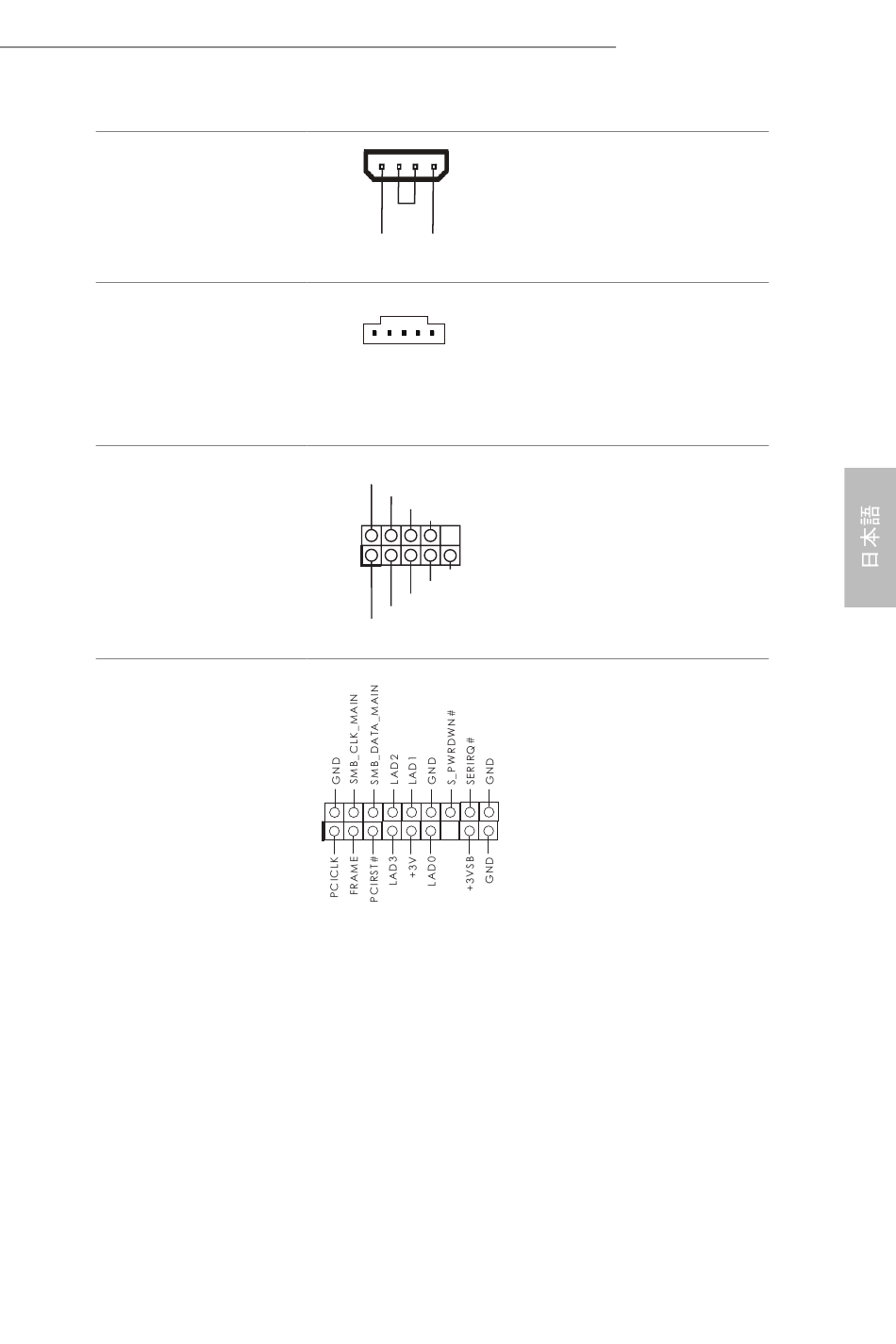

PCIe 電源コネクタ
（4 ピン PCIE_PWR1）
（p.1、 No. 24 参照）
Thunderbolt AIC コネクタ
（5 ピン TB1）
（p.1、 No. 16 参照）
シリアルポートヘッダー
（9 ピン COM1）
（p.1、 No. 25 参照）
TPM ヘッダー
（17 ピン TPMS1）
（p.1、 No. 21 参照）
GND
+12V DETECT
1
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
1
Z97M OC Formula
4 枚以上のグラフィ ックスカード
を取り付ける場合は、 3 ピンモレ
ックス電源ケーブルをこのコネ
クタに接続してく ださい。
GPIO ケーブルを使って、
Thunderbolt ™ ア ドインカード
（AIC） をこのコネクタに接続し
てく ださい。
この COM1 ヘッダーはシ
リアルポートモジュール
をサポートします。
このコネクタはトラステッ
ドプラッ トフォームモ
ジュール （TPM） システム
に対応するので、 鍵、 デジ
タル証明書、 パスワード、
データを安全に保管でき
ます。 TPM システムはま
た、 ネッ トワークセキュリ
ティを高め、 デジタル証
明書を保護し、 プラッ ト
フォームの完全性を保証
します。
