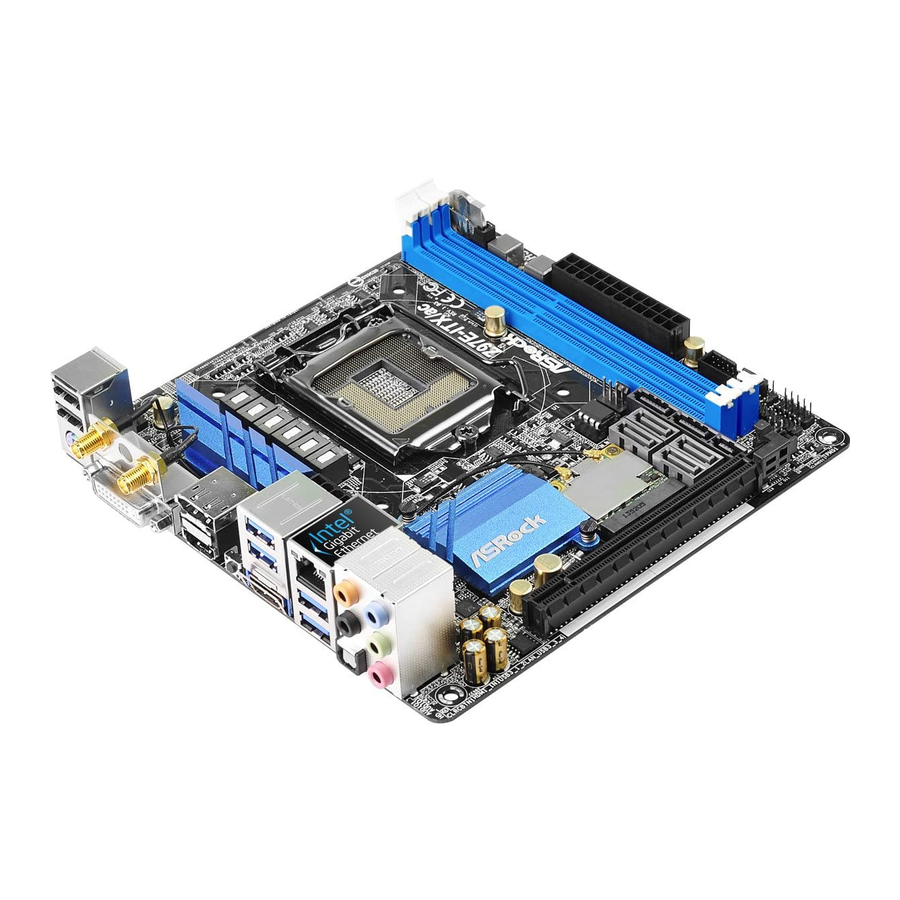

ASROCK Z97E-ITX/ac Handbuch
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. Z97E-ITX/ac
  6. Handbuch
ASROCK Z97E-ITX/ac Handbuch

ASROCK Z97E-ITX/ac Handbuch

Vorschau ausblenden Andere Handbücher für Z97E-ITX/ac:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Version 1.0
Published April 2014
Copyright©2014 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK Z97E-ITX/ac

Inhaltszusammenfassung für ASROCK Z97E-ITX/ac

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 The terms HDMI™ and HDMI High-Definition Multimedia Interface, and the HDMI logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. Manufactured under license under U.S. Patent Nos: 5,956,674; 5,974,380; 6,487,535; 7,003,467 & other U.S. and worldwide patents issued & pending. DTS, the Symbol, & DTS and the Symbol together is a registered trademark &...

  • Seite 3: Motherboard-Layout

    Z97E-ITX/ac Motherboard Layout USB 2.0 T: USB1 B: USB2 CPU_FAN1 ATX12V1 USB 3.0 T: USB1 B: USB2 CHA_FAN1 64Mb Intel BIOS USB 3.0 USB_5_6 USB_3_4 Top: T: USB3 RJ-45 B: USB4 WiFi-802.11ac Module HD_AUDIO1 AUDIO CODEC MPCIE1 SPEAKER1 CLRMOS1 PANEL1...
  • Seite 5 Z97E-ITX/ac No. Description CPU Fan Connector (CPU_FAN1) ATX 12V Power Connector (ATX12V1) 2 x 240-pin DDR3 DIMM Slots (DDR3_A1, DDR3_B1) ATX Power Connector (ATXPWR1) Chassis Fan Connector (CHA_FAN1) USB 3.0 Header (USB3_5_6) TPM Header (TPMS1) Chassis Intrusion Header (CI1) System Panel Header (PANEL1)
  • Seite 6 I/O Panel No. Description No. Description USB 2.0 Ports (USB_1_2) Microphone (Pink) Antenna Ports Optical SPDIF Out Port DisplayPort 1.2 USB 3.0 Ports (USB3_3_4) USB 3.0 Ports (USB3_1_2) HDMI-In Port LAN RJ-45 Port* Clear CMOS Switch Central / Bass (Orange) HDMI-Out Port Rear Speaker (Black) DVI-I Port...
  • Seite 7 Z97E-ITX/ac * There are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications. ACT/LINK LED SPEED LED LAN Port Activity / Link LED Speed LED Status Description Status Description No Link...
  • Seite 8 WiFi-802.11ac Module and ASRock WiFi 2.4/5 GHz Antenna WiFi-802.11ac + BT Module This motherboard comes with an exclusive WiFi 802.11 a/b/g/n/ac + BT v4.0 module that offers support for WiFi 802.11 a/b/g/n/ac connectivity standards and Bluetooth v4.0. WiFi + BT module is an easy-to-use wireless local area network (WLAN) adapter to support WiFi + BT.

  • Seite 9: Chapter 1 Introduction

    If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.

  • Seite 10: Specifications

    (Socket 1150) • Digi Power design • 6 Power Phase design • Supports Intel® Turbo Boost 2.0 Technology • Supports Intel® K-Series unlocked CPUs • Supports ASRock BCLK Full-range Overclocking Chipset • Intel® Z97 • Dual Channel DDR3 Memory Technology Memory • 2 x DDR3 DIMM Slots...
  • Seite 11 • 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec) • Premium Blu-ray Audio support • Supports Surge Protection (ASRock Full Spike Protection) • Nichicon Fine Gold Series Audio Caps • TI® NE5532 Premium Headset Amplifier (Supports up to 600 Ohm headsets) • Supports DTS Connect...
  • Seite 12 • 1 x HDMI-In Port • 1 x DisplayPort 1.2 • 1 x Optical SPDIF Out Port • 2 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection)) • 4 x USB 3.0 Ports (Supports ESD Protection (ASRock Full Spike Protection)) • 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED...
  • Seite 13 • Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64- bit / 7 32-bit / 7 64-bit Certifica- • FCC, CE, WHQL tions • ErP/EuP ready (ErP/EuP ready power supply is required) * For detailed product information, please visit our website: http://www.asrock.com...
  • Seite 14 Due to limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit operating systems. Windows® 64-bit operat- ing systems do not have such limitations. You can use ASRock XFast RAM to utilize the memory that Windows® cannot use.

  • Seite 15: Unique Features

    ASRock Cloud ASRock partners with Kloudian to make your mobile devices connect to your PC seamlessly! ASRock Cloud allows you to get connected with your PC’s files, music, photos, and video clips remotely with tablets anytime, anywhere.
  • Seite 16 ASRock APP Charger Simply by installing the ASRock APP Charger makes your iPhone/iPad/iPod Touch charge up to 40% faster than before on your computer. ASRock APP Charger allows you to quickly charge many Apple devices simultaneously and even supports continuous charging when your PC enters into Standby mode (S1), Suspend to RAM (S3), hibernation mode (S4) or power off (S5).
  • Seite 17 Windows® 8 brings the ultimate boot up experience. The lightning boot up speed makes it hard to access the UEFI setup. ASRock Restart to UEFI allows users to enter the UEFI automatically when turning on the PC. By enabling this function, the PC will enter the UEFI directly after you restart.
  • Seite 18 ASRock Crashless BIOS ASRock Crashless BIOS allows users to update their BIOS without fear of failing. If power loss occurs during the BIOS updating process, ASRock Crashless BIOS will automatically finish the BIOS update procedure after regaining power. Please note that BIOS files need to be placed in the root directory of your USB disk.

  • Seite 19: Chapter 2 Installation

    Z97E-ITX/ac Chapter 2 Installation This is a Mini-ITX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Seite 20: Installing The Cpu

    2.1 Installing the CPU 1. Before you insert the 1150-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Seite 21 Z97E-ITX/ac...
  • Seite 22 Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Seite 23 Z97E-ITX/ac 2.2 Installing the CPU Fan and Heatsink...
  • Seite 24 2.3 Installing Memory Modules (DIMM) This motherboard provides two 240-pin DDR3 (Double Data Rate 3) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR3 DIMM pairs. 2.
  • Seite 25 Z97E-ITX/ac...
  • Seite 26 2.4 Expansion Slots (PCI Express Slots) There is 1 PCI Express slot and 1 mini-PCI Express slot on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Seite 27 Z97E-ITX/ac 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. The illustration shows a 3-pin jumper whose pin1 and pin2 are “Short”...
  • Seite 28 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header Connect the power (9-pin PANEL1) switch, reset switch and...
  • Seite 29 Z97E-ITX/ac Serial ATA3 Connectors These six SATA3 (SATA3_0: connectors support SATA see p.1, No. 16) data cables for internal (SATA3_1: storage devices with up to see p.1, No. 13) 6.0 Gb/s data transfer rate. (SATA3_2: The SATA3_4, SATA3_5 see p.1, No. 15)
  • Seite 30 Front Panel Audio Header This header is for PRESENCE# (9-pin HD_AUDIO1) connecting audio devices MIC_RET OUT_RET (see p.1, No. 19) to the front audio panel. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly.
  • Seite 31 Z97E-ITX/ac ATX Power Connector This motherboard pro- (24-pin ATXPWR1) vides a 24-pin ATX power (see p.1, No. 4) connector. To use a 20-pin ATX power supply, please plug it along Pin 1 and Pin ATX 12V Power This motherboard pro-...
  • Seite 32 2.7 Using the HDMI-In Port The HDMI-In port on this motherboard lets you easily switch between PC screen (on-board VGA) and external video source on the same monitor. This function saves you the hassle of switching cables back and forth when you want to display the screen of another device, such as smartphone, tablet, camcorder, DVD player, or another PC, onto the PC monitor.
  • Seite 33 Z97E-ITX/ac Connection Diagram HDMI Adapter Power Source...
  • Seite 34 Step 1 Connect your monitor to the HDMI-Out port on the motherboard via an HDMI cable. Step 2 Connect an external devices with HDMI output to the HDMI-In port on the motherboard via an HDMI cable. Step 3 Double-click the “A-Tuning“ icon on the desktop and find "HDMI-IN"...
  • Seite 35 Z97E-ITX/ac 2.8 M.2_SSD (NGFF) Module Installation Guide The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The M.2_SSD (NGFF) Socket 3 can accommodate either a M.2 SATA3 6.0 Gb/s module or a M.2 PCI Express module up to Gen 2 x2 (10 Gb/s).
  • Seite 36 Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw as this might damage the module. For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com...
  • Seite 37 Z97E-ITX/ac 1 Einleitung Vielen Dank, dass Sie sich für das Z97E-ITX/ac von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 38: Technische Daten

    & Generation • Digipower-Design • 6-Leistungsphasendesign • Unterstützt Intel® Turbo Boost 2.0-Technologie • Unterstützt CPUs mit freiem Multiplikator der Intel® K-Serie • Unterstützt ASRock BCLK-Übertaktung (voller Bereich) Chipsatz • Intel® Z97 Speicher • Dualkanal-DDR3-Speichertechnologie • 2 x DDR3-DIMM-Steckplätze • Unterstützt DDR3 2933+(OC)/2800(OC)/2400(OC)/2133(OC) /1866(OC)/1600/1333/1066 non-ECC, ungepufferter Speicher • Systemspeicher, max.
  • Seite 39 DVI-I-, HDMI- und DisplayPort 1.2-Ports Audio • 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1150- Audiocodec) • Erstklassige Blu-ray-Audiounterstützung • Unterstützt Überspannungsschutz (ASRock Full Spike Protection) • Nichicon-Audiokappen der Fine Gold-Serie • TI® NE5532 – erstklassiger Headset-Verstärker (unterstützt Headsets mit bis zu 600 Ohm) • Unterstützt DTS Connect...
  • Seite 40 • Unterstützt Blitzschutz/Schutz gegen elektrostatische Entla- dung (ASRock Full Spike Protection) • Unterstützt energieeffizientes Ethernet 802.3az • Unterstützt PXE Wireless • Unterstützt IEEE 802.11a/b/g/n/ac • Unterstützt Dualband (2,4/5 GHz) • Unterstützt High-Speed-Drahtlosverbindung bis 867 Mb/s • 2 Antennen zur Unterstützung von Diversitätstechnologie 2 (senden) x 2 (empfangen) • Unterstützt Bluetooth 4.0 / 3.0 + High-Speed, Klasse II...
  • Seite 41 • Microsoft® Windows® 8.1, 32 Bit / 8.1, 64 Bit / 8, 32 Bit / 8, 64 Bit / 7, 32 Bit / 7, 64 Bit ssystem • FCC, CE, WHQL Zertifi- • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) zierungen * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com...
  • Seite 42 Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.

  • Seite 43: Jumpereinstellung

    Z97E-ITX/ac 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.

  • Seite 44: Integrierte Stiftleisten Und Anschlüsse

    1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper- Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädi- gen. Systemblende-Stiftleiste Verbinden Sie (9-polig, PANEL1) Netzschalter, Reset-Taste...
  • Seite 45 Z97E-ITX/ac Serial-ATA-III-Anschlüsse Diese sechs SATA-III- (SATA3_0: Anschlüsse unterstützen siehe S. 1, Nr. 16) SATA-Datenkabel für (SATA3_1: interne Speichergeräte mit siehe S. 1, Nr. 13) einer Datenübertragung (SATA3_2: sgeschwindigkeit bis 6,0 siehe S. 1, Nr. 15) Gb/s. SATA3_4, SATA3_5 (SATA3_3: werden mit dem SATA- siehe S.
  • Seite 46 Audiostiftleiste Diese Stiftleiste dient (Frontblende) dem Anschließen von (9-polig, HD_AUDIO1) Audiogeräten an der (siehe S. 1, Nr. 19) Frontblende. 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
  • Seite 47 Z97E-ITX/ac ATX-Netzanschluss Dieses Motherboard (24-polig, ATXPWR1) bietet einen 24-poligen (siehe S. 1, Nr. 4) ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 ATX-12-V-Netzanschluss Dieses Motherboard bietet (8-polig, ATX12V1) einen 8-poligen ATX- (siehe S. 1, Nr. 2) 12-V-Netzanschluss.

  • Seite 48: Contenu De L'emballage

    à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notifica- tion préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez.

  • Seite 49: Spécifications

    • Prend en charge la technologie Intel® Turbo Boost 2.0 • Prend en charge les processeurs débloqués de la série K Intel® • Prend en charge l’ o verclocking ASRock BCLK Full-range Chipset • Intel® Z97 • Technologie mémoire double canal DDR3 Mémoire...
  • Seite 50 Realtek ALC1150) • Compatible audio Blu-ray Premium • Protection contre les surtensions (Protection complète contre les pics ASRock) • Couvercles audio série en or fin Nichicon • Amplificateur de casque TI® NE5532 Premium (prend en charge les casques jusqu’à 600 Ohms) • Prend en charge DTS Connect...
  • Seite 51 • 1 x port sortie optique SPDIF • 2 x ports USB 2.0 (Protection contre les décharges élec- trostatiques (Protection complète contre les pics ASRock)) • 4 x ports USB 3.0 (Protection contre les décharges élec- trostatiques (Protection complète contre les pics ASRock)) • 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED...
  • Seite 52 • Microsoft® Windows® 8.1 32 bits / 8.1 64 bits / 8 32 bits / 8 64 bits / 7 32 bits / 7 64 bits d’exploi- tation Certifications • FCC, CE, WHQL • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com...
  • Seite 53 En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée sous Windows® 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes d'exploitation Windows® 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la mémoire dont Windows® ne peut se servir.
  • Seite 54 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court-circuité’ . Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est ‘ouvert’ . L’illustration représente un cavalier à...
  • Seite 55 Z97E-ITX/ac 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Seite 56 Connecteurs Serial ATA3 Ces six connecteurs (SATA3_0: SATA3 sont compatibles voir p. 1, No. 16) avec les câbles de données (SATA3_1: SATA pour les appareils de (voir p.1, No. 13) stockage internes avec un (SATA3_2: taux de transfert maximal (voir p.1, No. 15) de 6,0 Go/s.
  • Seite 57 Z97E-ITX/ac Embase audio du panneau Cette embase sert au frontal branchement des appareils (HD_AUDIO1 à 9 audio au panneau audio broches) frontal. (voir p.1, No. 19) 1. L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé...
  • Seite 58 Connecteur d’alimentation Cette carte mère est dotée d’un connecteur (ATXPWR1 à 24 broches) d’alimentation ATX à 24 (voir p.1, No. 4) broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13. Connecteur d’alimentation Cette carte mère est ATX 12V...

  • Seite 59: Contenuto Della Confezione

    Nel caso di eventuali modifiche del presente manuale, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso.
  • Seite 60 • Cappucci di platino 12K (condensatori polimerici conduttivi d’alta qualità prodotti al 100% in Giappone) • PCB Sapphire Black ASRock 802.11ac WiFi ASRock HDMI-In Protezione completa ASRock dai picchi di corrente ASRock Cloud APP Shop ASRock • Supporta processori 4 Gen e 5 Generation Intel®...
  • Seite 61 • Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC1150) • Supporto audio Blu-ray Premium • Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente) • Cappucci audio Nichicon serie Fine Gold • TI® NE5532 Premium Headset Amplifier (supporta cuffie fino a 600 Ohm) • Supporta DTS Connect...
  • Seite 62 • 1 x DisplayPort 1.2 • 1 x porta uscita SPDIF ottico • 2 x Porte USB 2.0 (supporto protezione da scariche elettrostat- iche (ESD) (protezione completa ASRock dai picchi di cor- rente)) • 4 x Porte USB 3.0 (supporto protezione da scariche elettrostat-...
  • Seite 63 • Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit Certifi- • FCC, CE, WHQL • ErP/EuP Ready (è necessario un alimentatore ErP/EuP Ready) cazioni * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com...
  • Seite 64 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi operativi Windows® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows® non può utilizzare.
  • Seite 65 Z97E-ITX/ac 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati"...
  • Seite 66 1.4 Header e connettori sulla scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. Header sul pannello del Collegare l'interruttore sistema...
  • Seite 67 Z97E-ITX/ac Connettori Serial ATA3 Questi sei connettori (SATA3_0: SATA3 supportano cavi vedere pag.1, n. 16) dati SATA per dispositivi (SATA3_1: di archiviazione interna, vedere pag. 1, n. 13) con una velocità di (SATA3_2: trasferimento dati fino vedere pag. 1, n. 15) a 6,0 Gb/s.
  • Seite 68 Header audio pannello Questo header serve a anteriore collegare i dispositivi (AUDIO1_HD a 9 pin) audio al pannello audio (vedere pag. 1, n. 19) anteriore. 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente.
  • Seite 69 Z97E-ITX/ac Connettore di Questa scheda madre è alimentazione ATX dotata di un connettore (ATXPWR1 a 24 pin) di alimentazione ATX (vedere pag. 1, n. 4) a 24 pin. Per utilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.

  • Seite 70: Contenido Del Paquete

    ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté...

  • Seite 71: Especificaciones

    • Tapas de platino de 12K (condensadores de polímero conductor de alta calidad, 100% fabricados en Japón) • PCB de zafiro negro ASRock 802.11ac WiFi Entrada HDMI ASRock Protección ASRock Full Spike ASRock Cloud Tienda de aplicaciones ASRock • Compatible con 4 generación de procesadores Intel® Core (Socket 1150) • Diseño Digi Power...
  • Seite 72 ALC1150 Audio Codec) • Compatible con audio Blu-ray Premium • Compatible con protección por sobretensión (protección ASRock Full Spike) • Tapas de audio Nichion de la serie Fine Gold • Amplificador de auriculares de alta calidad TI® NE5532 (admite auriculares de hasta 600 ohmios) • Compatible con DTS Connect...
  • Seite 73 • 1 DisplayPort 1.2 • 1 puerto de salida SPDIF óptica • 2 puertos USB 2.0 (compatible con protección contra electrici- dad estática (protección ASRock Full Spike)) • 4 puertos USB 3.0 (compatible con protección contra electrici- dad estática (protección ASRock Full Spike)) • 1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)
  • Seite 74 • Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit Certifica- • FCC, CE, WHQL • Compatible con ErP/EuP (requiere toma de alimentación com- ciones patible con ErP/EuP) * Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com...
  • Seite 75 Windows® de 32 bits. Los sitemas operativos Windows® de 64 bits no tienen estas limitaciones. Podrá utilizar XFast RAM de ASRock para usar la memoria que Windows® no puede utilizar.
  • Seite 76 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos”...
  • Seite 77 Z97E-ITX/ac 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.
  • Seite 78 Conectores Serie ATA3 Estos seis conectores (SATA3_0: SATA3 son compatibles consulte la pág.1, N.º 16) con cables de datos SATA (SATA3_1: para dispositivos de consulte la pág.1, N.º 13) almacenamiento interno (SATA3_2: con una velocidad de consulte la pág.1, N.º 15) transferencia de datos de (SATA3_3: hasta 6,0 Gb/s.
  • Seite 79 Z97E-ITX/ac Cabezal de audio del panel Este cabezal se utiliza para frontal conectar dispositivos de (HD_AUDIO1 de 9 pines) audio al panel de audio (consulte la pág.1, N.º 19) frontal. 1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá...
  • Seite 80 Conector de alimentación Esta placa base contiene un conector de alimentación (ATXPWR1 de 24 pines) ATX de 24 pines. Para (consulte la pág.1, N.º 4) utilizar una toma de alimentación ATX de 20 pines, conéctela en los Pines del 1 al 13. Conector de alimentación Esta placa base contiene un ATX de 12V...

  • Seite 81: Комплект Поставки

    ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA- карт и ЦП. Веб-сайт ASRock http://www.asrock.com. 1.1 Комплект поставки...
  • Seite 82 • Digi Power design • Система питания 6 • Поддержка технологии Intel® Turbo Boost 2.0 • Поддержка процессоров Intel® серии K с разблокированным множителем • Поддержка полного разгона процессора ASRock BCLK Чипсет • Intel® Z97 Память • Двухканальная память DDR3 • 2 гнезда...
  • Seite 83 Аудио • 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1150) • Поддержка Premium Blu-ray Audio • Защита от перенапряжения (ASRock Full Spike Protection) • Конденсаторы для аудиосистем серии Nichicon Fine Gold • Усилитель TI® NE5532 Premium Headset Amplifier (поддержка...
  • Seite 84 • Молниезащита и защита электростатического напряжения (ASRock Full Spike Protection) • Поддержка Energy Efficient Ethernet 802.3az • Поддержка PXE Беспроводная • Поддержка IEEE 802.11a/b/g/n/ac ЛВС • Поддержка двух диапазонов (2,4/5 ГГц) • Поддержка высокоскоростного беспроводного подключения до 867 Мбит/с • 2 антенны для поддержки технологии передачи...
  • Seite 85 • 1 x аудиоразъем на передней панели • 2 x Колодки USB 2.0 (до 4 портов USB 2.0) с защитой от электростатического напряжения (ASRock Full Spike Protection) • 1 x Колодка USB 3.0 (до 2 портов USB 3.0) с защитой от электростатического напряжения...
  • Seite 86 ответственность за возможный ущерб, вызванный разгоном процессора. В связи с ограничением при работе под 32-разрядной ОС Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких ограничений нет. Для использования той памяти, которую ОС Windows® не может использовать, используйте ASRock XFast RAM.
  • Seite 87 Z97E-ITX/ac 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них...
  • Seite 88 1.4 Колодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое повреждение материнской платы. Колодка...
  • Seite 89 Z97E-ITX/ac Разъемы Serial ATA3 Эти шесть (SATA3_0: разъемов SATA3 см. стр.1, № 16) предназначены для (SATA3_1: подключения кабелей См. стр. 1, № 13) SATA внутренних (SATA3_2: запоминающих См. стр. 1, № 15) устройств для передачи (SATA3_3: данных со скоростью см. стр.1, № 14) до...
  • Seite 90 Аудиоколодка передней Эта колодка панели предназначена (9-контактная, HD_ для подключения AUDIO1) аудиоустройств к (См. стр. 1, № 19) передней аудиопанели. 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов HDA. Инструкции по установке системы см. в этом...
  • Seite 91 Z97E-ITX/ac Разъем питания АТХ Эта материнская плата (24-контактный, снабжена 24-контактным ATXPWR1) разъемом питания АТХ. (См. стр. 1, № 4) Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. Разъем питания Эта материнская плата АТХ 12 В...

  • Seite 92: Conteúdo Da Embalagem

    1 Introdução Obrigado por adquirir a placa mãe ASRock Z97E-ITX/ac, uma confiável placa mãe ASRock produzida sob rigoroso controle de qualidade consistente. Esta placa principal oferece um excelente desempenho com um design robusto em conformidade com o compromisso da ASRock em fabricar produtos de qualidade e resistentes.
  • Seite 93 • Design Digi Power • Design com 6 fases de alimentação • Suporta a tecnologia Intel® Turbo Boost 2.0 • Suporta CPU desbloqueado da série K da Intel® • Suporta Overclocking total ASRock BCLK Chipset • Intel® Z97 Memória • Tecnologia de memória DDR3 de dois canais • 2 x Slots DIMM DDR3...
  • Seite 94 áudio Realtek ALC1150) • Suporte áudio Blu-ray superior • Suporta proteção contra sobretensão (Proteção Total Contra Picos ASRock) • Capacitor de Áudio Série Ouro Fino Nichicon • Amplificador de Fone de Ouvido TI® NE5532 Premium (suporta fones de ouvido de até 600 Ohms) • Suporta a tecnologia DTS Connect...
  • Seite 95 Z97E-ITX/ac • Suporta Proteção contra Relâmpago/EDS (Proteção Total Con- tra Picos ASRock) • Suporta Energy Efficient Ethernet 802.3az • Suporta PXE LAN sem • Suporta IEEE 802.11a/b/g/n/ac • Suporta banda dupla (2,4/5 GHz) fios • Suporta conexão sem fio de alta velocidade até 867Mbps • 2 antenas para suportar tecnologia de diversidade 2...
  • Seite 96 • Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit Certifi- • FCC, CE, WHQL • Pronto para ErP/EuP (fonte de alimentação pronta ErP/EuP é cações necessária) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com...
  • Seite 97 Devido às limitações, o tamanho real da memória pode ser menor que 4GB para a reserva de uso do sistema nos sistemas operacionais Windows® 32-bits. Os sistemas op- eracionais Windows® 64-bits não possuem estas limitações. Pode utilizar o ASRock XFast RAM para utilizar a memória que o Windows® não utiliza.
  • Seite 98 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem mostra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos"...
  • Seite 99 Z97E-ITX/ac 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers so- bre estes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe.
  • Seite 100 Conectores série ATA3 Estes seis conectores (SATA3_0: SATA3 suportam ver p.1, N.º 16)(SATA3_1: cabos de dados SATA ver p.1, N.º 13) para dispositivos (SATA3_2: de armazenamento ver p.1, N.º 15) interno com uma taxa (SATA3_3: de transferência de ver p.1, N.º 14) dados de até...
  • Seite 101 Z97E-ITX/ac Suporte de áudio do painel Este suporte destina-se à frontal conexão dos dispositivos (HD_AUDIO1 de 9 pinos) de áudio no painel de (ver p.1, N.º 19) áudio frontal. 1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá...
  • Seite 102 Conector de alimentação Esta placa-mãe inclui um conector de alimentação (ATXPWR1 de 24 pinos) ATX de 24 pinos. Para (ver p.1, N.º 4) utilizar uma fonte de alimentação ATX de 20 pinos, introduza-a no Pino 1 e Pino 13. Conector de alimentação Esta placa-mãe inclui um de 12V ATX conector de alimentação...

  • Seite 103: Ambalaj İçeriği

    1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock Z97E-ITX/ac anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar. Anakart özellikleri ve BIOS yazılımı güncellenebileceğinden, bu kılavuzun içeriği herhangi bir bildirimde bulunulmaksızın değiştirilebilir.
  • Seite 104 İşlemcileri (Yuva 1150) destekler • Dijital Güç tasarımı • 6 Güç Safhası tasarımı • Intel® Turbo Boost 2.0 Teknolojisini destekler • Intel® K Serisi kilitsiz işlemcileri destekler • ASRock BCLK tam aralıklı Hız Aşırtmayı destekler Yonga • Intel® Z97 kümesi Bellek • Çift Kanallı...
  • Seite 105 • İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC1150 Ses Codec Bileşeni) • Üstün Blu-ray Ses desteği • Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması) • Nichicon Fine Gold Serisi Ses Kapakları • TI® NE5532 Premium Kulaklık Amplifikatörü (600 ohm'a kadar kulaklıkları...
  • Seite 106 • Yıldırım/ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması) • Enerji Verimliliğine Sahip Ethernet 802.3az işlevini destekler • PXE özelliğini destekler Kablosuz • IEEE 802.11a/b/g/n/ac işlevini destekler • Çift Bant özelliğini destekler (2,4/5 GHz) • 867Mbps'ye kadar yüksek hızlı kablosuz bağlantıları destekler • 2 (Verici) x 2 (Alıcı) olmak üzere eşzaman teknolojisini...
  • Seite 107 • Microsoft® Windows® 8.1 32 bit / 8.1 64 bit / 8 32 bit / 8 64 bit / 7 32 bit / 7 64 bit Belgeler • FCC, CE, WHQL • ErP/EuP için hazır (ErP/EuP için hazır güç beslemesi gerek- lidir) * Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com...
  • Seite 108 Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçeves- inde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.
  • Seite 109 Z97E-ITX/ac 1.3 Bağlantı Teli Kurulumu Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı...
  • Seite 110 1.4 Ekli Bağlantılar ve Bağlayıcılar Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir. Sistem Paneli Bağlantısı Güç anahtarını bağlayın, (9-pin PANEL1) kasa üzerindeki anahtar ile (bkz sf.1, No.
  • Seite 111 Z97E-ITX/ac Seri ATA3 Bağlayıcıları Bu altı SATA3 bağlayıcısı, (SATA3_0: veri aktarım hızı 6,0 Gb/ bkz. sf.1, No. 16) sn'ye kadar olan dahili (SATA3_1: depolama aygıtları için bkz. sf.1, No. 13) tasarlanmış SATA veri (SATA3_2: kablolarını destekler. bkz. sf.1, No. 15)
  • Seite 112 Ön Panel Ses Bağlantısı Bu bağlantı, ses aygıtlarının (9-pin HD_AUDIO1) ön ses paneline bağlanması (bkz. sf.1, No. 19) içindir. 1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekme- ktedir.
  • Seite 113 Z97E-ITX/ac ATX Güç Bağlayıcısı Bu anakart, 24-pin (24-pin ATXPWR1) ATX güç bağlayıcısı (bkz. sf.1, No. 4) sağlamaktadır. 20-pin ATX güç beslemesi kullanmak için, lütfen Pin 1 ve Pin 13'e bağlayın. ATX 12V Güç Bağlayıcısı Bu anakart, 8-pin ATX (8-pin ATX12V1) 12V güç...
  • Seite 114 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 설명서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버 전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하 여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대...
  • Seite 115 • Digi 전원 구조 • 6 개 전원 위상 구조 • Intel® Turbo Boost 2.0 기술 지원 • Intel®K- 시리즈 잠금 해제 CPU 지원 • ASRock BCLK 전범위 오버클로킹 지원 • Intel® Z97 칩세트 • 듀얼 채널 DDR3 메모리 기술...
  • Seite 116 • 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek 오디오 ALC1150 오디오 코덱 ) • 프리미엄 Blu-ray 오디오 지원 • 서지 보호 지원 (ASRock 풀 스파이크 보호 ) • Nichicon Fine Gold 시리즈 오디오 캡 • TI® NE5532 프리미엄 헤드셋 증폭기 ( 최대 600 옴 헤드셋 지원 ) •...
  • Seite 117 • DisplayPort 1.2 1 개 • 광학 SPDIF 출력 포트 1 개 • USB 2.0 포트 2 개 (ESD 보호 지원 (ASRock 풀 스파이크 보 호 )) • USB 4 포트 3.0 개 (ESD 보호 지원 (ASRock 풀 스파이크 보...
  • Seite 118 • Microsoft® Windows® 8.1 32 비트 / 8.1 64 비트 / 8 32 비트 / 8 64 비트 / 7 32 비트 / 7 64 비트 • FCC, CE, WHQL 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com...
  • Seite 119 제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용 을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows® 64 비트 운영체 제에는 그러한 제한이 없습니다 . ASRock XFast RAM 을 사용하여 Windows® 가 사용할 수 없는 메모리를 이용할 수 있습니다 .
  • Seite 120 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림 은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 . Clear CMOS 점퍼...
  • Seite 121 Z97E-ITX/ac 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌 우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으 로 손상됩니다 . 섀시의 전원 스위치 , 시스템 패널 헤더 (9 핀 PANEL1) 리셋...
  • Seite 122 시리얼 ATA3 커넥터 이들 6 개의 SATA3 커 (SATA3_0: 넥터는 최대 6.0 Gb/s 1 페이지 , 16 번 항목 참조 ) 데이터 전송 속도를 제 (SATA3_1: 공하는 내부 저장 장 (1 페이지 , 13 번 항목 참조 ) 치용 SATA 데이터 케 (SATA3_2: 이블을...
  • Seite 123 Z97E-ITX/ac 전면 패널 오디오 헤더 이 헤더는 오디오 장치 (9 핀 HD_AUDIO1) 를 전면 오디오 패널에 (1 페이지 , 19 번 항목 참조 ) 연결하는 데 사용됩니 다 . 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이...
  • Seite 124 ATX 전원 커넥터 이 마더보드에는 24 핀 (24 핀 ATXPWR1) ATX 전원 커넥터가 탑 (1 페이지 , 4 번 항목 참조 ) 재되어 있습니다 . 20 핀 ATX 전원공급장치 를 사용하려면 핀 1 과 핀 13 을 따라 연결하십 시오 . ATX 12V 전원...
  • Seite 125 • ASRock Z97E-ITX/ac サポート CD • 2 x シリアル ATA （SATA） データケーブル （オプション） • 1 x I/O パネルシールド • 1 x ASRock WiFi 2.4/5 GHz アンテナ • 1 x M.2_SSD (NGFF) ソケッ ト 3 用ねじ • 1 x M.2_SSD (NGFF) ソケッ ト 3 用スタンドオフ...
  • Seite 126 性ポリマコンデンサ） • サファイアブラック PCB ASRock 802.11ac WiFi ASRock HDMI-In ASRock 完全スパイク保護 ASRock Cloud ASRock APP ショ ップ • 第 4 世代および第 5 世代 Intel® Core プロセッサー に対応 （ソケッ ト 1150） • デジタル電源設計 • 6 電源フェーズ設計 • Intel® ターボブースト 2.0 テク ノロジーをサポート...
  • Seite 127 1080p Blu-ray (BD) 再生に対応 • 7.1 CH HD オーディオ、 コンテンツプロテクション付き オーディオ （Realtek ALC1150 オーディオコーデック） • プレミアム ・ ブルーレイ ・ オーディオ ・ サポート • サージ保護に対応 （ASRock 完全スパイク保護） • ニチコン製ファインゴールドシリーズオーディオコンデ ンサ • TI® NE5532 プレミアムヘッ ドセッ トアンプ （最大 600 Ohms までのヘッ ドセッ トに対応）...
  • Seite 128 • 雷 / 静電気放電 （ESD） 保護に対応 （ASRock 完全スパ イク保護） • エネルギー効率のよいイーサネッ ト 802.3az をサポー ト • PXE をサポート • IEEE 802.11a/b/g/n/ac をサポート ワイヤレス LAN • デュアルバンド （2.4/5 GHz） をサポート • 最高 867Mbps の高速ワイヤレス接続をサポート • 2 （ 送信） x 2 （ 受信） ダイバーシティテク ノロジーをサポ...
  • Seite 129 • Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit 認証 • FCC、 CE、 WHQL • ErP/EuP Ready （ ErP/EuP 対応） （ ErP/EuP 対応電源供 給装置が必要です） * 商品詳細については、 当社ウェブサイ トをご覧く ださい。 http://www.asrock.com...
  • Seite 130 のオーバークロックツールの使用などを含む、 オーバークロックには、 一定のリスク を伴いますのでご注意く ださい。 オーバークロックするとシステムが不安定になっ たり、 システムのコンポーネントやデバイスが破損するこ とがあります。 ご自分の責 任で行ってく ださい。 弊社では、 オーバークロックによる破損の責任は負いかねま すのでご了承く ださい。 Windows® 32 ビッ トオペレーティ ングシステムでの、 システム使用に割り当てられた 実際のメモリサイズは制限のため、 4GB 未満のこ とがあります。 Windows® 64 ビッ トのオペレーティ ングシステムでは、 そのような制限はありません。 Windows® では 使えないメモリを使用するために、 ASRock XFast RAM を使用するこ とができます。...
  • Seite 131 Z97E-ITX/ac 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピ ンに被さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被 さっていない場合には、 ジャンパーは 「オープン」 です。 この図は 3 ピンのジャンパー を表し、 ジャンパーキャップがピン 1 とピン 2 に被さっているとき、 これらのピンは 「ショート」 です。 CMOS クリアジャンパー ショート ： Clear CMOS 2 ピンジャン Open （ ク リア CMOS オー...
  • Seite 132 1.4 オンボードのヘッダーとコネクター オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコ ネクターにはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクター にジャンパーキャップを被せると、 マザーボードに永久損傷が起こるこ とがあります。 システムパネルヘッダー 電源スイッチを接続し、 （9 ピンパネル 1） スイッチをリセッ トし、 下 （p.1、 No. 9 参照） 記のピン割り当てに従っ て、 シャーシのシステムス テータス表示ランプをこ のヘッダーにセッ トしま す。 ケーブルを接続すると きには、 ピンの＋と−に 気をつけてく ださい。 PWRBTN （電源スイッチ） ： シャーシ前面パネルの電源スイッチに接続してく ださい。 電源スイッチを使用して、 システムをオフにする方法を設定できます。...
  • Seite 133 Z97E-ITX/ac シリアル ATA3 コネクタ これら 6 つの SATA3 コネ ー クターは、 最高 6.0 Gb/ 秒 （SATA3_0 ： のデータ転送速度で内部 p.1、 No. 16 参照） （SATA3_1 ： ストレージデバイス用の p.1、 No. 13 参照） SATA データケーブルを （SATA3_2 ： サポートします。 SATA3_4, p.1、 No. 15 参照） SATA3_5 は SATA Express （SATA3_3 ：...
  • Seite 134 フロントパネルオーディ このヘッダーは、 フロント オヘッダー オーディオパネルにオー （9 ピン HD_AUDIO1） ディオデバイスを接続す （p.1、 No. 19 参照） るためのものです。 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしている こ とが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよび シャーシのマニュアルの指示に従ってく ださい。 2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー ディオヘッダーに取り付けてく ださい。 Mic_IN (MIC) を MIC2_L に接続します。 B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。 C.
  • Seite 135 Z97E-ITX/ac ATX 電源コネクター このマザーボードは 24 ピ （24 ピン ATXPWR1） ン ATX 電源コネクター （p.1、 No. 4 参照） を提供します。 20 ピンの ATX 電源を使用するに は、 ピン 1 と 13 番に合わ せて接続してく ださい。 ATX12V 電源コネクター このマザーボードは 8 ピ （8 ピン ATX12V1） ン ATX12V 電源コネク...
  • Seite 136 恕不另行通知。如果本手册有任何修改，则更新的版本将发布在华擎网站上，我 们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站 以具体了解所用型号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支 持列表。华擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 Z97E-ITX/ac 主板（Mini-ITX 规格尺寸） • 华擎 Z97E-ITX/ac 快速安装指南 • 华擎 Z97E-ITX/ac 支持光盘 • 2 x 串行 ATA (SATA) 数据线（选购） • 1 x I/O 面板 • 1 x 华擎 WiFi 2.4/5 GHz 天线...
  • Seite 137 Z97E-ITX/ac 1.2 规格 • Mini-ITX 规格尺寸 平台 • 高密度防潮纤维电路板 独有功能 华擎超合金 • 高效合金电感（与铁粉电感相比，内核损耗可降低 70%） • 双层 MOS • 次世代 MOS • 12K 白金电容（100% 日本生产的优质导电聚合物电容） • 亮黑 PCB 华擎 802.11ac WiFi 华擎 HDMI-In 华擎全防护 华擎云 华擎应用市场 • 支持第 4 代和第 5 代 Intel® Core 处理器（插座 1150）...
  • Seite 138 • 只有 GPU 集成的处理器才支持 Intel® HD Graphics 内置视 图形 效和 VGA 输出。 • 支持 Intel® HD Graphics 内置视效 : Intel® 快速同步视频，采 用 AVC、MVC (S3D) 和 MPEG-2 Full HW Encode1、Intel® InTru 3D、Intel® Clear Video HD 技术、Intel® Insider 、 Intel® HD Graphics 4400/4600 •...
  • Seite 139 Z97E-ITX/ac 无线 LAN • 支持 IEEE 802.11a/b/g/n/ac • 支持双频段 (2.4/5 GHz) • 支持最高 867Mbps 的高速无线连接 • 2 个天线可支持 2（发射） x 2（接收）分集技术 • 支持 Bluetooth 4.0 / 3.0 + 高速 Class II 后面板 I/O • 1 x PS/2 鼠标 / 键盘端口...
  • Seite 140 • CPU/ 机箱风扇多种速度控制 • CASE OPEN（机箱打开）检测 • 电压监控： +12V、+5V、+3.3V、CPU Vcore • Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit 操作系统 / 7 32-bit / 7 64-bit • FCC、CE、WHQL 认证 • ErP/EuP 支持（需要支持 ErP/EuP 的电源） * 有关详细产品信息，请访问我们的网站： http://www.asrock.com...
  • Seite 141 Z97E-ITX/ac 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或 使用第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设 备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造 成的损坏概不负责。 由于限制原因，实际内存容量可能会小于 4GB，以保留给 Windows® 32-bit 操作 系统下的系统使用。Windows® 64-bit 操作系统没有此类限制。您可以使用华擎 极速内存来利用 Windows® 不能使用的内存。...
  • Seite 142 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接”。如果这 些针脚上没有装跳线帽，跳线 “开路”。此图显示 3 针跳线，当跳线帽装在针 脚 1 和针脚 2 上，它们“短接”。 清除 CMOS 跳线 短接 : 清除 CMOS 开路 : (CLRCMOS1) 默认 2 针跳线 （见第 1 页，第 10 个） CLRCMOS1 允许您清除 CMOS 中的数据。CMOS 中的数据包括系统设置信 息，如系统密码、日期、时间和系统设置参数。要清除和重置系统参数为默 认设置，请关闭计算机，拔下电源线插头，然后使用跳线帽短接 CLRCMOS1 上的针脚 3 秒。请记住在清除 CMOS 后取下跳线帽。如果您需要在刚完成 BIOS 更新后清除...
  • Seite 143 Z97E-ITX/ac 1.4 板载接脚和接口 板载接脚和接口不是跳线。 不要将跳线帽装到这些接脚和接口上。 将跳线帽装 到这些接脚和接口上将会对主板造成永久性损坏。 系统面板接脚 按照下面的针脚分配， (9 针 PANEL1) 将机箱上的电源开关、 见第 1 页， 第 9 个） 重置开关和系统状态指 示灯连接到此接脚。在 连接线缆前请记下正负 针脚。 PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按 重置开关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统 处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此...
  • Seite 144 串行 ATA3 接口 这六个 SATA3 接口支 (SATA3_0: 持最高 6.0 Gb/s 数据 见针脚 1， 第 16 个） 传输速率的内部存储 (SATA3_1: 设备的 SATA 数据线。 见第 1 页， 第 13 个） SATA3_4、SATA3_5 与 (SATA3_2: SATA Express 接口共用。 见第 1 页， 第 15 个） (SATA3_3: 见第...
  • Seite 145 Z97E-ITX/ac 前面板音频接脚 此接脚用于将音频设备 (9 针 HD_AUDIO1) 连接到前音频面板。 （见第 1 页，第 19 个） 1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。 请按照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。 C. 将接地端 (GND) 连接到接地端 (GND)。...
  • Seite 146 ATX 电源接口 此主板提供 24 针 ATX (24 针 ATXPWR1) 电源接口。要使用 20 针 （见第 1 页，第 4 个） ATX 电源，请沿针脚 1 和针脚 13 插接它。 ATX 12V 电源接口 此主板提供 8 针 ATX (8 针 ATX12V1) 12V 电源接口。要使用 4 （见第 1 页，第 2 个） 针...
  • Seite 147 Z97E-ITX/ac 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子 信息产品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露 产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或 对人身、财产造成严重损害的期限。依上述规定，您可于本产品之印刷电路板 上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之 环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格 及说明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 的限量要求以下。...
  • Seite 148 知。如本手冊有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您 需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資 訊。您也可以在華擎網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http:// www.asrock.com 1.1 包裝內容 • 華擎 Z97E-ITX/ac 主機板（Mini-ITX 尺寸） • 華擎 Z97E-ITX/ac 快速安裝指南 • 華擎 Z97E-ITX/ac 支援光碟 • 2 x Serial ATA (SATA) 資料纜線（選用） • 1 x I/O 面板外罩 • 1 x 華擎 WiFi 2.4/5 GHz 天線...
  • Seite 149 Z97E-ITX/ac 1.2 規格 • Mini-ITX 尺寸 平台 • 高密度防潮纖維電路板 獨特功能 華擎超合金 • 優質合金電感（與鐵粉電感相較能減少核心耗損百分之 70） • 雙層堆疊 MOSFET • 次世代 MOS • 12K 白金電容（100% 日本原裝高品質高傳導固態電容） • 亮黑 PCB 華擎 802.11ac WiFi 華擎 HDMI-In 華擎全防護 華擎雲 華擎 APP Shop • 支援第 4 代及第 5 代 Intel® Core 處理器 (Socket 1150) •...
  • Seite 150 • 僅限整合 GPU 的處理器才可支援 Intel® HD Graphics Built- 顯示卡 in Visuals 及 VGA 輸出。 • 支援 Intel® HD Graphics Built-in Visuals： 轉換 AVC、 MVC (S3D) 及 MPEG-2 Full HW Encode1 的 Intel® 高速影 像同步轉檔技術、Intel® InTru 3D, Intel® Clear Video HD Technology、Intel®...
  • Seite 151 Z97E-ITX/ac • 支援 IEEE 802.11a/b/g/n/ac 無線 LAN • 支援雙頻 (2.4/5 GHz) • 支援高達 867Mbps 的高速無線連線 • 2 天線支援 2（傳送）x 2（接收）分集技術 • 支援 Bluetooth 4.0 / 3.0 + 高速級別 II • 1 x PS/2 滑鼠／鍵盤連接埠 後面板 I/O • 1 x DVI-I 連接埠...
  • Seite 152 • 機殼開啟偵測 • 電壓監控： +12V、+5V、+3.3V、CPU Vcore • Microsoft® Windows® 8.1 32 位元／ 8.1 64 位元／ 8 32 位元 作業系統 ／ 8 64 位元／ 7 32 位元／ 7 64 位元 • FCC、CE、WHQL 認證 • ErP/EuP ready（須具備 ErP/EuP ready 電源供應器） * 如需產品詳細資訊，請上我們的網站： http://www.asrock.com...
  • Seite 153 Z97E-ITX/ac 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採 用自由超頻技術或使用協力廠商的超頻工具。 超頻可能會影響您系統的穩定性， 或者甚至會對您系統的元件及裝置造成傷害。 您應自行負擔超頻風險及成本。 我們對於因超頻所造成的可能損害概不負責。 在 Windows® 32 位元作業系統下，因有保留供系統使用記憶體的限制，所以實 際記憶體大小可能低於 4GB。 Windows® 64 位元作業系統則沒有此類限制。 您 可使用華擎 XFast RAM 運用 Windows® 無法使用的記憶體。...
  • Seite 154 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒 有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套 在 pin1 及 pin2 時，這兩個針腳皆為「短路」。 清除 CMOS 跳線 短路： 清除 CMOS 開啟： (CLRCMOS1) 預設 2-pin 跳線 （請參閱第 1 頁，編號 10） 您可利用 CLRCMOS1 清除 CMOS 中的資料。CMOS 中的資料包含系統設定資 訊，如系統密碼、日期、時間及系統設定參數。若要清除並重設系統參數為 預設設定，請先關閉電腦電源及拔下電源線，然後使用跳線蓋讓 CLRCMOS1 上的針腳短路約 3 秒。請牢記，務必在清除 CMOS 後取下跳線蓋。若您需 在更新...
  • Seite 155 Z97E-ITX/ac 1.4 板載排針及接頭 板載排針及接頭都不是跳線。 請勿將跳線帽套在這些排針及接頭上。 將跳線帽 套在排針及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排 (9-pin PANEL1) 列將機殼上的電源開 （請參閱第 1 頁，編號 9） 關、重設開關及系統 狀態指示燈連接至此 排針。在連接纜線之 前請注意正負針腳。 PWRBTN ( 電源開關 )： 連接至機殼前面板上的電源開關。 您可設定使用電源開關關閉系統電源的方式。 RESET ( 重設開關 )： 連接至機殼前面板上的重設開關。 若電腦凍結且無法執行正常重新啟動，按下 重設開關即可重新啟動電腦。 PLED ( 系統電源 LED)： 連接至機殼前面板上的電源狀態指示燈。 系統正在運作時，此 LED 會亮起。 系...
  • Seite 156 Serial ATA3 接頭 這六組 SATA3 接頭皆 （SATA3_0： 支援內部儲存裝置的 請參閱第 1 頁，編號 16） SATA 資料纜線，最 高可達 6.0 Gb/s 資料 （SATA3_1： 請參閱第 1 頁，編號 13) 傳輸率。SATA3_4、 (SATA3_2： SATA3_5 與 SATA 請參閱第 1 頁，編號 15) Express 連接埠共用。 (SATA3_3： 請參閱第 1 頁，編號 14） (SATA3_4： 請參閱第...
  • Seite 157 Z97E-ITX/ac 前面板音訊排針 本排針適用於連接音 (9-pin HD_AUDIO1) 訊裝置至前面板音 （請參閱第 1 頁，編號 19） 訊。 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須 支援 HDA 才能正確運作。 請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。...
  • Seite 158 ATX 電源接頭 本主機板配備一組 (24-pin ATXPWR1) 24-pin ATX 電源接 （請參閱第 1 頁，編號 4） 頭。若要使用 20-pin ATX 電源供應器，請 插入 Pin 1 及 Pin 13。 ATX 12V 電源接頭 本主機板配備一組 (8-pin ATX12V1) 8-pin ATX 12V 電源 （請參閱第 1 頁，編號 2） 接頭。若要使用 4-pin ATX 電源供應器，請 插入...
  • Seite 159 • Desain Digi Power • Desain 6 Fase Daya • Mendukung Teknologi Intel® Turbo Boost 2.0 • Mendukung CPU Intel® K-Series tidak terkunci • Mendukung Overclock Jarak penuh ASRock BCLK Chipset • Intel® Z97 Memori • Teknologi Memori DDR3 Kanal Ganda • 2 x Slot DDR3 DIMM...
  • Seite 160 • Audio HD 7.1 CH dengan Perlindungan Konten (Realtek ALC1150 Audio Codec) • Mendukung Audio Blu-ray Premium • Mendukung Perlindungan Lonjakan Arus (ASRock Full Spike Protection) • Nichicon Fine Gold Series Audio Caps • TI® NE5532 Premium Headset Amplifier (Mendukung hingga headset 600 Ohm) • Mendukung DTS Connect...
  • Seite 161 • 1 x Port HDMI-In • 1 x DisplayPort 1.2 • 1 x Port SPDIF Out Optik • 2 x Port USB 2.0 (Mendukung Perlindungan ESD (ASRock Full Spike Protection)) • 4 x Port USB 3.0 (Mendukung Perlindungan ESD (ASRock Full Spike Protection)) • 1 x Port LAN RJ-45 dengan LED (ACT/LINK LED dan SPEED...
  • Seite 162 • Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit Sertifikasi • FCC, CE, WHQL • ErP/EuP ready (memerlukan catu daya yang kompatibel den- gan ErP/EuP) * Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com...
  • Seite 163 Z97E-ITX/ac Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan peng- aturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat overclocking pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan dapat mengakibatkan kerusakan komponen dan perangkat sistem. Risiko dan biaya apapun menjadi tanggungan Anda. Kami tidak bertanggung jawab atas kemungki- nan kerusakan karena overclocking.

  • Seite 164: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...
