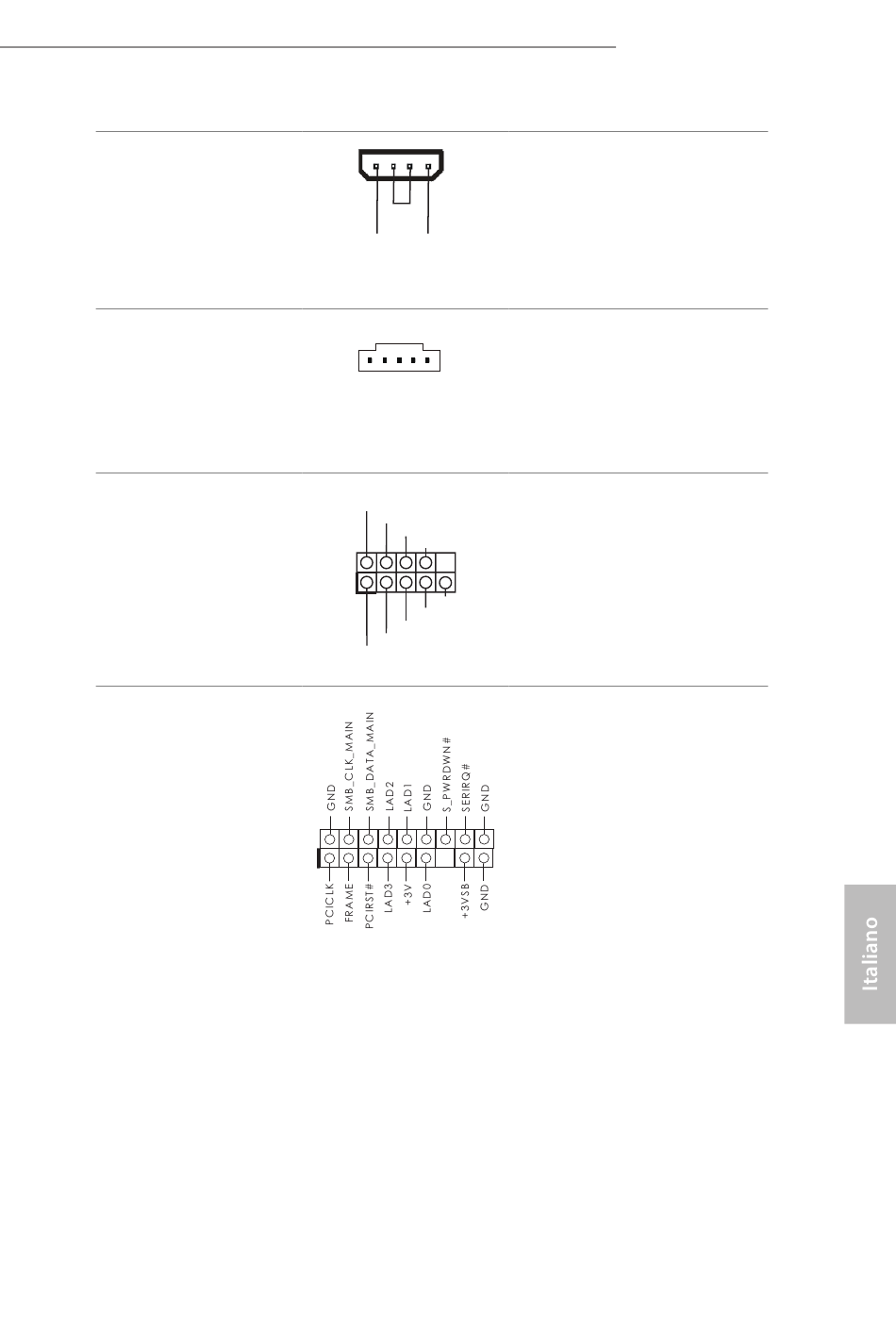

Connettore alimentazione
PCIe
(4-pin PCIE_PWR1)
(vedere pag. 1, n. 24)
ConnettoreThunderbolt
AIC
(TB1 5-pin)
(vedere pag. 1, n. 16)
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 25)
Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 21)
GND
+12V DETECT
1
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
1
Z97M OC Formula
Collegare un cavo di
alimentazione molex a 4 pin
a questo connettore quando
sono installate più di tre schede
grafiche.
Collegare una scheda aggiuntiva
Thunderbolt™ (AIC) a questo
connettore utilizzando il cavo
GPIO.
Questo header COM1
supporta un modulo di
porta seriale.
Questo connettore
supporta il sistema TPM
(Trusted Platform Module)
che può archiviare in
sicurezza chiavi, certificati
digitali, password e dati
Un sistema TPM permette
anche di potenziare la
sicurezza della rete, di
proteggere identità digitali
e di garantire l'integrità
della piattaforma.
63
