5.

IDENTIFICAZIONE DELLE PARTI

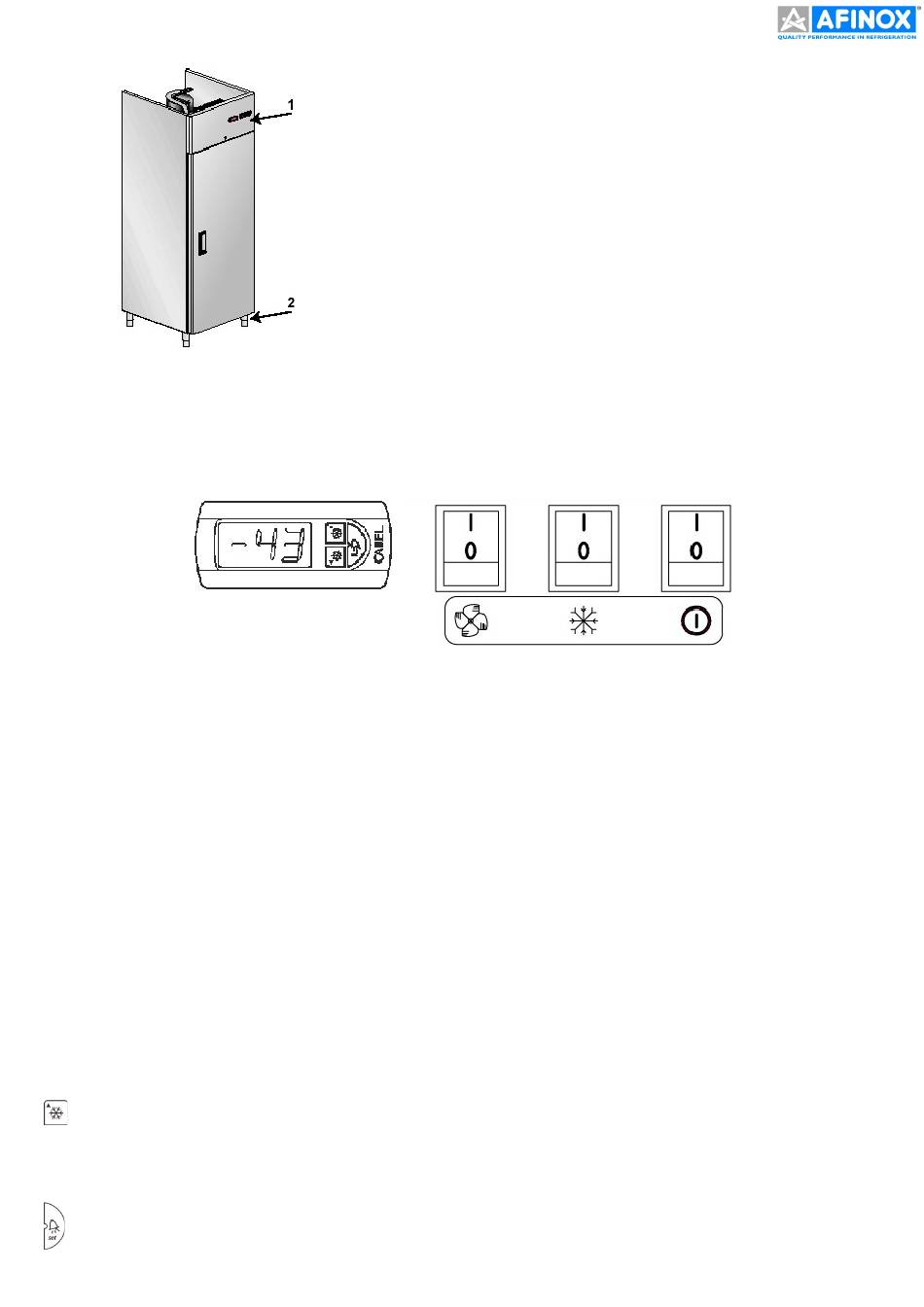

Figura 2 – Armadio AGX
6.

QUADRO DI COMANDO

Figura 3 - Quadro di comando AGX.
6.1.

Dispositivi di regolazione e segnalazione

I dispositivi sul pannello di controllo sono:
• interruttore generale con luce spia di funzionamento (verde)
• interruttore ventilatore vano con luce spia di funzionamento (arancio)
• interruttore compressore con luce spia di funzionamento (rossa)

• centralina elettronica

6.1.1. Interruttore generale

Ha la funzione di attivare l'alimentazione elettrica. La luce spia verde segnala lo stato del collegamento alla rete d'alimen-
tazione elettrica.
• luce accesa (pos.I): mobile collegato
• luce spenta (pos.0): mobile scollegato

6.1.2. Interruttore ventilatore vano refrigerato

Ha la funzione di attivare il ventilatore all'interno del vano refrigerato. La luce spia segnala lo stato del collegamento
alla rete d'alimentazione elettrica.
• luce accesa (pos.I): ventilatore in funzionamento continuo.
• luce spenta (pos.0): ventilatore in funzionamento alternato.

6.1.3. Interruttore marcia continua compressore

Ha la funzione di attivare la marcia continua del compressore. La luce spia segnala lo stato del collegamento alla rete
d'alimentazione elettrica. In questo modo viene eliminata la funzione del termostato.
• luce accesa (pos.I): compressore in funzionamento continuo.
• luce spenta (pos.0): compressore in funzionamento alternato.
6.1.4. Centralina elettronica
Sul frontale dello strumento sono presenti un display a tre cifre tre LED di retroillumi-nazione dei tasti.Essi indicano:
Questo LED indica lo stato (acceso o spento) dell'attuatore controllato,(normalmente un compressore); il tasto viene
retroilluminato da un LED verde ed è disponibile solo nei modelli Top. Lo stato d'accensione del LED può assumere i seguenti stati per
indicare:
stabilmente acceso
lampeggiante continuo
Segnalazione d'allarme: è presente solo nei modelli Top, il tasto è retroilluminato da un LED rosso.
compressore in funzione
richiesta pendente di attivazione compressore
4
LEGENDA:
1. Pannello di controllo
2. Piedini PVC registrabili in altezza
