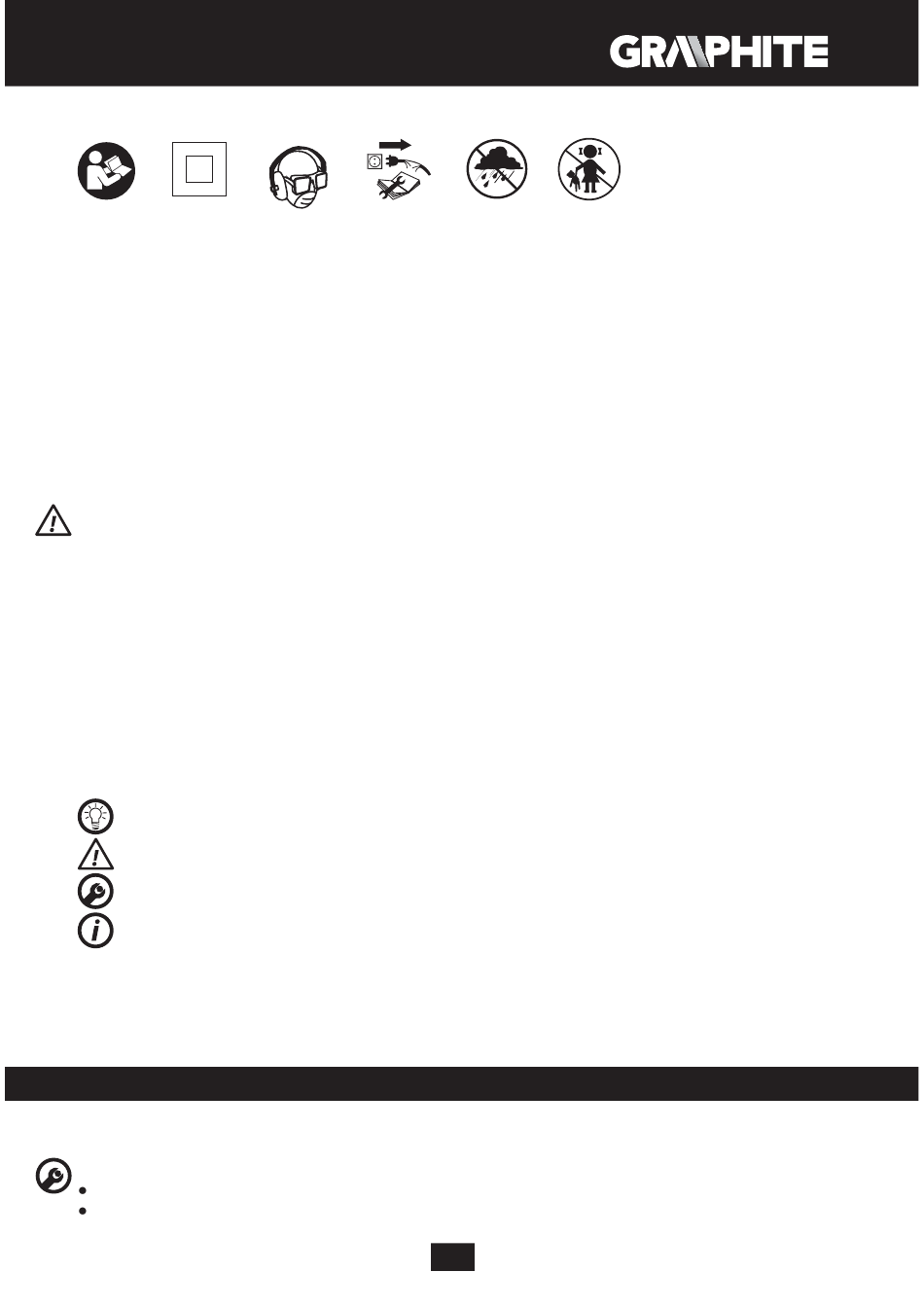

Objašnjenje korištenih piktograma:
1 2
1. Pročitajte upute za uporabu, poštujte upozorenja i sigurnosne uvjete koje su u njima sadržane.
2. Uređaj s izolacijom druge klase.
3. Koristite sredstva individualne zaštite (zaštitne gogle, antifone, masku za zaštitu od prašine).
4. Izvadite mrežni kabel prije početka aktivnosti na podešavanju ili popravljanju alata.
5. Štitite od kiše
6. Čuvajte van dohvata djece.
KONSTRUKCIJA I NAMJENA
Ubodna pila je električni alat sa izolacijom II klase. Pokreće ju jednofazni komutatorski motor. Električni alati
tog tipa su često korišteni za rezanje drveta, materijala sličnih drvetu, te umjetnih materijala i metala. Područje
na kojem se oni koriste je izvođenje remontno – građevinskih radova, te raznih poslova s prostora samostalne
amaterske aktivnosti (sam svoj majstor).
Električni alat se smije koristiti samo sukladno s njegovom namjenom.
OPIS GRAFIČKIH STRANICA
Dolje navedeni brojevi se odnose na elemente uređaja koje se nalaze na grafičkim prikazima ovih uputa.
1. Gumb za regulaciju brzine rada
2. Gumb prekidača
3. Gumb blokade prekidača
4. Nastavak za odvod prašine
5. Radna ploča
6. Kotačić za regulaciju broja hodova
*
Moguće su male razlike između crteža i proizvoda
OPIS GRAFIČKIH ZNAKOVA
POZOR
UPOZORENJE
MONTAŽA/POSTAVKE
INFORMACIJA
DIJELOVI I DODATNA OPREMA
1. Šesterokutni ključ
2. Nastavak za odvođenje prašine
3. Transportni kofer
PRIČVRŠĆIVANJE LISTA PILE
Uređaj isključite iz električne mreže.
Popustite vijak koji pričvršćuje držač pile, uz pomoć šesterokutnog ključa (crtež A).
Umetnite list pile u držak sve dok ne osjetite otpor.
3 4
- 1 kom.
- 1 kom.
- 1 kom.

PRIPREMA ZA RAD

89
5 6
