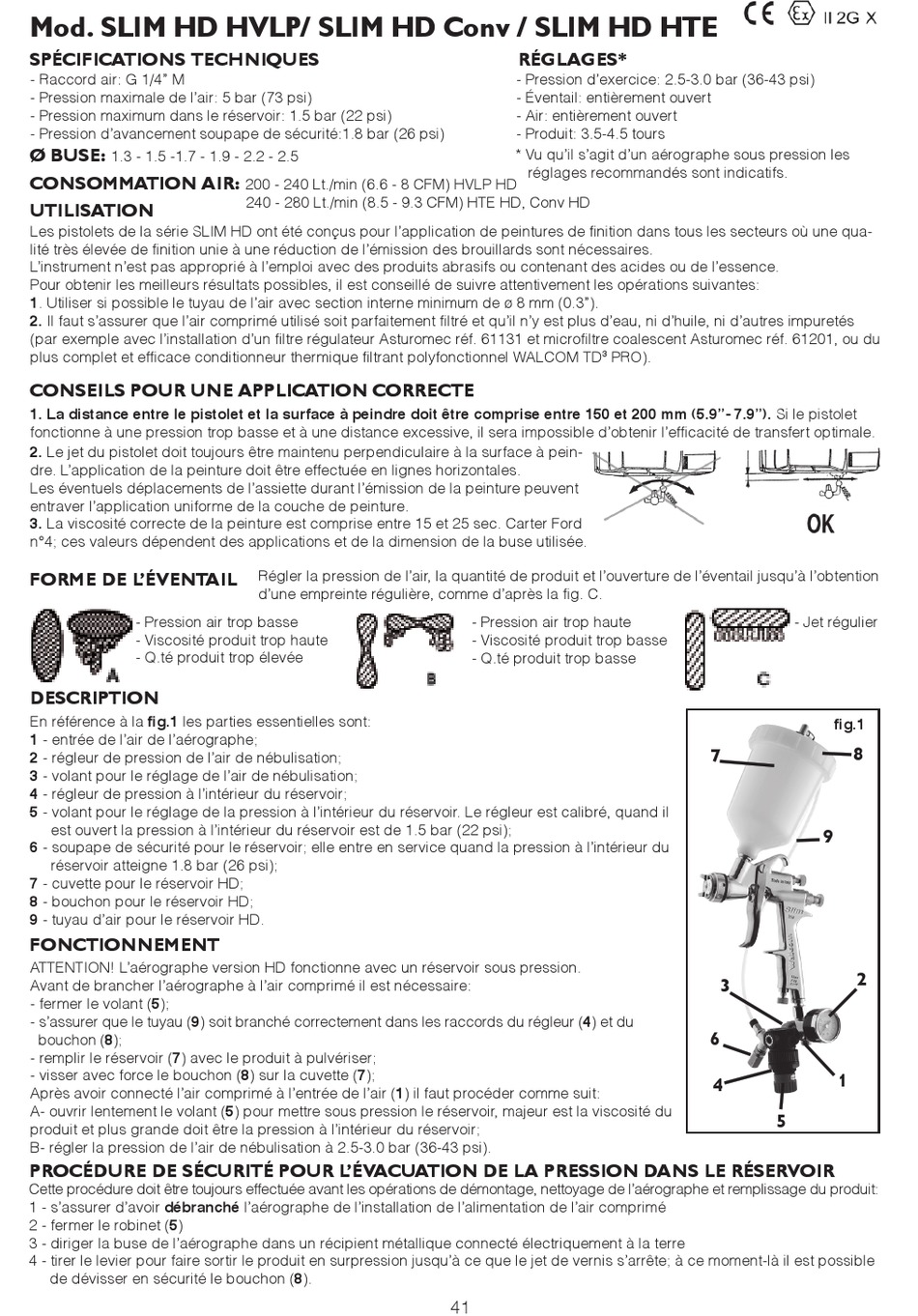

Mod. SLIM HD HVLP/ SLIM HD Conv / SLIM HD HTE
SPÉCIFICATIONS TECHNIQUES
- Raccord air: G 1/4" M
- Pression maximale de l'air: 5 bar (73 psi)
- Pression maximum dans le réservoir: 1.5 bar (22 psi)
- Pression d'avancement soupape de sécurité:1.8 bar (26 psi)
Ø BUSE:
1.3 - 1.5 -1.7 - 1.9 - 2.2 - 2.5
CONSOMMATION AIR:
UTILISATION
Les pistolets de la série SLIM HD ont été conçus pour l'application de peintures de nition dans tous les secteurs où une qua-
lité très élevée de nition unie à une réduction de l'émission des brouillards sont nécessaires.
L'instrument n'est pas approprié à l'emploi avec des produits abrasifs ou contenant des acides ou de l'essence.
Pour obtenir les meilleurs résultats possibles, il est conseillé de suivre attentivement les opérations suivantes:
1. Utiliser si possible le tuyau de l'air avec section interne minimum de ø 8 mm (0.3").
2. Il faut s'assurer que l'air comprimé utilisé soit parfaitement ltré et qu'il n'y est plus d'eau, ni d'huile, ni d'autres impuretés
(par exemple avec l'installation d'un ltre régulateur Asturomec réf. 61131 et micro ltre coalescent Asturomec réf. 61201, ou du
plus complet et ef cace conditionneur thermique ltrant polyfonctionnel WALCOM TD
CONSEILS POUR UNE APPLICATION CORRECTE
1. La distance entre le pistolet et la surface à peindre doit être comprise entre 150 et 200 mm (5.9"- 7.9"). Si le pistolet
fonctionne à une pression trop basse et à une distance excessive, il sera impossible d'obtenir l'ef cacité de transfert optimale.
2. Le jet du pistolet doit toujours être maintenu perpendiculaire à la surface à pein-
dre. L'application de la peinture doit être effectuée en lignes horizontales.
Les éventuels déplacements de l'assiette durant l'émission de la peinture peuvent
entraver l'application uniforme de la couche de peinture.
3. La viscosité correcte de la peinture est comprise entre 15 et 25 sec. Carter Ford
n°4; ces valeurs dépendent des applications et de la dimension de la buse utilisée.
FORME DE L'ÉVENTAIL
- Pression air trop basse
- Viscosité produit trop haute
- Q.té produit trop élevée
DESCRIPTION
En référence à la g.1 les parties essentielles sont:
1 - entrée de l'air de l'aérographe;
2 - régleur de pression de l'air de nébulisation;
3 - volant pour le réglage de l'air de nébulisation;
4 - régleur de pression à l'intérieur du réservoir;
5 - volant pour le réglage de la pression à l'intérieur du réservoir. Le régleur est calibré, quand il
est ouvert la pression à l'intérieur du réservoir est de 1.5 bar (22 psi);
6 - soupape de sécurité pour le réservoir; elle entre en service quand la pression à l'intérieur du
réservoir atteigne 1.8 bar (26 psi);
7 - cuvette pour le réservoir HD;
8 - bouchon pour le réservoir HD;
9 - tuyau d'air pour le réservoir HD.
FONCTIONNEMENT
ATTENTION! L'aérographe version HD fonctionne avec un réservoir sous pression.
Avant de brancher l'aérographe à l'air comprimé il est nécessaire:
- fermer le volant (5);
- s'assurer que le tuyau (9) soit branché correctement dans les raccords du régleur (4) et du
bouchon (8);
- remplir le réservoir (7) avec le produit à pulvériser;
- visser avec force le bouchon (8) sur la cuvette (7);
Après avoir connecté l'air comprimé à l'entrée de l'air (1) il faut procéder comme suit:
A- ouvrir lentement le volant (5) pour mettre sous pression le réservoir, majeur est la viscosité du
produit et plus grande doit être la pression à l'intérieur du réservoir;
B- régler la pression de l'air de nébulisation à 2.5-3.0 bar (36-43 psi).
PROCÉDURE DE SÉCURITÉ POUR L'ÉVACUATION DE LA PRESSION DANS LE RÉSERVOIR
Cette procédure doit être toujours effectuée avant les opérations de démontage, nettoyage de l'aérographe et remplissage du produit:
1 - s'assurer d'avoir débranché l'aérographe de l'installation de l'alimentation de l'air comprimé
2 - fermer le robinet (5)
3 - diriger la buse de l'aérographe dans un récipient métallique connecté électriquement à la terre
4 - tirer le levier pour faire sortir le produit en surpression jusqu'à ce que le jet de vernis s'arrête; à ce moment-là il est possible
de dévisser en sécurité le bouchon (8).
200 - 240 Lt./min (6.6 - 8 CFM) HVLP HD
240 - 280 Lt./min (8.5 - 9.3 CFM) HTE HD, Conv HD
Régler la pression de l'air, la quantité de produit et l'ouverture de l'éventail jusqu'à l'obtention
d'une empreinte régulière, comme d'après la g. C.
RÉGLAGES*
- Pression d'exercice: 2.5-3.0 bar (36-43 psi)
- Éventail: entièrement ouvert
- Air: entièrement ouvert
- Produit: 3.5-4.5 tours
* Vu qu'il s'agit d'un aérographe sous pression les
réglages recommandés sont indicatifs.
PRO).
3
- Pression air trop haute
- Viscosité produit trop basse
- Q.té produit trop basse
41
- Jet régulier
g.1
8
7
9
2
3
6
1
4
5
