HomeMatic HMW-LC-Sw2-DR Bedienungsanleitung Seite 10

HMW-LC-Bl1-DR
• Belastung pro Kanal im 230 V-Stromnetz von bis
zu 4 A Motorlast.

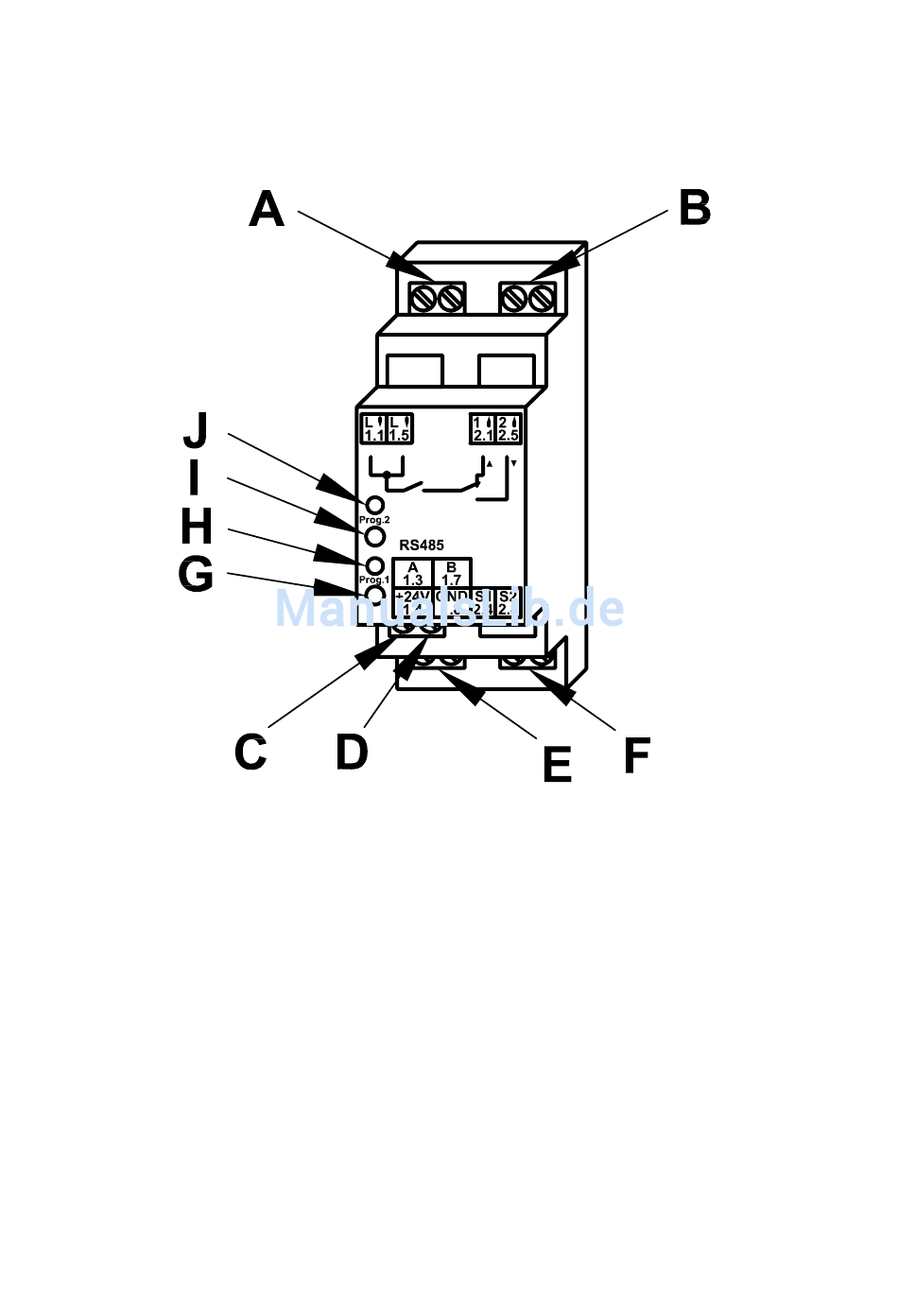

(A) Klemme Anschluss Außenleiter
(B) Klemmen Schaltausgang „Öffnen" und „Schließen"
(C) Bus A
(D) Bus B
(E) Busspannungsversorgung
(F) Klemme Tastereingänge
(G) Programmiertaste „Schließen"
(H) Kanal-LED „Schließen"
(I) Programmiertaste „Öffnen"
(J) Kanal-LED „Öffnen"
10
