- Seite 1 Installations- und Bedienungsanleitung (S. 4) Installation and Operating Manual (p. 36) Schalt-/Dimmaktor, Rollladenaktor Drahtbus Hutschienenmontage: Switch/dimming actuator, blind actuator Wired bus for mounting on DIN rails: HMW-LC-Sw2-DR HMW-LC-Bl1-DR HMW-LC-Dim1L-DR...
- Seite 2 1. Ausgabe Deutsch 10/2008 Dokumentation © 2007 eQ-3 Ltd., Hong Kong Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist.
- Seite 3 1. English edition 10/2008 Documentation © 2007 eQ-3 Ltd., Hong Kong All rights reserved. No parts of this manual may be reproduced or processed in any form using electronic, mechanical or chemical processes in part or in full without the prior explicit written permission of the publisher.
-
Seite 4: Inhaltsverzeichnis
Allgemeine Systeminformation zu HomeMatic ......14 Allgemeine Hinweise zum Bussystem ..15 Allgemeine Hinweise zur Installation . -
Seite 5: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre HomeMatic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen. - Seite 6 Der Betrieb des Gerätes ist ausschließlich am 230 V/50 Hz-Wechselspannungsnetz zulässig. Arbeiten am 230 V-Netz dürfen nur von einer Elektro-Fachkraft (nach VDE 0100) erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten. Zur Vermeidung eines elektrischen Schlages vor Arbeiten am Gerät Netzspannung freischalten (Sicherungsautomat abschalten).
- Seite 7 Die Geräte sind nicht zum Freischalten geeignet. Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Das Öffnen des Gerätes birgt die Gefahr eines Stromschlages. Beachten Sie beim Anschluss an die Geräteklemmen die hierfür zulässigen Leitungen und Leitungsquerschnitte.
- Seite 8 Sollen am Ausgang des Aktors Motoren parallel geschaltet werden, beachten Sie unbedingt die Angaben des Motorenherstellers. Andernfalls können die Motoren zerstört werden. Verwenden Sie nur Jalousien bzw. Rollladen mit Endlagenschalter (mechanisch oder elektronisch)! Prüfen Sie die Endlagenschalter der angeschlossenen Motoren vor der Inbetriebnahme des Rollladenaktors auf korrekte Justierung! Dimmaktor: Unbedingt auf die angeschlossene Last achten!
-
Seite 9: Funktion
• An einem Tastereingang sind beliebig viele potentialfreie Taster parallel anschließbar. • Nichtflüchtiger Speicher für Konfigurationsdaten. • Galvanisch getrennter Leistungs- und Busteil. HMW-LC-Sw2-DR • Zwei getrennt konfigurierbare Schaltkanäle. • Belastung pro Kanal im 230 V-Stromnetz von bis zu 16 A. - Seite 10 Klemme Schaltausgang 1 Klemme Schaltausgang 2 (C) Bus A (D) Bus B Busspannungsversorgung Klemme Tastereingänge (G) Programmiertaste Kanal 1 (H) Kanal-LED Kanal 1 Programmiertaste Kanal 2 Kanal-LED Kanal 2...
- Seite 11 HMW-LC-Bl1-DR • Belastung pro Kanal im 230 V-Stromnetz von bis zu 4 A (800 W Motorlast). Klemme Anschluss Außenleiter Klemmen Schaltausgang „Öffnen“ und „Schließen“ (C) Bus A (D) Bus B Busspannungsversorgung...
- Seite 12 Klemme Tastereingänge (G) Programmiertaste „Schließen“ (H) Kanal-LED „Schließen“ Programmiertaste „Öffnen“ Kanal-LED „Öffnen“ HMW-LC-Dim1L-DR • Phasenanschnitt-Technik für ohmsche und induktive Lasten. • Belastbar bis zu 200 VA.
- Seite 13 Klemmen L/N Klemmen N/gedimmte Phase (C) Bus A (D) Bus B Busspannungsversorgung Klemme Tastereingänge (G) Programmiertaste (H) Kanal-LED Gerätesicherung...
-
Seite 14: Allgemeine Systeminformation Zu Homematic
Allgemeine Systeminformation zu HomeMatic Dieses Gerät ist Teil des HomeMatic Haussteuer- systems. Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende Funktionsumfang sich damit ergibt, und welche... -
Seite 15: Allgemeine Hinweise Zum Bussystem
Allgemeine Hinweise zum Bussystem 5.1 Allgemeine Hinweise zur Installation Grundsätzlich kann man die Anschlüsse der HMW-Komponenten in zwei Gruppen einteilen. In die Lastseite und in die Steuerseite (24 V- Spannungsversorgung, Tastereingänge, RS485-Bus). Lastseite Da lastseitig typischerweise 230 V-Netzverbraucher geschaltet werden, ist hier der Einsatz von VDE- gerechten Installationsleitungen, wie beispiels-weise NYM-Leitung etc., erforderlich. -
Seite 16: Topologie Des Bussystems
Steuerleitung. Zu beachten ist allerdings, dass die Leitungen von Last und Steuerseite innerhalb der Unterverteilung getrennt entsprechend den VDE-Richtlinien zu verlegen sind. Dabei ist ein Mindestabstand von 8 mm zwischen beiden Leitungsarten zu beachten. Beim Anschluss des RS485-Busses sind die A-Klemmen (1.3), die B-Klemmen (1.7), die 24 V-Spannungsversorgung und die Masseklemmen (1.8) der Module einer Unterverteilung (max. - Seite 17 Module in der jeweiligen Unterverteilung dimensioniertes 24 V-Netzteil. Wenn eine zentrale Programmierung und Steuerung über die HomeMatic Zentrale erfolgen soll, sollten die HMW- Busleitungen der einzelnen Unterverteilungen sowie die vom Steuer-PC bzw. einer Zentrale kommende Leitung an einem unter räumlichen Gesichtspunkten günstigen Ort zusammengeführt werden, um eine...
-
Seite 18: Installation
Installation Beachten Sie die Installationsvorschriften für Installationen in Verteilersystemen. Setzen Sie das Schaltmodul auf die Hutschiene auf und verriegeln Sie es. Achten Sie dabei darauf, dass die Rastfeder komplett einrastet und das Gerät fest auf der Schiene sitzt. Isolieren Sie die Drahtenden der Netzzuleitung, der Leitung zur Last, den Leitungen zu den Tastern, zum Netzteil und der Busleitung auf eine Länge von 8 mm ab, ohne dabei die blanke Ader zu verletzen. - Seite 19 polaritätsrichtigen Anschluss an den Klemmen. Beachten Sie bei der Beschaltung der Tastereingänge, dass auch tatsächlich Taster (Schließer) und keine Kipp- oder Rastschalter verwendet werden. Schließen Sie die Taster jeweils zwischen GND (Klemme 1.8) und dem jeweiligen Tastereingang (Klemme 2.4 bzw. 2.8) an.

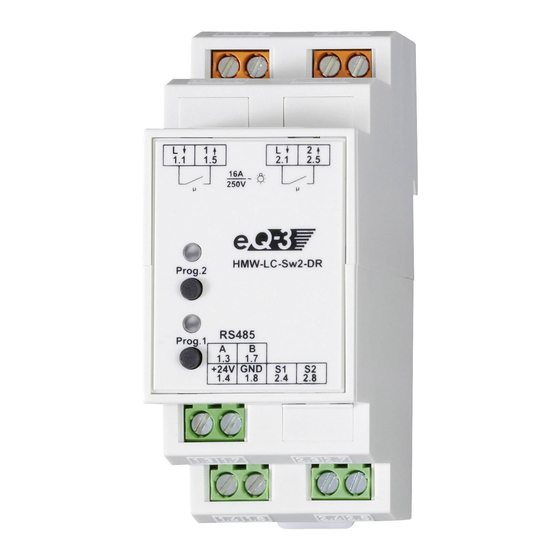

- Seite 20 HMW-LC-Sw2-DR...
- Seite 21 Klemme Funktion Außenleiteranschluss Kanal 1 Geschaltete Phase Kanal 1 Außenleiteranschluss Kanal 2 Geschaltete Phase Kanal 2 RS485-Bus (Bus A) RS485-Bus (Bus B) Spannungsversorgung 24 V / DC Spannungsversorgung Masseanschluss Tastereingang S1 Tastereingang S2 Die Schaltkanäle besitzen potentialfreie Relaiskontakte. Sie können für die beiden Kanäle unterschiedliche Außenleiter verwenden.
- Seite 22 HMW-LC-Bl1-DR...
- Seite 23 Klemme Funktion Außenleiteranschluss Außenleiteranschluss Geschaltete Phase „Öffnen“ Geschaltete Phase „Schließen“ RS485-Bus (Bus A) RS485-Bus (Bus B) Spannungsversorgung 24 V / DC Spannungsversorgung Masseanschluss Tastereingang S1 Tastereingang S2...
- Seite 24 MW-LC-Dim1L-DR...
- Seite 25 Klemme Funktion Außenleiteranschluss Neutralleiter Neutralleiter Gedimmte Phase RS485-Bus (Bus A) RS485-Bus (Bus B) Spannungsversorgung 24 V / DC Spannungsversorgung Masseanschluss Tastereingang S1 Tastereingang S2...
-
Seite 26: Zuordnung Von Tastereingängen Und Aktorkanäle
Zuordnung von Tasterein- gängen und Aktorkanäle 7.1 Anlernen von Tastereingängen an Aktorkanäle Bitte lesen Sie diesen Abschnitt erst vollständig, bevor sie mit dem Konfigurieren beginnen! Im Auslieferungszustand sind die Tastereingänge keinem Aktorkanal zugeordnet (auch nicht den Aktorkanälen des Gerätes an dem sie sich befinden) Zuordnung von Tastereingängen zu Aktorkanälen •... - Seite 27 • Testen sie die Zuordnung durch Drücken des zugeordneten Tasters. Der Aktor(kanal) sollte entsprechend der Konfiguration des Tastereingangs reagieren. • Wollen Sie den Aktor(kanal) einem weiteren Tastereingang zuordnen, so wiederholen sie diesen Vorgang. Je nach Aktor werden Tastereingänge unterschiedlich angelernt: Aktor Tastenverhalten Schaltaktor,...
-
Seite 28: Aufheben Der Zuordnung Von Tastereingängen Zu Aktorkanälen
7.2 Aufheben der Zuordnung von Tastereingängen zu Aktorkanälen Aufheben der Zuordnung von Tastereingang und Aktor(kanal) • Drücken Sie die Programmiertaste des Aktor(kanals), dessen Zuordnung Sie aufheben möchten so lange, bis dessen Kanal-LED vom langsamen in das schnelle Blinken übergeht (nach ca. 6 Sekunden). •... -
Seite 29: Bedienung
Bedienung 8.1 Bedienung am Gerät Auch ohne Anlernen ist ein Bedienen der Aktoren am Gerät über die Programmiertasten direkt möglich. Die nachfolgende Tabelle beschreibt das Verhalten. Aktor Verhalten der Programmiertasten Schaltaktor, Kanal-Tasten verhalten sich wie Dimmaktor Toggle-Taster: AN/AUS Rollladenaktor Die Kanaltasten verhalten sich als ▲- bzw. -
Seite 30: Zurücksetzen In Den Auslieferungszustand
Je nach Aktor zeigen Tastereingänge unterschied- liches Verhalten: Aktor Tastenverhalten Schaltaktor, Angelernte Tasten verhalten sich Dimmaktor wie Toggle-Taster Rollladenaktor Je nachdem ob der Anlernmodus am Aktor mit der ▲- oder ▼- Taste ausgelöst wurde wird die anzulernende Taste als „Öffnen“ oder „Schließen“... -
Seite 31: Wartung Und Reinigung
• Die Kanal-LED erlischt nach kurzer Zeit, und das Gerät ist auf die Werkseinstellungen zurückgesetzt. Wartung und Reinigung Das Produkt ist wartungsfrei. Überlassen Sie eine Reparatur einer Fachkraft. HMW-LC-Dim1L-DR: Das Gerät enthält eine interne Gerätesicherung zum Schutz des Triacs vor zu großer Strombelastung. Sollte das Gerät überlastet werden und die Sicherung auslösen kann sie von einem Fachmann ersetzt werden! -
Seite 32: Technische Daten
Kommunikation: RS485-Bus Gehäuseabmessungen: Standard- Hutschienengehäuse mit 2 TE Breite 87 x 35 x 64 mm (L x B x H) HMW-LC-Sw2-DR Ausgänge: 2 unabhängige potentialfreie Relaisschaltausgänge Schaltvermögen: 230 V / 50 Hz / 16 A (pro Relais), Summer beider Kanäle max. 25 A... - Seite 33 HMW-LC-Bl1-DR Ausgänge: 2 abhängig schaltende potentialfreie Relaisschaltausgänge Schaltvermögen: 230 V / 50 Hz / 4 A pro Relais (800 W Motorlast) Spannungsversorgung: 24 V / DC Stromaufnahme: 70 mA (max.) Steuereingänge: 2 unabhängige Tastereingänge (Schutzkleinspannung) HMW-LC-Dim1L-DR Ausgänge: gedimmtes Phasenanschnittsignal Maximale Last: 200 VA (ohmsche und induktive Lasten) Spannungsversorgung:...
- Seite 34 Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik- Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
- Seite 36 Function ......41 General system information on HomeMatic . . 46 General information on the bus system ..47 General information on the installation.
-
Seite 37: Information Concerning These Instructions
Information concerning these instructions Read these instructions carefully before beginning operation with your HomeMatic components. Keep the instructions handy for later consultation! Please hand-over the operating manual as well when you hand-over the device to other persons for use. Symbols used: Attention! This indicates a hazard. - Seite 38 Operating the device is only permitted with a 230 V/50 Hz alternating current network. Work on the 230 V network is only permitted by qualified electricians (in accordance with VDE 0100). Always observe the applicable accident prevention regulations. Disconnect the power to devices before working on them to prevent electrocution (switch circuit breaker).
- Seite 39 Do not open the device. It does not contain any parts to be maintained by the user. There is a risk of electrical shock by opening the device. Make sure that the specified wiring and wire cross- sections are used when connecting to device terminals.
- Seite 40 Check the limit switch for the connected motors for proper adjustment before starting the blind actuator! Dimming actuator: Make sure to observe the applied load! The dimmer is only suitable for light bulbs and for low voltage NV halogen lamps with conventional transformers! The devices are not intended to be isolated.
-
Seite 41: Function
• Non-volatile memory for configuration data. • Electrically isolated power and bus segments. HMW-LC-Sw2-DR • Two separately configurable switch channels. • Load per channel in 230 V power supply of up to 16 A. - Seite 42 Terminal switch output 1 Terminal switch output 2 (C) Bus A (D) Bus B Bus voltage supply Terminal button inputs (G) Programming button Channel 1 (H) Channel LED Channel 1 Programming button Channel 2 Channel LED Channel 2...
- Seite 43 HMW-LC-Bl1-DR • Load per channel in 230 V power supply of up to 4 A (800 W motor load). Terminal External conductor connection Terminals Switch output "Open" and "Close" (C) Bus A (D) Bus B Bus voltage supply Terminal button inputs...
- Seite 44 (G) Programming button "Close" (H) Channel LED "Close" Programming button "Open" Channel LED "Open" HMW-LC-Dim1L-DR • Phase cutting technology for resistive and inductive loads. • Capable of loads up to 200 VA.
- Seite 45 Terminals L/N Terminals N/Dimmed channel (C) Bus A (D) Bus B Bus voltage supply Terminal button inputs (G) Programming button (H) Channel LED Device fuse...
-
Seite 46: General System Information On Homematic
General system information on HomeMatic This device is a component of the HomeMatic Home Control System. All devices are delivered in a standard configuration. The functionality of the device can also be configured with a programming device and software. Further... -
Seite 47: General Information On The Bus System
General information on the bus system 5.1 General information on the installation Basically, the connections of the HMW components can be divided into two groups. In the load side and in the control side (24 V power supply, button inputs, RS485 Bus). -
Seite 48: Topology Of The Bus System
the control side are separated conforming with VDE regulations within the sub-distribution. Keep a minimum spacing of 8 mm between the two types of wiring. When connecting the RS485 bus, the A terminals (1.3), the B terminals (1.7), the 24 V power supply and the ground terminal (1.8) of the modules of a sub- distribution (max. - Seite 49 If central programming and control is to be done through the HomeMatic Centre, the HMW bus lines for the individual sub-divisions and the lines coming from the control PC or a Centre should be run together in a...
-
Seite 50: Installation
Installation Observe the installation instructions for installations in distribution systems. Position the switch module on the DIN rail and lock it in place. Make sure that the spring latch is completely latched and that the device is seated solidly on the rail. Insulate the wire ends of the power line, the line to load, the lines to the buttons, to the power supply and the bus line to a length of 8 mm, without damaging the... - Seite 51 Wire the DIN rail modules for the bus power supply (terminals 1.4 and 1.8) with the power supply. Make sure that the connections are made with correct polarity on the terminals. Note that actual buttons (normally open) and no rocker switches or push-button switches are used in the button input circuits.
- Seite 52 HMW-LC-Sw2-DR...
- Seite 53 Terminal Function External conductor connection Channel 1 Switched channel 1 External conductor connection Channel 2 Switched channel 2 RS485-Bus (Bus A) RS485-Bus (Bus B) Power supply 24 V / DC Power supply Ground connection Button input S1 Button input S2 The switch channels have potential-free relay contacts.
- Seite 54 HMW-LC-Bl1-DR...
- Seite 55 Terminal Function External conductor connection External conductor connection Switched channel "Open" Switched channel "Close" RS485-Bus (Bus A) RS485-Bus (Bus B) Power supply 24 V / DC Power supply Ground connection Button input S1 Button input S2...
- Seite 56 MW-LC-Dim1L-DR...
- Seite 57 Terminal Function External conductor connection Neutral conductor Neutral conductor Dimmed channel RS485-Bus (Bus A) RS485-Bus (Bus B) Power supply 24 V / DC Power supply Ground connection Button input S1 Button input S2...
-
Seite 58: Assignment Of Button Inputs And Actuator Channels
Assignment of button inputs and actuator channels 7.1 Teaching button inputs to actuator channels Please read this section completely before starting with any configuring! The button inputs are not assigned to any actuator channels in factory status (not the actuator channels of the device on which they are located either) Assignment of button inputs to actuator channels •... - Seite 59 according to the configuration of the button input. • If you want to assign another button input to the actuator (channel), repeat this procedure. Depending on the actuator, button inputs are taught differently: Actuator Button behavior Switch Taught buttons behave like actuator, toggle switches Dimming...
-
Seite 60: Clearing The Assignment Of Button Inputs To Actuator Channels
7.2 Clearing the assignment of button inputs to actuator channels Clearing the assignment of a button input and actuator (channel) • Press the programming button of the actuator (channel) that you want to clear the assignment for until the respective channel LED switches from slow flashing to quickly flashing (after approx. -
Seite 61: Operation
Operation 8.1 Device operation Operating the actuator on the device is also pos- sible directly from the programming buttons without teaching. The following table describes the behavior. Actuator Programming button behavior Switch actua- Channel buttons behave like tor, Dimming toggle switches: ON/OFF actuator Blind actuator The channel buttons behave... -
Seite 62: Resetting To Factory Status
Depending on the actuator, button inputs behave differently: Actuator Button behavior Switch actua- Taught buttons behave like tor, Dimming toggle switches actuator Blind actuator Depending on whether teach mode on the actuator was triggered with the ▲- or ▼- button, the button to be taught is taught as "Open"... -
Seite 63: Maintenance And Cleaning
until the channel LED flashes very slowly. • Release the button. • The channel LED goes dark after a short time and the device is set back to the factory settings. Maintenance and cleaning This product is maintenance-free. Repairs are only to be done by trained professionals. -
Seite 64: Technical Specifications
RS485-Bus Housing dimensions: Standard DIN rail housing with 2 TE wide 87 x 35 x 64 mm (L x W x H) HMW-LC-Sw2-DR Outputs: 2 independent potential-free relay switching outputs Switching capacity: 230 V / 50 Hz / 16 A (per relay), load both channels max. - Seite 65 HMW-LC-Bl1-DR Outputs: 2 dependent switching potential-free relay switching outputs Switching capacity: 230 V / 50 Hz / 4 A per relay (800 W motor load) Power supply: 24 V / DC Current consumption: 70 mA (max.) Control inputs: 2 independent button inputs (safety extra-low voltage) HMW-LC-Dim1L-DR...
- Seite 66 Instructions for disposal Do not dispose off the device as part of household garbage! Electronic devices are to be disposed of in accordance with the guidelines concerning electrical and electronic devices via the local collecting point for old electronic devices. The CE sign is a free trade sign addressed exclusively to the authorities and does not include any warranty of any properties.
- Seite 68 eQ-3 AG Maiburger Straße 29 D-26789 Leer www.eQ-3.de...
