HomeMatic HM-LC-Sw4-WM Bedienungsanleitung
Aktor
Verwandte Anleitungen für HomeMatic HM-LC-Sw4-WM
Inhaltszusammenfassung für HomeMatic HM-LC-Sw4-WM

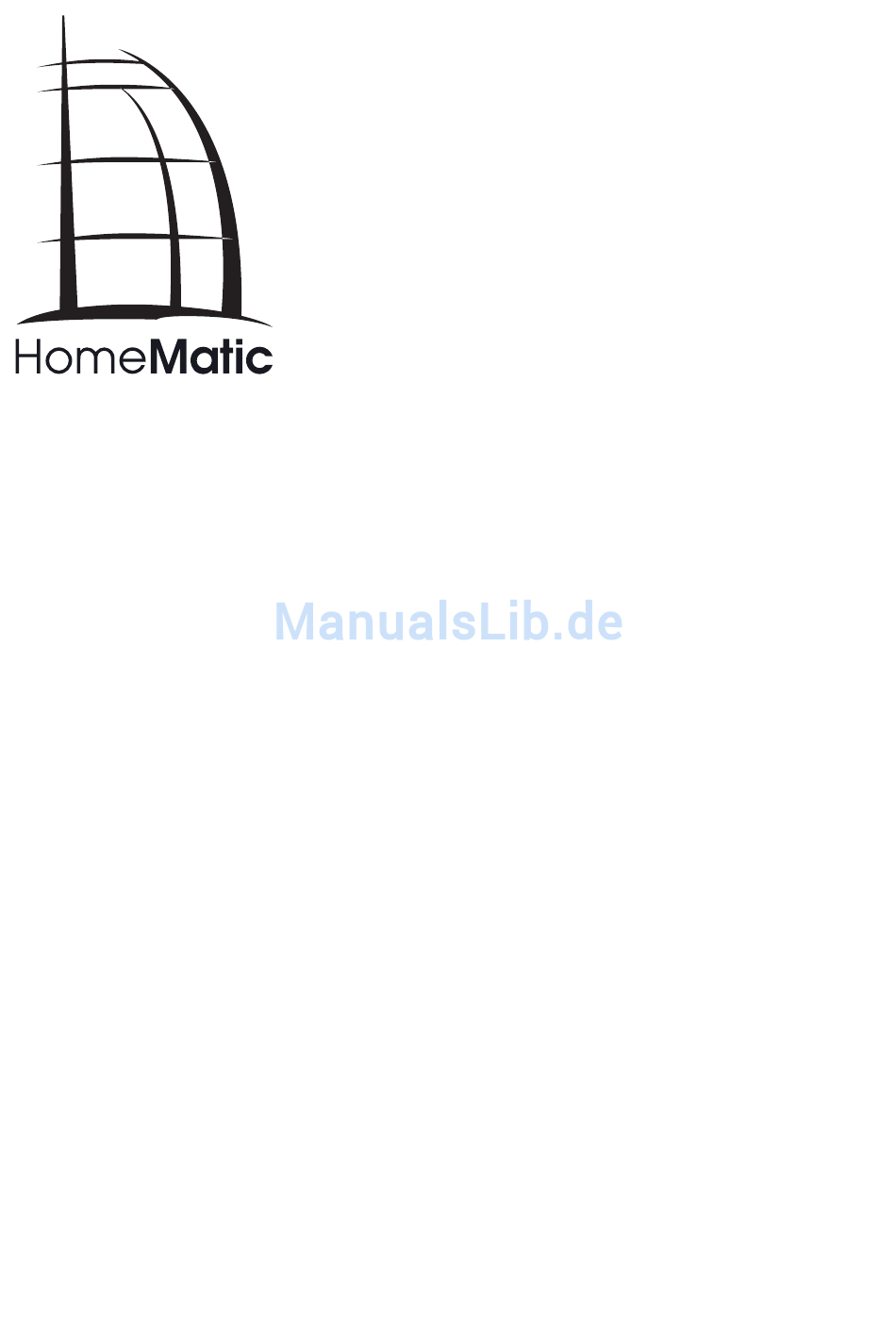

- Seite 1 Bedienungsanleitung (S. 2) Operating manual (p. 16) Schaltaktor Wandmontage: Switch actuator for wall mounting: HM-LC-Sw4-WM...
- Seite 2 1. Ausgabe Deutsch 03/2011 Dokumentation © 2011 eQ-3 Ltd., Hong Kong Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zu dieser Anleitung ......4 Gefahrenhinweise ..........5 Funktion ............6 Allgemeine Systeminformation zu HomeMatic ............7 Allgemeine Hinweise zum Funkbetrieb ... 8 Installation ............9 Inbetriebnahme ..........10 Einfache Bedienfunktionen mit angeschlossenen Tastern ......10 Anlernen ............11 Bedienung ............ -
Seite 4: Hinweise Zu Dieser Anleitung
Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre HomeMatic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen. -
Seite 5: Gefahrenhinweise
Gefahrenhinweise Betreiben Sie das Gerät nur in Innenräumen und vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen- oder andere Wärmebestrahlung. Belasten Sie die Geräte nur bis zur angegebenen Leistungsgrenze. Eine Überlastung kann zur Zerstörung des Gerätes, zu einem Brand oder elektrischen Unfall führen. -
Seite 6: Funktion
Funktion Die Aktoren steuern angeschlossene Verbraucher aufgrund von empfangenen Funkbefehlen. Befehle werden durch Betätigung von Tastern, Fernbedienungen oder über eine Softwareoberfläche ausgesandt. Zusätzlich ist es möglich, Aktoren über angelernte Sensoren anzusteuern. Die Sensoren senden (wie ein Taster) beim Eintreten eines Ereignisses einen Befehl. Genaueres dazu ist der Anleitung des entsprechenden Sensors zu entnehmen. -
Seite 7: Allgemeine Systeminformation Zu Homematic
Allgemeine Systeminformation zu HomeMatic Dieses Gerät ist Teil des HomeMatic Haussteuersystems und arbeitet mit dem bidirektionalen BidCoS Funkprotokoll. ® Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende... -
Seite 8: Allgemeine Hinweise Zum Funkbetrieb
Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle. Hiermit erklärt die eQ-3 Entwicklung GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die vollständige Konformitätserklärung finden Sie unter www.HomeMatic.com. -
Seite 9: Installation
Installation Kurzbezeichnung Bedeutung Klemmen Versorgungsspannung Klemmen Relaiskontakt, K1 – K4 potentialfreie Schliesser... -
Seite 10: Inbetriebnahme
Zugelassene Leitungsquerschnitte zum Anschluss an die AP-Aktoren: starre Leitung flexible flexible Leitung ohne Leitung mit Aderendhülse Aderendhülse 0,4 – 1,5 0,34 - 1,50 0,34 – 1,00 Inbetriebnahme 7.1 Einfache Bedienfunktionen am Gerät Am Gerät befindet sich pro Kanal ein Bedientaster. Sie können den Aktor über diese sofort bedienen (Anlernen nicht erforderlich) und die korrekte elektrische Installation überprüfen. -
Seite 11: Anlernen
7.2 Anlernen Bitte lesen Sie diesen Abschnitt erst vollständig, bevor sie mit dem Anlernen beginnen! • Zum Anlernen müssen beide zu verknüpfenden Geräte in den Anlernmodus gebracht und der gewünschte Kanal zum Anlernen ausgewählt werden. • Zum Anlernen an einen bestimmten Kanal des Aktors halten Sie die zugehörige Kanaltaste (K1–K4) für etwa 4 Sekunden lang gedrückt. Dauerhaftes Blinken der Kanal-LED signalisiert den Anlernmodus. -
Seite 12: Zurücksetzen In Den Auslieferungszustand
Zurücksetzen in den Auslieferungszustand Um den Aktor in den Auslieferungszustand zurückzuversetzen, gehen Sie wie folgt vor: • Versetzen Sie das Gerät über die (K1) Kanaltaste in den Anlernmodus (mindestens 4 Sekunden Taste gedrückt halten). • Befindet sich das Gerät im Anlernmodus, halten Sie erneut die (erste) Kanaltaste für mindestens 4 Sekunden gedrückt. • Schnelles Blinken der Geräte-LED zeigt an, dass der Aktor in den Werkszustand zurückversetzt wird. -
Seite 13: Anzeige Des Betriebszustandes
10.2 Anzeige des Betriebszustandes Sobald das Relais eines Kanals angezogen ist, leuchtet die entsprechende Kanal-LED dauerhaft. Nach Konfiguration des Aktors über die Zentrale oder über ein Programmiertool zeigt die Geräte- LED neben den beschriebenen noch zusätzliche Zustände des Geräts an. 11 Verhalten nach Spannungswiederkehr Nach dem Einschalten der Betriebsspannung... -
Seite 14: Wartung Und Reinigung
Senden. In dieser Zeit blinken die Kanal-LEDs (wie im Anlernmodus). Ist die Verzögerungszeit sehr kurz, kann es sein, dass das Blinken kaum wahrnehmbar ist. 12 Wartung und Reinigung Das Produkt ist wartungsfrei. Überlassen Sie eine Reparatur einer Fachkraft. -
Seite 15: Technische Daten
13 Technische Daten Funkfrequenz: 868,3 MHz Typ. Freifeldreichweite: 300 m Spannungsversorgung: 7–15 V Stromaufnahme: 26 mA Standby-Verbrauch: 0,2 W Relais: 4 x Schliesser Schaltvermögen: 1 A (ohmsche Last)/ 42 V , 30 V Abmessungen (B x H x T): 89 x 99 x 26 mm Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend... - Seite 32 eQ-3 AG Maiburger Straße 29 D-26789 Leer www.eQ-3.com...
