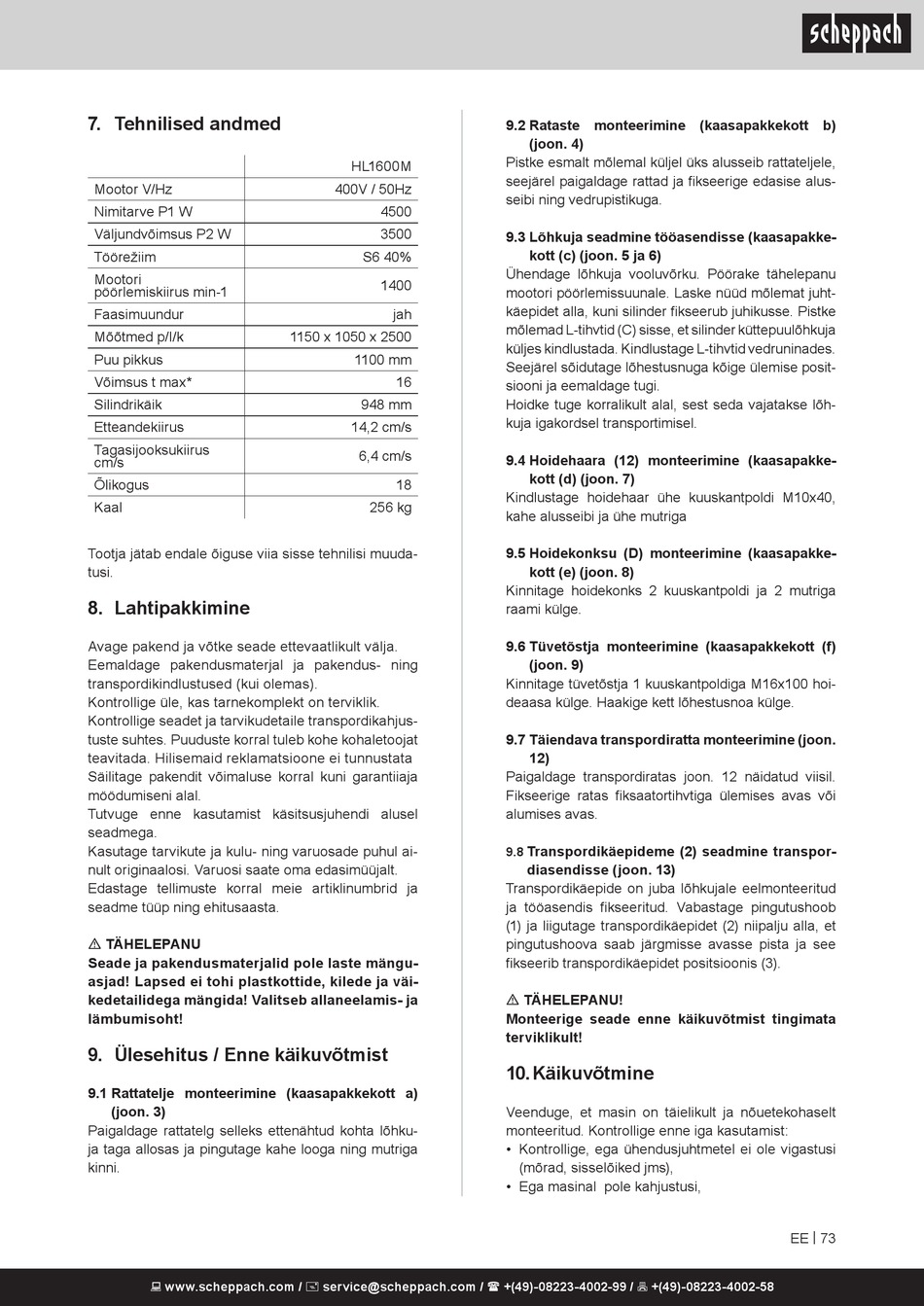

7. Tehnilised andmed

Mootor V/Hz
Nimitarve P1 W
Väljundvõimsus P2 W
Töörežiim
Mootori
pöörlemiskiirus min-1
Faasimuundur
Mõõtmed p/l/k
Puu pikkus
Võimsus t max*
Silindrikäik
Etteandekiirus
Tagasijooksukiirus
cm/s
Õlikogus
Kaal
Tootja jätab endale õiguse viia sisse tehnilisi muuda-
tusi.

8. Lahtipakkimine

Avage pakend ja võtke seade ettevaatlikult välja.
Eemaldage pakendusmaterjal ja pakendus- ning
transpordikindlustused (kui olemas).
Kontrollige üle, kas tarnekomplekt on terviklik.
Kontrollige seadet ja tarvikudetaile transpordikahjus-
tuste suhtes. Puuduste korral tuleb kohe kohaletoojat
teavitada. Hilisemaid reklamatsioone ei tunnustata
Säilitage pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
Tutvuge enne kasutamist käsitsusjuhendi alusel
seadmega.
Kasutage tarvikute ja kulu- ning varuosade puhul ai-
nult originaalosi. Varuosi saate oma edasimüüjalt.
Edastage tellimuste korral meie artiklinumbrid ja
seadme tüüp ning ehitusaasta.
m TÄHELEPANU
Seade ja pakendusmaterjalid pole laste mängu-
asjad! Lapsed ei tohi plastkottide, kilede ja väi-
kedetailidega mängida! Valitseb allaneelamis- ja
lämbumisoht!
9. Ülesehitus / Enne käikuvõtmist
9.1 Rattatelje monteerimine (kaasapakkekott a)
(joon. 3)
Paigaldage rattatelg selleks ettenähtud kohta lõhku-
ja taga allosas ja pingutage kahe looga ning mutriga
kinni.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
HL1600M
400V / 50Hz
4500
3500
S6 40%
1400
jah
1150 x 1050 x 2500
1100 mm
16
948 mm
14,2 cm/s
6,4 cm/s
18
256 kg
9.2 Rataste monteerimine (kaasapakkekott b)
(joon. 4)
Pistke esmalt mõlemal küljel üks alusseib rattateljele,
seejärel paigaldage rattad ja fikseerige edasise alus-
seibi ning vedrupistikuga.
9.3 Lõhkuja seadmine tööasendisse (kaasapakke-
kott (c) (joon. 5 ja 6)
Ühendage lõhkuja vooluvõrku. Pöörake tähelepanu
mootori pöörlemissuunale. Laske nüüd mõlemat juht-
käepidet alla, kuni silinder fikseerub juhikusse. Pistke
mõlemad L-tihvtid (C) sisse, et silinder küttepuulõhkuja
küljes kindlustada. Kindlustage L-tihvtid vedruninades.
Seejärel sõidutage lõhestusnuga kõige ülemise posit-
siooni ja eemaldage tugi.
Hoidke tuge korralikult alal, sest seda vajatakse lõh-
kuja igakordsel transportimisel.
9.4 Hoidehaara (12) monteerimine (kaasapakke-
kott (d) (joon. 7)
Kindlustage hoidehaar ühe kuuskantpoldi M10x40,
kahe alusseibi ja ühe mutriga
9.5 Hoidekonksu (D) monteerimine (kaasapakke-
kott (e) (joon. 8)
Kinnitage hoidekonks 2 kuuskantpoldi ja 2 mutriga
raami külge.
9.6 Tüvetõstja monteerimine (kaasapakkekott (f)
(joon. 9)
Kinnitage tüvetõstja 1 kuuskantpoldiga M16x100 hoi-
deaasa külge. Haakige kett lõhestusnoa külge.
9.7 Täiendava transpordiratta monteerimine (joon.
12)
Paigaldage transpordiratas joon. 12 näidatud viisil.
Fikseerige ratas fiksaatortihvtiga ülemises avas või
alumises avas.
Transpordikäepideme (2) seadmine transpor-
9.8
diasendisse (joon. 13)
Transpordikäepide on juba lõhkujale eelmonteeritud
ja tööasendis fikseeritud. Vabastage pingutushoob
(1) ja liigutage transpordikäepidet (2) niipalju alla, et
pingutushoova saab järgmisse avasse pista ja see
fikseerib transpordikäepidet positsioonis (3).
m TÄHELEPANU!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
10. Käikuvõtmine
Veenduge, et masin on täielikult ja nõuetekohaselt
monteeritud. Kontrollige enne iga kasutamist:
• Kontrollige, ega ühendusjuhtmetel ei ole vigastusi
(mõrad, sisselõiked jms),
• Ega masinal pole kahjustusi,
EE | 73
