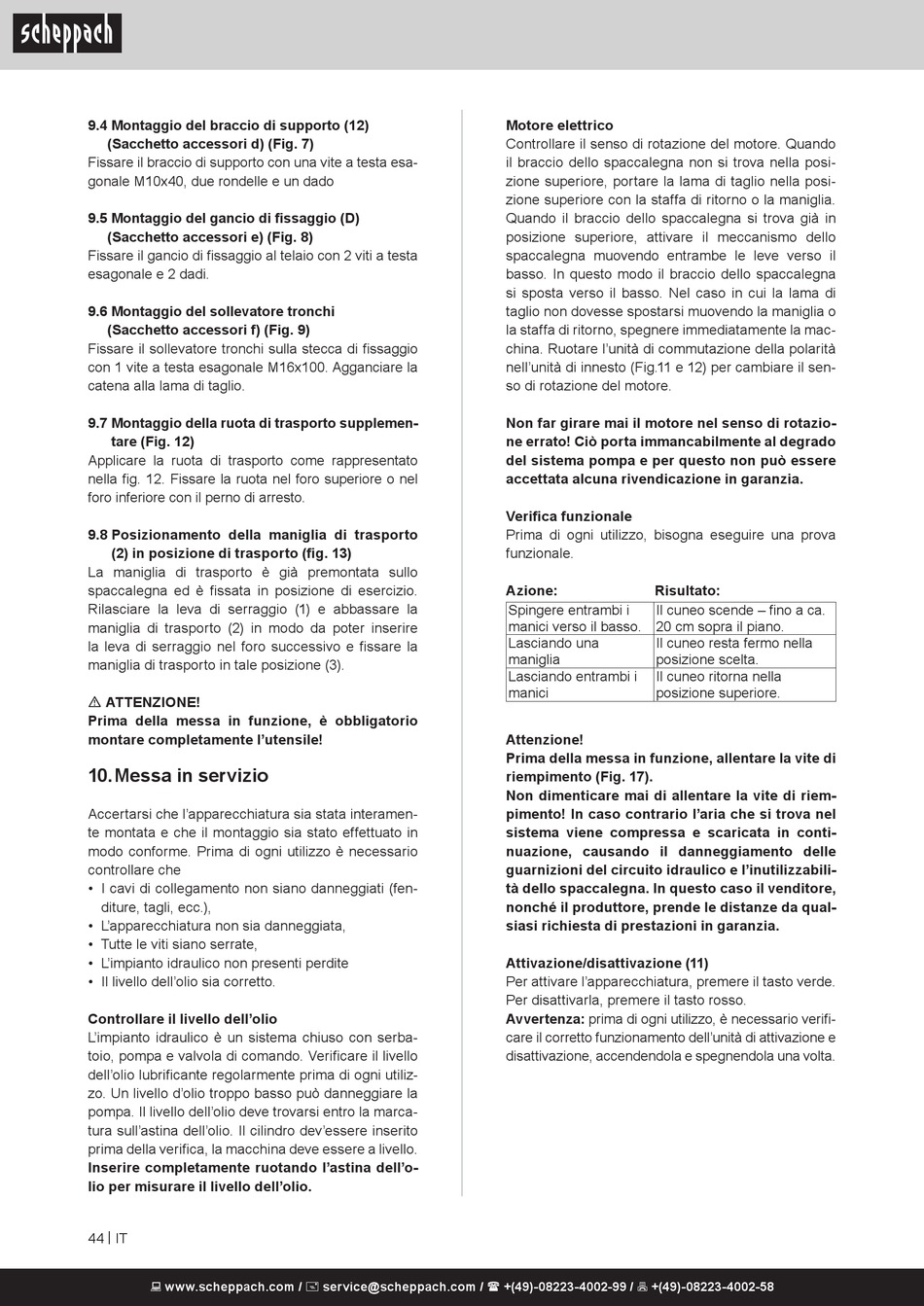

9.4 Montaggio del braccio di supporto (12)
(Sacchetto accessori d) (Fig. 7)
Fissare il braccio di supporto con una vite a testa esa-
gonale M10x40, due rondelle e un dado
9.5 Montaggio del gancio di fissaggio (D)
(Sacchetto accessori e) (Fig. 8)
Fissare il gancio di fissaggio al telaio con 2 viti a testa
esagonale e 2 dadi.
9.6 Montaggio del sollevatore tronchi
(Sacchetto accessori f) (Fig. 9)
Fissare il sollevatore tronchi sulla stecca di fissaggio
con 1 vite a testa esagonale M16x100. Agganciare la
catena alla lama di taglio.
9.7 Montaggio della ruota di trasporto supplemen-
tare (Fig. 12)
Applicare la ruota di trasporto come rappresentato
nella fig. 12. Fissare la ruota nel foro superiore o nel
foro inferiore con il perno di arresto.
9.8 Posizionamento della maniglia di trasporto
(2) in posizione di trasporto (fig. 13)
La maniglia di trasporto è già premontata sullo
spaccalegna ed è fissata in posizione di esercizio.
Rilasciare la leva di serraggio (1) e abbassare la
maniglia di trasporto (2) in modo da poter inserire
la leva di serraggio nel foro successivo e fissare la
maniglia di trasporto in tale posizione (3).
m ATTENZIONE!
Prima della messa in funzione, è obbligatorio
montare completamente l'utensile!

10. Messa in servizio

Accertarsi che l'apparecchiatura sia stata interamen-
te montata e che il montaggio sia stato effettuato in
modo conforme. Prima di ogni utilizzo è necessario
controllare che
• I cavi di collegamento non siano danneggiati (fen-
diture, tagli, ecc.),
• L'apparecchiatura non sia danneggiata,
• Tutte le viti siano serrate,
• L'impianto idraulico non presenti perdite
• Il livello dell'olio sia corretto.
Controllare il livello dell'olio
L'impianto idraulico è un sistema chiuso con serba-
toio, pompa e valvola di comando. Verificare il livello
dell'olio lubrificante regolarmente prima di ogni utiliz-
zo. Un livello d'olio troppo basso può danneggiare la
pompa. Il livello dell'olio deve trovarsi entro la marca-
tura sull'astina dell'olio. Il cilindro dev'essere inserito
prima della verifica, la macchina deve essere a livello.
Inserire completamente ruotando l'astina dell'o-
lio per misurare il livello dell'olio.
44 | IT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Motore elettrico
Controllare il senso di rotazione del motore. Quando
il braccio dello spaccalegna non si trova nella posi-
zione superiore, portare la lama di taglio nella posi-
zione superiore con la staffa di ritorno o la maniglia.
Quando il braccio dello spaccalegna si trova già in
posizione superiore, attivare il meccanismo dello
spaccalegna muovendo entrambe le leve verso il
basso. In questo modo il braccio dello spaccalegna
si sposta verso il basso. Nel caso in cui la lama di
taglio non dovesse spostarsi muovendo la maniglia o
la staffa di ritorno, spegnere immediatamente la mac-
china. Ruotare l'unità di commutazione della polarità
nell'unità di innesto (Fig.11 e 12) per cambiare il sen-
so di rotazione del motore.
Non far girare mai il motore nel senso di rotazio-
ne errato! Ciò porta immancabilmente al degrado
del sistema pompa e per questo non può essere
accettata alcuna rivendicazione in garanzia.
Verifica funzionale
Prima di ogni utilizzo, bisogna eseguire una prova
funzionale.
Azione: Risultato:
Spingere entrambi i Il cuneo scende – fino a ca.
manici verso il basso. 20 cm sopra il piano.
Lasciando una Il cuneo resta fermo nella
maniglia posizione scelta.
Lasciando entrambi i Il cuneo ritorna nella
manici posizione superiore.
Attenzione!
Prima della messa in funzione, allentare la vite di
riempimento (Fig. 17).
Non dimenticare mai di allentare la vite di riem-
pimento! In caso contrario l'aria che si trova nel
sistema viene compressa e scaricata in conti-
nuazione, causando il danneggiamento delle
guarnizioni del circuito idraulico e l'inutilizzabili-
tà dello spaccalegna. In questo caso il venditore,
nonché il produttore, prende le distanze da qual-
siasi richiesta di prestazioni in garanzia.
Attivazione/disattivazione (11)
Per attivare l'apparecchiatura, premere il tasto verde.
Per disattivarla, premere il tasto rosso.
Avvertenza: prima di ogni utilizzo, è necessario verifi-
care il corretto funzionamento dell'unità di attivazione e
disattivazione, accendendola e spegnendola una volta.
