Lifetime 60057 Montageanleitung
  1. Anleitungen
  2. Marken
  3. Lifetime Anleitungen
  4. Lagerschuppen
  5. 60057
  6. Montageanleitung

Lifetime 60057 Montageanleitung

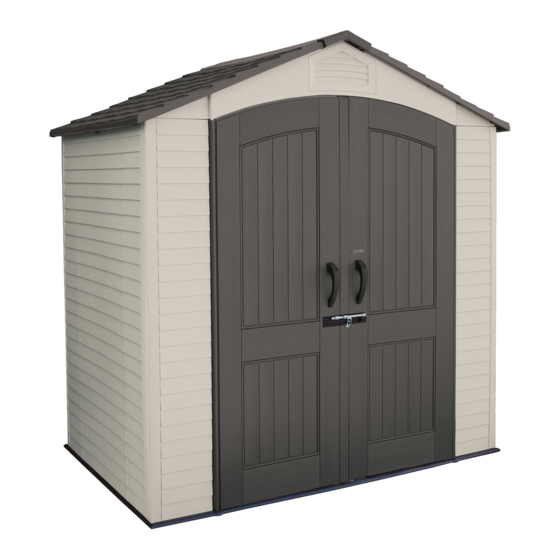

2,1 m x 1,8 m lagerschuppen
Vorschau ausblenden Andere Handbücher für 60057:

Werbung

Quicklinks

Diese Anleitung herunterladen
CAPPANO ESTERNO
2,1 x 1,8 m
MODEL #60091
MODELLO 60057
PRIMA DEL MONTAGGIO:
•
•
•
http://go.lifetime.com/60057playlist
Per il servizio clienti in Europa continentale e nel Regno Unito:
SOLO PER USO DOMESTICO!
IMPORTANTE, CONSERVARE PER RIFERIMENTI FUTURI:
LEGGERE ATTENTAMENTE .
STRUMENTI NECESSARI
DOMANDE?
CONTATTARE IL SERVIZIO CLIENTI LIFETIME
Chiamare: 1-800-225-3865
L–V dalle 7 alle 17 ora MST
e sab. dalle 9 alle 13 ora MST
ISTRUZIONI PER IL MONTAGGIO
Chat Live:
Istruzioni video:
INDICE
®
:
NUMERO DI MODELLO E NUMERO DI PRODOTTO
Numero di modello: 60057
Numero di prodotto:

Werbung

Kapitel

loading

Verwandte Anleitungen für Lifetime 60057

Inhaltszusammenfassung für Lifetime 60057

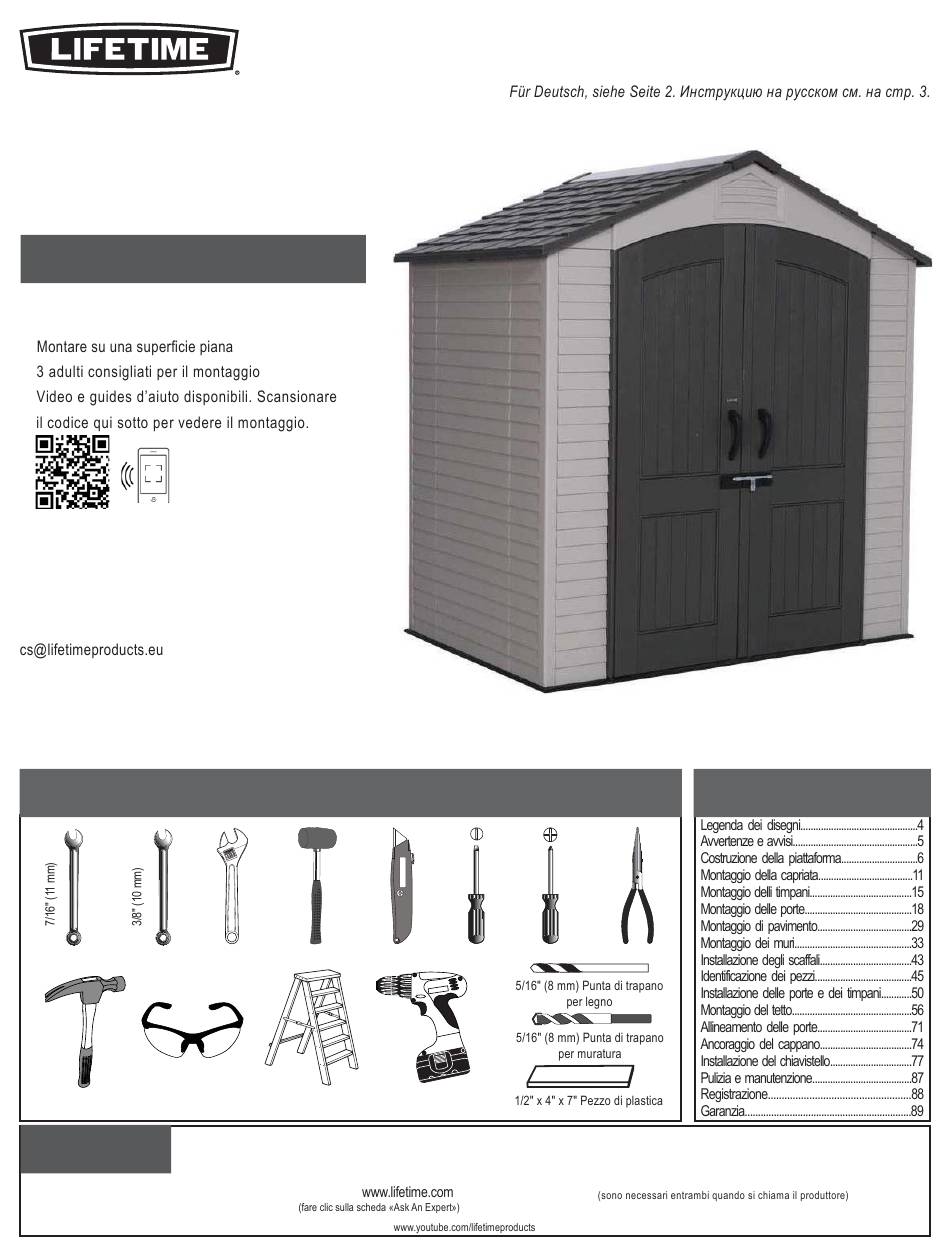

  • Seite 1 SOLO PER USO DOMESTICO! IMPORTANTE, CONSERVARE PER RIFERIMENTI FUTURI: LEGGERE ATTENTAMENTE . STRUMENTI NECESSARI INDICE DOMANDE? CONTATTARE IL SERVIZIO CLIENTI LIFETIME ® NUMERO DI MODELLO E NUMERO DI PRODOTTO Chat Live: Chiamare: 1-800-225-3865 Numero di modello: 60057 L–V dalle 7 alle 17 ora MST...

  • Seite 2: Erforderliche Werkzeuge

    5/16" (8 mm) Holzbohrer 5/16" (8 mm) Steinbohrer 1/2" x 4" x 7" Plastik FRAGEN? KONTAKTIEREN SIE DEN KUNDENDIENST VON LIFETIME: MODELL-NR. UND PRODUKT-ID (Sie benötigen beides, wenn Sie mit uns sprechen) Live-Chat: www.lifetime.com Telefon: 1-800-225-3865 (Klicken Sie bitte auf den Reiter “Ask An Expert”) Modellnummer: 60057 7:00 bis 17:00 Uhr (Montag–Freitag), Zeitzone MST...
