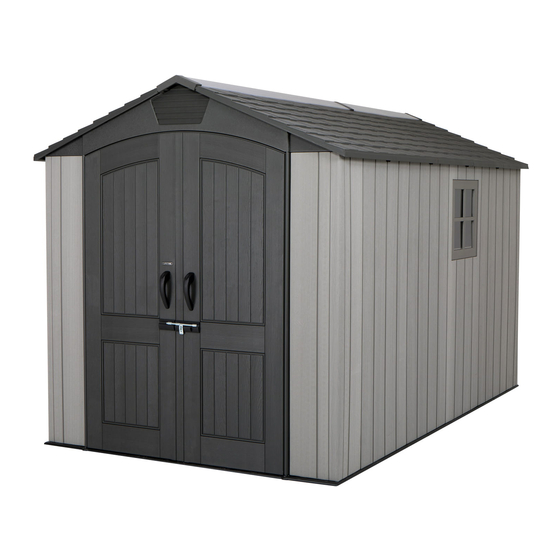

Lifetime 60311 Montageanleitung

2,1 x 3,7 m
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

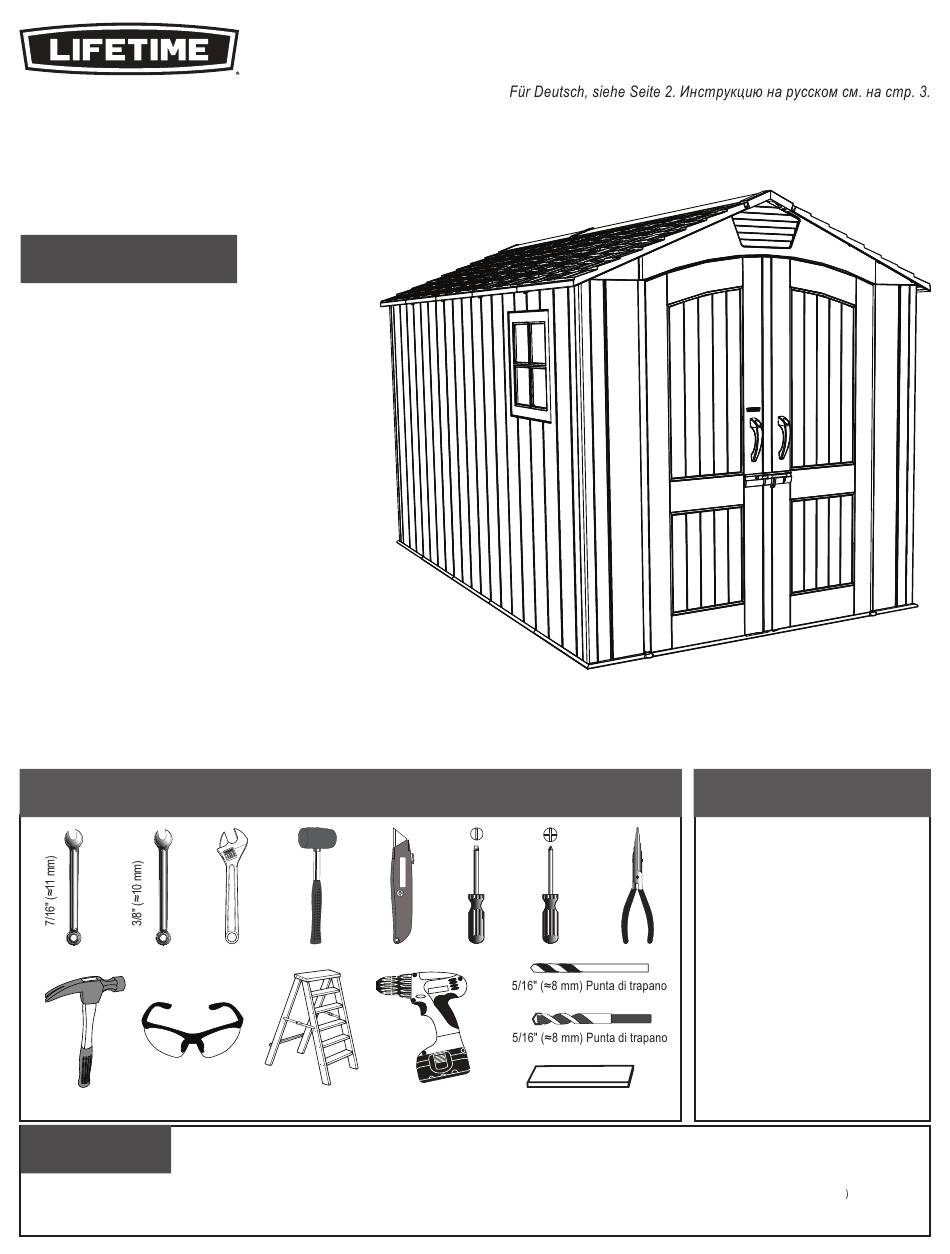

CAPPANO ESTERNO
2,1 x 3,7 m
MODELLO 60311
PRIMA DEL MONTAGGIO:
• Montare su una superfi cie piana
• 3 adulti consigliati per il montaggio
SOLO PER USO DOMESTICO!
IMPORTANTE, CONSERVARE PER RIFERIMENTI FUTURI:
LEGGERE ATTENTAMENTE .
STRUMENTI NECESSARI
DOMANDE?
CONTATTARE IL SERVIZIO CLIENTI LIFETIME
Chiamare: 1-800-225-3865
L-V dalle 7 alle 17 ora MST
e sab. dalle 9 alle 13 ora MST
ISTRUZIONI PER IL MONTAGGIO
Chat Live: www.lifetime.com/customerservice
(fare clic sulla scheda «LIVE CHAT»)
Per il servizio clienti in Europa continentale e nel Regno Unito:
cs@lifetimeproducts.eu
per muratura
1/2" x 4" x 7" Pezzo di plastica
®
:
NUMERO DI MODELLO E NUMERO DI PRODOTTO
(sono necessari entrambi quando si chiama il produttore
Numero di modello: 60311
Numero di prodotto:
INDICE
Legenda dei disegni..............................................4
Avvertenze e avvisi.................................................5
Costruzione della piattaforma..............................6
Montaggio della capriata.....................................11
Montaggio delli timpani........................................15
Montaggio delle porte..........................................18
Montaggio di pavimento.....................................29
Montaggio dei muri..............................................33
Identificazione dei pezzi......................................51
Montaggio del tetto...............................................56
Allineamento delle porte.....................................80
Ancoraggio del cappano....................................83
Installazione del chiavistello................................86
Installazione degli scaffali....................................95
Pulizia e manutenzione.......................................99
Registrazione....................................................100
Garanzia...............................................................101
