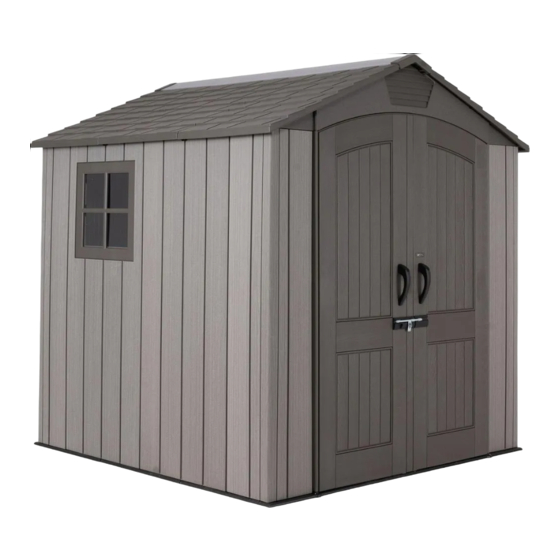

Lifetime 60301 Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

2,1 m x 2,1 m
LAGERSCHUPPEN
MODEL #60091
MODELLNUMMER 60301
VOR DEM ZUSAMMENBAU:
• Auf einer ebenen Fläche montieren
• 3+ Personen werden für die Einrichtung empfohlen
E-Mail Kundendienst europäisches Festland und Vereinigtes Königreich:
cs@lifetimeproducts.eu
NUR FÜR HAUSGEBRAUCH!
WICHTIG: ALS SPÄTERE REFERENZ AUFBEWAHREN. SORGFÄLTIG LESEN.
ERFORDERLICHE WERKZEUGE
FRAGEN?
KONTAKTIEREN SIE DEN KUNDENDIENST VON LIFETIME:
Telefon: 1-800-225-3865
7:00 bis 17:00 Uhr (Montag–Freitag), Zeitzone MST
9:00 bis 13:00 Uhr Samstag, Zeitzone MST
Live-Chat: www.lifetime.com
(Klicken Sie bitte auf den Reiter "LIVE CHAT")
MONTAGE ANLEITUNG
Voor Nederlands, zie pagina 2. På dansk, se side 3.
8 mm Holzbohrer
8 mm Steinbohrer
1/2" x 4" x 7" Plastikblock
MODELL-NR. UND PRODUKT-ID (Sie benötigen beides, wenn Sie mit uns sprechen)
Modellnummer: 60301
Produkt-ID:
INHALTSVERZEICHNIS
Symbollegende............................................4
Warnhinweise und Notizen............................5
Errichtung des Fundaments.........................6
Montage der Fachwerkträger.......................11
Montage des Giebels...................................15
Montage der Tür..........................................18
Montage des Bodens...................................29
Montage des Wände...................................33
Installation des Fensters.............................43
Einbau Tür und Giebel.................................46
Identifi zierung der Bauteile.........................49
Dachmontage...........................................56
Anpassen der Tür........................................79
Schuppenverankerung..............................82
Türriegelinstallation..................................85
Reinigung und Pfl ege..................................95
Registrierung............................................96
Gewährleistung.........................................97
