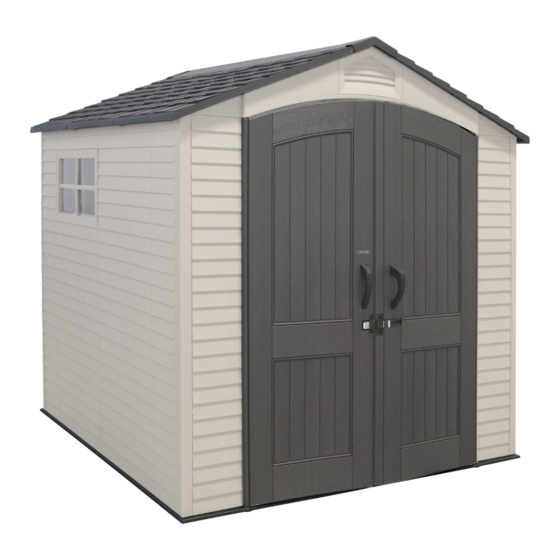

OUTDOOR STORAGE
MODELL Nr. 60014
GEBRAUCHSANLEITUNG
Bitte heben Sie diese Identifikationsnummer auf, im Falle dass Sie unsere Kundenbetreuung kontaktieren müssen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Lifetime 60014

Inhaltszusammenfassung für Lifetime 60014

  • Seite 1 OUTDOOR STORAGE MODELL Nr. 60014 GEBRAUCHSANLEITUNG Bitte heben Sie diese Identifikationsnummer auf, im Falle dass Sie unsere Kundenbetreuung kontaktieren müssen.

  • Seite 2: Vorbereitungstipps

    Dichte. Warum ist unser Polyethylen so was Besonderes? Es verfügt über eine höhere Stärke und Haltbarkeit, reißt nicht und zerfällt nicht um Freien. Da Sie nun alle wichtigen Fakten über die Qualität Ihres Lifetime-Lagerschuppens kennen, nehmen Sie sich bitte die Zeit und LESEN DIESE GEBRAUCHSANLEITUNG.
  • Seite 3 Lifetime entwickelt die Dinge, die Sie brauchen, für den Lebensstil, den Sie wollen. Durch die innovative Entwicklung von Produkten für das Haus und den Garten macht Ihnen Lifetime Ihr Leben leichter und ermöglicht es Ihnen, das Beste aus Ihrer Freizeit zu machen.

  • Seite 4: Wenn Sie Hilfe Benötigen

    REGISTRIEREN SIE IHR LIFETIME-PRODUKT NOCH HEUTE! Das Registrieren Ihres Lifetime-Produkts ist mit Vorteilen verbunden. Mit unserer neuen Online-Produktregistrierung geht dies ganz schnell und einfach. Registrieren Sie Ihr Produkt unter www.lifetime.com und genießen Sie diese tollen Vorteile: Buylifetime.com, sowie Meldungen über neue Produkte und Nachrichten über spezielle Ausverkaufsangebote.

  • Seite 5: Bevor Sie Mit Der Montage Beginnen

    BEVOR SIE MIT DER MONTAGE BEGINNEN Legen Sie die Tüten mit den Zubehörteilen und den Inhalt an einen separaten Ort. Rufen Sie unsere Kundenbetreuung an, falls irgendwelche Teile fehlen sollten. Lesen Sie das „Glückwunschschreiben“ auf den Seiten 2 und 3. Identifi zieren Sie alle Teile und das Zubehör und führen eine Bestandsaufnahme durch, indem Sie die Teile mit den Zubehörlisten und den Bezeichnungslisten vergleichen.
  • Seite 6 MONTAGEANLEITUNG Beziehen Sie sich während der Befolgung der Anleitung und des gesamten Montageverfahrens auf die folgenden Bereiche: WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Dieses Feld befi ndet sich oben links auf der Seite und enthält Informationen darüber, welche Werkzeuge und welches Zubehör gebraucht wird, um die Montageschritte auf der entsprechenden Seite durchzuführen.

  • Seite 7: Wichtige Hinweise

    WICHTIGE HINWEISE Hinweis bezüglich des ebenerdigen Untergrunds: Der Untergrund muss vor Beginn der Montagearbeiten eingeebnet werden. Wir empfehlen, dass Sie einen Schritt daher nicht. Hinweis bezüglich baurechtlicher Vorschriften: Informieren Sie sich über alle örtlichen baurechtlichen Vorschriften sowie Stadt- und Bezirksverordnungen, um sicherzustellen, dass Sie für den Bau Ihres Lagerschuppens keine Baugenehmigung benötigen.

  • Seite 8: Liste Der Teile Und Eisenwaren

    EISENWAREN FÜR DIE MONTAGE DER LINKEN TÜR Mittleres Bodenpaneel Äußerer Türgriff Wandpaneel Innerer Türgriff Fensterwandpaneel Dachpaneel Eckwandpaneel 1/4 Zoll Überwurfmutter Fenster 1/4 Zoll Flachscheibe BYU 60014 KISTE MIT KLEINTEILEN Nr. 10 Überwurfmutter Dachabschlussblende Dachabschlussblendenfilter Dachstützrohr Eine Tube Dichtmittel Holzklemmstück Türriegel Holzklotz Türriegelhalterung EISENWAREN FÜR DIE BODENBAUTEILE Schlossriegelhalterung Nr.

  • Seite 9: Identifizierungshilfe Für Die Teile

    Die hier dargestellte Größe der Teile entspricht 4 % der tatsächlichen Größe. Äußeres Bodenpaneel Mittleres Bodenpaneel Dachpaneel Fenster Wandpaneel Fensterwandpaneel Eckwandpaneel 60014 KISTE MIT KLEINTEILEN [BYU] Die hier dargestellte Größe der Teile entspricht 8 % der tatsächlichen Größe. (*Sofern nicht anders angegeben). *BZC *AIX Eine Tube Dichtmittel Holzklemmstück Dachabschlussblendenfilter Dachabschlussblende Die hier dargestellte Größe der Teile entspricht 15 % der tatsächlichen Größe.

  • Seite 10: Identifizierungshilfe Für Teile Und Eisenwaren

    IDENTIFIZIERUNGSHILFE FÜR TEILE UND EISENWAREN KISTE 1 (FORTSETZUNG) EISENWAREN FÜR DIE INSTALLATION DES BODENS [BYC] Die Zubehörteile werden maßstabsgetreu dargestellt. Türscharnierbuchse EISENWAREN FÜR DIE INSTALLATION DER WÄNDE [BYE] Die Zubehörteile werden maßstabsgetreu dargestellt. EISENWAREN FÜR DIE INSTALLATION DES DACHSTUHLS [BYD] (x2) Die Zubehörteile werden maßstabsgetreu dargestellt.
  • Seite 11 IDENTIFIZIERUNGSHILFE FÜR TEILE UND EISENWAREN KISTE 1 (FORTSETZUNG) EISENWAREN FÜR DIE INSTALLATION DER FENSTER [BYG] Die Zubehörteile werden maßstabsgetreu dargestellt. (*Sofern nicht anders angegeben). *AIS Fensterriegel WERKZEUGTASCHE [BYH] Die Zubehörteile werden maßstabsgetreu dargestellt. 1/8 Zoll Bohrerspitze Nr. 2 Kreuzschraubeneinsatz EISENWAREN FÜR DIE INSTALLATION DER TÜR UND DES EINGANGSGIEBELS [BYI] Die Zubehörteile werden maßstabsgetreu dargestellt.
  • Seite 12 IDENTIFIZIERUNGSHILFE FÜR TEILE UND EISENWAREN PARTS & HARDWARE IDENTIFIER KISTE 1 (FORTSETZUNG) EISENWAREN FÜR DIE MONTAGE DER LINKEN TÜR [BYJ] Die Zubehörteile werden maßstabsgetreu dargestellt. 1/4 Zoll Überwurfmutter Nr. 10 Überwurfmutter Quadratische 1-Zoll-Endkappe selbstschneidenden Schraube 1/4 Zoll Flachscheibe Die hier dargestellte Größe der Teile entspricht 25 % der tatsächlichen Größe. Äußerer Türgriff Türriegel Türriegelhalterung...
  • Seite 13 IDENTIFIZIERUNGSHILFE FÜR TEILE UND EISENWAREN PARTS & HARDWARE IDENTIFIER KISTE 1 (FORTSETZUNG) EISENWAREN FÜR DIE MONTAGE DER RECHTEN TÜR [BYK] Die Zubehörteile werden maßstabsgetreu dargestellt. Quadratische 1-Zoll-Endkappe selbstschneidenden Schraube Die hier dargestellte Größe der Teile ent- spricht 25 % der tatsächlichen Größe. Die hier dargestellte Größe der Teile entspricht 50 % der tatsächlichen Größe.
  • Seite 14 IDENTIFIZIERUNGSHILFE FÜR TEILE UND EISENWAREN KISTE 2 (FORTSETZUNG) 60014 METALLSATZ [BZD] Die hier dargestellte Größe der Teile entspricht 8% der tatsächlichen Größe. 43 1/4” 40” 40 Zoll 40 1/4 Zoll Dachbalkengegenhalter Dachrinnenführung 67 3/4” 67 3/4 Zoll Wandhalterungsführung 78 3/8”...
  • Seite 15 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Beton (1 Kubik-Yard) STANDORTVORBEREITUNG - VORBEREITUNG DER BETONPLATTFORM Sie bitte sicher, dass Sie einen Standort auswählen, der für diese Maße groß genug ist. Das Fundament des Dadurch können Sie aus dem Gebrauch Ihres Schuppens den besten langfristigen Nutzen ziehen. 7 Fuß...
  • Seite 16 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE 2 Zoll x 4 Zoll x 81 1/2 Zoll 2 Zoll x 4 Zoll x 80 3/8 Zoll 16d 3 Zoll einfacher Nagel ALTERNATIVE STANDORTVORBEREITUNG: OPTION 1: MONTAGE EINER HOLZPLATTFORM Stellen Sie sicher, dass das verwendete Holz vorbehandelt wurde und für den Gebrauch im Freien geeignet ist. Bauen Sie den äußeren Rahmen gemäß...
  • Seite 17 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE 33 1/2 Zoll x 83,3/8 Zoll oberfl ächenbehandeltes Sperrholz 48 Zoll x 83 3/8 Zoll oberfl ächenbehandeltes Sperrholz 8d 1,5 Zoll einfacher Nagel (Nicht enthalten.) ALTERNATIVE STANDORTVORBEREITUNG: OPTION 1: MONTAGE EINER HOLZPLATTFORM (FORTSETZUNG) Vermessen Sie den quadratischen Rahmen, indem Sie von Ecke zu Ecke messen. Messung A sollte Messung B gleichen.
  • Seite 18 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE 2 Zoll x 4 Zoll x 81 1/2 Zoll 2 Zoll x 6 Zoll x 76 3/8 Zoll L-Träger Kies (7,8 Kubikfuß) (Nicht enthalten.) 8d 1,5 Zoll einfacher Nagel (Nicht enthalten.) ALTERNATIVE STANDORTVORBEREITUNG: OPTION 2: MONTAGE EINES GEFÜLLTEN HOLZRAHMENS richtet ist.

  • Seite 19: Benötigte Metallteile

    MONTAGE DES FUSSBODENS BENÖTIGTE EISENWAREN (BYC) Die Zubehörteile werden maßstabsgetreu dargestellt. Türscharnierbuchse BENÖTIGTE METALLTEILE IN DIESEM ABSCHNITT WERDEN KEINE METALLTEILE BENÖTIGT. BENÖTIGTE KUNSTSTOFFTEILE Die hier dargestellte Größe der Teile entspricht 4 % der tatsächlichen Größe. Äußeres Bodenpaneel Mittleres Bodenpaneel BENÖTIGTE WERKZEUGE Kreuzschraubenzieher Sicherheitsbrille...
  • Seite 20 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE AUF DIESER SEITE WERDEN KEINE EISENWAREN BENÖTIGT. MONTAGE DES FUSSBODENS Legen Sie ein äußeres Bodenpaneel (AGR) mittleres Bodenpaneel (AFX) in dem hier VORSICHT Spitze Gegenstände können Ihren Fußboden be- schädigen. Wenn Sie spitze, schwere Gegenstän- de auf den Boden des Schuppens legen, legen Sie einen Holzklotz zwischen den Fußboden und den spitzen Gegenstand.
  • Seite 21 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Überlegen Sie sich, welches Ende als Eingangsbereich Ihres Schuppen dienen soll. Heben Sie die Bodenpaneele vorsichtig an, damit Sie die Türscharnierbuchsen (AHO) von unten durch die Löcher in den Bodenpaneelen durchschieben können (siehe Abbildung).
  • Seite 22 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Stellen Sie sich gegenüber der Naht der beiden angrenzenden Bodenpaneele. Schrauben Sie eine (1) Nr. 8 x 1/2 Zoll Flachkopfschraube (BQC) in den Bereich neben der Naht des äußeren Bodenpaneels und in die Lasche des angrenzenden mittleren Bodenpaneels.
  • Seite 23 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE WENN SIE IHREN SCHUPPEN VERANKERN MÖCHTEN, LASSEN SIE SICH BITTE BEI IHREM ÖRTLICHEN BAUMARKT BEZÜGLICH DER ERFORDERLICHEN EISENWAREN BERATEN. DIE VERANKERUNG DES SCHUPPENS Wenn Sie Ihren Gartenschuppen verankern möchten, können Sie ihn durch die vier Bohrungen an den Ecken des Fußbodens verankern.
  • Seite 24 DACHSTUHLMONTAGE BENÖTIGTE EISENWAREN (BYD (x2)) Die Zubehörteile werden maßstabsgetreu dargestellt. 1/4 Zoll Überwurfmutter Nr. 10 Überwurfmutter Die hier dargestellte Größe der Teile entspricht 50 % der tatsächlichen Größe. Trägerverbindung A Trägerverbindung B Trägerverbindungshalterung Die hier dargestellte Größe der Teile entspricht 25% der tatsächlichen Größe. 9 3/4”...
  • Seite 25 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE DACHSTUHLMONTAGE Stecken Sie vier (4) Nr. 10 x 3/8 Zoll Flachkopfschrauben (ADY) durch eine Trägerverbindung A (BXU), wie hier dargestellt. Positionieren Sie zwei (2) Dachrinnenführungen (AFH) über den Trägerverbindungen, wie hier dargestellt, und stecken die vier Schrauben in die vier Löcher in den Dachrinnenführungen. Befestigen Sie die Schrauben leicht mit den vier (4) Nr.
  • Seite 26 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Stecken Sie eine Trägerverbindungshalterung (BXW) in die Einkerbung in der Trägerverbindung A, wie hier dargestellt. Legen Sie die Trägerverbindung B (BXV) über die Trägerverbindungshalterung und die Dachrinnenführung, wie hier dargestellt. Stecken Sie vier (4) Nr. 10 x 3/8 Zoll Flachkopfschrauben (ADY) in die Trägerverbindung B, wie hier dargestellt, und befestigen die Schrauben leicht mit den vier (4) Nr.
  • Seite 27 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE 7/16 Zoll 3/8 Zoll Während der Trägerbausatz auf der Seite liegt, richten Sie die Löcher eines Dachbalkengegenhalters (AFG) mit den Löchern an den Dachrinnenführungen aus (siehe Abbildung). Befestigen Sie die Teile mit vier (4) Nr. 10 x 3/8 Zoll Flachkopfschrauben (ADY) und vier (4) Nr.

  • Seite 28: Installation Der Wandpaneele

    INSTALLATION DER WANDPANEELE BENÖTIGTE EISENWAREN (BYE) Die Zubehörteile werden maßstabsgetreu dargestellt. BENÖTIGTE METALLTEILE Die hier dargestellte Größe der Teile entspricht 8 % der tatsächlichen Größe. 67 3/4” 67 3/4 Zoll Wandhalterungsführung 49” 49 Zoll Wandhalterungsführung für das Fenster 78 3/8” 78 3/8 Zoll Vierkantstützrohr für die hintere Wand BENÖTIGTE KUNSTSTOFFTEILE...
  • Seite 29 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE *AIW Holzklotz INSTALLATION DER WANDPANEELE Stecken Sie die Laschen am unteren Ende eines Eckwandpaneels (AGL) in die Löcher in den Einkerbungen an den rechten vorderen Ecken des Fußbodens, wie hier dargestellt. Schieben Sie das Paneel nach rechts. Klappen Sie das Eckwandpaneel zusammen und rasten die Laschen am unteren Ende des Paneels in den beiden Löchern an der rechten Kante des Fußbodens ein.
  • Seite 30 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE *AIW Holzklotz Schieben Sie ein weiteres Eckwandpaneel (AGL) in Position und rasten es genauso ein, wie Sie es im vorherigen Schritt gemacht haben. Befestigen Sie das Eckwandpaneel mit den entsprechenden Eisenwaren an dem danebenliegenden Wandpaneel. Falls notwendig, können Sie den Holzblock (AIW) unter den Fußboden und direkt unter die Lasche, die hineingesteckt werden soll, legen, bevor Sie die Laschen einrasten.
  • Seite 31 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE *AIW Holzklotz Klappen Sie das Eckwandpaneel (AGL) zusammen. Schieben Sie es in Position und rasten es an der entsprechenden Stelle ein, wie Sie es in den vorherigen Schritten gemacht haben. Befestigen Sie das Eckwandpaneel mit den entsprechenden Eisenwaren an dem danebenliegenden Wandpaneel. Falls notwendig, können Sie den Holzblock (AIW) unter den Fußboden und direkt unter die Lasche, die hineingesteckt werden soll, legen, bevor Sie die Laschen einrasten.
  • Seite 32 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE *AIW Holzklotz Klappen Sie das letzte Eckwandpaneel (AGL) zusammen. Schieben Sie es in Position und rasten es an der entsprechenden Stelle ein, wie Sie es in den vorherigen Schritten gemacht haben. Befestigen Sie das Eckwandpaneel mit den entsprechenden Eisenwaren an dem danebenliegenden Wandpaneel.
  • Seite 33 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Richten Sie die Löcher in dem Vierkantstützrohr der hinteren Wand (BXX) mit den Schraubenansätzen an der Oberseite der hinteren Wandpaneele aus, wie hier abgebildet. Befestigen Sie das Vierkantstützrohr der hinteren Wand mit sechs (6) 1/4 Zoll x 1 1/8 Zoll Flachkopfschrauben (ADV) an den Wandpaneelen. Ziehen Sie die Schrauben fest an.

  • Seite 34: Installation Der Fenster

    INSTALLATION DER FENSTER BENÖTIGTE EISENWAREN (BYG) Die Zubehörteile werden maßstabsgetreu dargestellt. (*Sofern nicht anders angegeben). *AIS Fensterriegel BENÖTIGTE METALLTEILE IN DIESEM ABSCHNITT WERDEN KEINE METALLTEILE BENÖTIGT. BENÖTIGTE KUNSTSTOFFTEILE Die hier dargestellte Größe der Teile entspricht 4 % der tatsächlichen Größe. Fenster BENÖTIGTE WERKZEUGE Kreuzschraubenzieher...
  • Seite 35 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE (Nicht maßstabsgetreu.) INSTALLATION DER FENSTER Setzen Sie das Fenster (AHE) in die Leisten an der Öffnung des Fensterwandpaneels ein. Leisten Leisten Anmerkung: Das gewölbte Ende des Fensters gehört nach oben und gehört auf die Innenseite des Schuppens. Montieren Sie einen Fensterriegel (AIS) über der linken Ecke des Fensters, wie hier dargestellt.

  • Seite 36: Die Montage Der Linken Tür

    DIE MONTAGE DER LINKEN TÜR BENÖTIGTE EISENWAREN (BYJ) Die Zubehörteile werden maßstabsgetreu dargestellt. Distanzscheibe 1/4 Zoll Überwurfmutter Nr. 10 Überwurfmutter 1/4 Zoll Flachscheibe Quadratische 1-Zoll-Endkappe Die hier dargestellte Größe der Teile entspricht 25 % der tatsächlichen Größe. Äußerer Türgriff Türriegel Türriegelhalterung Schlossriegel Schlossriegelhalterung...
  • Seite 37 DIE MONTAGE DER LINKEN TÜR (FORTSETZUNG) BENÖTIGTE KUNSTSTOFFTEILE Die hier dargestellte Größe der Teile entspricht 4 % der tatsächlichen Größe. Linke Tür BENÖTIGTE WERKZEUGE 7/16 Zoll Elektrische Gummihammer Sicherheitsbrille Kreuzschraubenzieher Schraubenschlüssel Bohrmaschine 3/8 Zoll Flachschraubenzieher Schraubenschlüssel 1/8 Zoll Bohrerspitze (ARA)
  • Seite 38 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE DIE MONTAGE DER LINKEN TÜR Legen Sie die linke Tür (AGO) mit der Vorderseite nach unten hin. Schieben Sie die Türscharnier-Röhre (CHH) nach unten in die linke Tür, wie hier abgebildet. Ansicht von hinten Stecken Sie eine quadratische 1-Zoll-Endkappe (CIF) an ein Ende der quadratische Tür-Röhre (CHI), wie dargestellt.
  • Seite 39 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Schieben Sie die quadratische Tür-Röhre in die Öffnung am unteren Ende der Tür, bis die quadratische 1-Zoll- Nr. 10 x ¾ Zoll gewindebohrenden/selbstschneidenden Schraube (CHK) an dem hier dargestellten Bereich. Ansicht von hinten Quadratische 1-Zoll-Endkappe Anmerkung: Beim Einführen der quadratischen Tür-Röhre kann ein Gummihammer behilfl...
  • Seite 40 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE 3/8 Zoll Montieren Sie die inneren und äußeren Türgriffe an der Tür, indem Sie zwei (2) Nr. 10 x 1 3/4 Zoll Flachkopfschrauben (BYZ) und eine (1) Nr. 10 x 3/4 Zoll Flachkopfschraube (ADW) sowie drei (3) Nr. 10 x 1/2 Zoll Flachscheiben (AEE) einsetzen, wie hier dargestellt.
  • Seite 41 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE 7/16 Zoll Befestigen Sie den Verriegelungsmechanismus an der linken Tür mit den entsprechenden Eisenwaren, wie hier dargestellt. Ansicht von hinten WARNUNG Ziehen Sie die Überwurfmutter nicht zu stark an.
  • Seite 42 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Bohren Sie mit der 1/8 Zoll Bohrerspitze (ARA) (liegt bei) ein Loch durch den Kunststoff am unteren Ende der linken Tür und durch das Metallrohr an der Innenseite der Tür. Auf der Abbildung werden die genauen Einbauorte dargestellt.

  • Seite 43: Die Montage Der Rechten Tür

    DIE MONTAGE DER RECHTEN TÜR BENÖTIGTE EISENWAREN (BYK) Die Zubehörteile werden maßstabsgetreu dargestellt. Quadratische 1-Zoll- Endkappe Die hier dargestellte Größe der Teile ent- Die hier dargestellte Größe der Teile entspricht spricht 50 % der tatsächlichen Größe. 25% der tatsächlichen Größe. Innerer Griff Innerer Griff Äußerer Griff...
  • Seite 44 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE DIE MONTAGE DER RECHTEN TÜR Legen Sie die rechte Tür (AGZ) mit der Vorderseite nach unten hin. Schieben Sie die Türscharnier-Röhre (CHH) nach unten in die rechte Tür, wie hier abgebildet. Ansicht von hinten Stecken Sie eine quadratische 1-Zoll-Endkappe (CIF) an ein Ende der (CHI), wie dargestellt.
  • Seite 45 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Schieben Sie die quadratische Tür-Röhre in die Öffnung am unteren Ende der Tür, bis die quadratische 1-Zoll- Nr. 10 x ¾ Zoll gewindebohrenden/selbstschneidenden Schraube (CHK) an dem hier dargestellten Bereich. Ansicht von hinten Quadratische 1-Zoll-Endkappe Anmerkung: Beim Einführen der quadratischen Tür-Röhre kann ein Gummihammer behilfl...
  • Seite 46 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE (Nicht maßstabsgetreu.) Montieren Sie die inneren und äußeren Türgriffe (BYR und BYS) und den Innengriff (BBI) mit den entsprechenden Eisenwaren an der Tür. Legen Sie die Teile zur Seite. Rückseite der Tür...

  • Seite 47: Benötigte Metallteile

    MONTAGE DES GIEBELS BENÖTIGTE EISENWAREN (BYF) Die Zubehörteile werden maßstabsgetreu dargestellt. BENÖTIGTE METALLTEILE Die hier dargestellte Größe der Teile entspricht 8 % der tatsächlichen Größe. 54 3/8” 54 3/8 Zoll BENÖTIGTE KUNSTSTOFFTEILE Die hier dargestellte Größe der Teile entspricht 4 % der tatsächlichen Größe. (Ansicht von vorne) Eingangsgiebel (Ansicht von hinten)
  • Seite 48 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE MONTAGE DES HINTEREN GIEBELS Legen Sie den hinteren Giebel 2 (AGI) die Kante des hinteren Giebels 1 (AGH) über den hinteren Giebel 2, wie hier dargestellt, und richten die vier Löcher miteinander aus. Befestigen Sie die hinteren Giebel 1 und 2 aneinander, indem Sie drei (3) 1/4 Zoll x 5/8 Zoll Flachkopfschrauben (ADZ) benutzen, wie hier dargestellt.
  • Seite 49 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE MONTAGE DES EINGANGSGIEBELS Legen Sie den Eingangsgiebelbausatz (AGF) die Eingangskopfl eiste (AFE) den Löchern am Eingangsgiebelbausatz aus, wie hier dargestellt. Die eingekerbten, rechteckigen Löcher zeigen zum Giebel. Das eingekerbte, rechteckige Loch zeigt nach oben. 1/4 Zoll x 1 1/8 Zoll Flachkopfschrauben (ADV) am Eingangsgiebelbausatz.

  • Seite 50: Installation Der Tür Und Des Eingangsgiebels

    INSTALLATION DER TÜR UND DES EINGANGSGIEBELS BENÖTIGTE EISENWAREN (BYI) Die Zubehörteile werden maßstabsgetreu dargestellt. (*Sofern nicht anders angegeben). 1/4 Zoll Überwurfmutter Sicherungssplint 1/4 Zoll Nylon-Beilagscheibe *BYM Türbeschlag BENÖTIGTE METALLTEILE Die hier dargestellte Größe der Teile entspricht 8 % der tatsächlichen Größe. 70 7/8”...
  • Seite 51 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE 7/16 Zoll INSTALLATION DER TÜR Richten Sie die sechs Löcher am rechtwinkligen Türrahmen (BYB) mit den sechs Löchern an der Kante des rechten vorderen Eckwandpaneels aus. Befestigen Sie den Türrahmen mit sechs (6) 1/4 Zoll x 5/8 Zoll Flachkopfschrauben (ADZ) und sechs (6) 1/4 Zoll Nylon-Beilagscheiben (BXZ) am Wandpaneel.
  • Seite 52 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Richten Sie die fünf Löcher am linkswinkligen Türrahmen (BYA) mit den fünf Löchern an der Kante des linken vorderen Eckwandpaneels aus. Befestigen Sie den Türrahmen mit fünf (5) 1/4 Zoll x 3/4 Zoll Flachkopfschrauben (ADZ), zehn (10) 1/4 Zoll Nylon-Beilagscheiben (BXZ) und fünf (5) 1/4 Zoll Überwurfmuttern (ADJ) an dem Wandpaneel.
  • Seite 53 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Richten Sie das Loch unten am unteren Ende des Scharniers am linken Türbauteil mit dem Loch in der Türscharnierbuchse auf dem Fußboden Ihres Schuppens aus. Schieben Sie die Röhre des Türscharniers in die Türscharnierbuchse. Linkes Türbauteil Schieben Sie einen Sicherungssplint (AHP) durch die Buchse und das Türscharnier.
  • Seite 54 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE FÜR DIE SCHRITTE AUF DIESER SEITE WERDEN ZWEI ERWACHSENE BENÖTIGT. INSTALLATION DES EINGANGSGIEBELS Schieben Sie die beiden Löcher im Eingangsgiebelbauteil nach unten über das Türscharnierrohr der beiden Türen, wie hier dargestellt. Richten Sie die Löcher an den Seiten des Eingangsgiebelbauteils mit den Löchern im oberen Bereich der Eckwandpaneele aus und befestigen diese an den abgebildeten Positionen mit vier (4) 1/4 Zoll x 5/8 Zoll Flachkopfschrauben (ADZ).
  • Seite 55 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE (Nicht maßstabsgetreu.) Einkerbung neben der rechten Tür und positionieren ihn wie hier dargestellt. Schrauben nicht überdrehen. Rechte Tür Blick von innen nach außen.

  • Seite 56: Installation Der Träger, Des Hinteren Giebels Und Des Daches

    INSTALLATION DER TRÄGER, DES HINTEREN GIEBELS UND DES DACHES BENÖTIGTE EISENWAREN (BYL) Die Zubehörteile werden maßstabsgetreu dargestellt. (Es werden nicht alle Schrauben verwendet.) Giebel-Dach-Befestigungsbügel BENÖTIGTE METALLTEILE Die hier dargestellte Größe der Teile entspricht 15 % der tatsächlichen Größe. 26 11/16” 26 11/16 Zoll Dachstützrohr Trägerbausatz (x2)
  • Seite 57 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE BEI DIESEM SCHRITT WIRD KEIN ZUBEHÖR BENÖTIGT. BEI DEN SCHRITTEN IN DIESEM ABSCHNITT WERDEN 3 ERWACHSENE BENÖTIGT. INSTALLATION DER TRÄGER UND DES DACHES Rasten Sie ein Dachstützrohr (BYY) in die Einkerbung an der Mitte der Unterseite des Dachpaneels (AGQ) ein, wie hier 10.1 dargestellt.
  • Seite 58 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Stecken Sie die Giebel-Dach-Befestigungsbügel (BYT) in die Einkerbungen an der Kante des Dachpaneels und 10.3 schieben die Befestigungsbügel nach oben gegen den Eingangsgiebel. Stellen Sie bitte sicher, dass Sie die Befestigungsbügel wie hier dargestellt positionieren. Anmerkung: Die Giebel-Dach-Befestigungsbügel am Ende des Eingangsgiebels werden rückwärts hineingeschoben.
  • Seite 59 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Befestigen Sie die Dachpaneele am Träger und an den Wandpaneelen mit vier (4) 1/4 Zoll x 5/8 Zoll 10.4 Flachkopfschrauben (ADZ) und vier (4) 1/4 Zoll x 1 1/8 Zoll Flachkopfschrauben (ADV). Wiederholen Sie die Schritte 10.2-10.4 für das andere, vordere Dachpaneel.
  • Seite 60 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Setzen Sie die Enden des zweiten Trägerbauteils in die Nuten an den Oberkanten der nächsten 10.5 gegenüberliegenden Wandpaneele, wie hier dargestellt. Ein Erwachsener sollte das Trägerbauteil in Position halten, während Sie ein Dachpaneel zwischen den beiden Trägerbauteilen einsetzen. Die Kante des Dachpaneels passt unten in die Trägerführung.
  • Seite 61 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Befestigen Sie das hintere Giebelbauteil mit zwölf (12) 1/4 Zoll x 5/8 Zoll Flachkopfschrauben (ADZ) an den Oberkanten 10.6 der hinteren Wandpaneele.
  • Seite 62 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Befestigen Sie die letzten zwei Dachpaneele an dem Gartenschuppen. Befestigen Sie das hintere Giebelbauteil 10.7 an den Dachpaneelen mit acht (8) Giebel-Dach-Befestigungsbügeln (BYT) (alle in der hier dargestellten Richtung), sechzehn (16) 1/4 Zoll x 5/8 Zoll Flachkopfschrauben (ADZ) und acht (8) 1/4 Zoll x 1 1/8 Zoll Flachkopfschrauben (ADV). Die Schrauben (ADV) verbinden die Oberkanten der Wandpaneele mit den Unterseiten der Dachpaneele.
  • Seite 63 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Stecken Sie zwei (2) Dachabschlussblendenfilter (BYX) in den Einschub an einer Dachabschlussblende (BYW), wie hier 10.8 dargestellt. Wiederholen Sie diesen Schritt für die andere Dachabschlussblende. 11.10 Befestigen Sie die Dachabschlussblende an der Vorderseite des Gartenschuppens. Befestigen Sie die 10.9 Dachabschlussblende mit zwei (2) 1/4 Zoll x 5/8 Zoll Flachkopfschrauben (ADZ) an den beiden vorderen Dachpaneelen.
  • Seite 64 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Befestigen Sie die Dachabschlussblende mit zwei (2) 1/4 Zoll x 5/8 Zoll Flachkopfschrauben (ADZ) am Eingangsgiebel. 10.10 Blick nach oben vom Inneren des Schuppens Positionieren Sie das Dachfenster (BYV) auf der Dachabschlussblende, wie hier dargestellt. 10.11...
  • Seite 65 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE Befestigen Sie das Dachfenster an den Dachpaneelen mit achtzehn (18) 1/4 Zoll x 5/8 Zoll Flachkopfschrauben (ADZ). 10.12 11.12 Blick nach oben vom Inneren des Schuppens Befestigen Sie die zweite Dachabschlussblende (BYW) an der Rückseite des Gartenschuppens, wie Sie es an der 10.13 11.12 Vorderseite des Schuppens gemacht haben.
  • Seite 66 DIE LETZTEN SCHRITTE BENÖTIGTE EISENWAREN BEI DIESEM SCHRITT WERDEN KEINE EISENWAREN BENÖTIGT. BENÖTIGTE METALLTEILE IN DIESEM ABSCHNITT WERDEN KEINE METALLTEILE BENÖTIGT. BENÖTIGTE KUNSTSTOFFTEILE IN DIESEM ABSCHNITT WERDEN KEINE KUNSTSTOFFTEILE BENÖTIGT. BENÖTIGTE WERKZEUGE BZC Dichtmitteltube Ein Blatt Wachspapier Sicherheitsbrille Holzklemmstück...
  • Seite 67 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE AUF DIESER SEITE WERDEN KEINE EISENWAREN BENÖTIGT. Wachspapier Legen Sie ein kleines Blatt Wachspapier zwischen die Kante und das Fenster, wie hier dargestellt. Durch dieses 11.1 11.12 verfahren wird die Witterungsbeständigkeit Ihres Schuppens verbessert. Kleben Sie das Wachspapier mit einem Klebestreifen am Fenster fest, falls notwendig.
  • Seite 68 WERKZEUGE UND EISENWAREN FÜR DIESE SEITE AUF DIESER SEITE WIRD KEIN ZUBEHÖR BENÖTIGT. Holzklemmstück AUSRICHTUNG DER TÜR Es kann vorkommen, dass die Türen des Schuppens an der Oberseite nicht korrekt ausgerichtet sind (Abb.1). 12.2 Falls dies der Fall ist, ermitteln Sie, welche Seite höher ist und benutzen ein Holzklemmstück (AIX), um die hintere Ecke der höheren Seite etwas anzuheben, bis die Türen miteinander ausgerichtet sind (Abb.
  • Seite 69 REINIGUNG UND PFLEGE Wir gratulieren Ihnen zum Erwerb Ihres Lifetime® Lagerschuppens. Wenn Sie die nachstehenden Anleitungen befolgen, wird Ihnen Ihr Lifetime-Schuppen viele Jahre dienen und Ihnen Freude bereiten. Reinigung und Pfl ege Die Polyethylenwände und Regale sind schmutzabweisend und lösungsmittelbeständig. Die meisten Flecken können mit einem milden Reinigungsmittel und einer weichborstigen Bürste entfernt werden.
  • Seite 70 DER HERSTELLER BEHÄLT SICH DAS RECHT VOR, BEZÜGLICH DER GARANTIEANSPRÜCHE SUBSTITUTIONEN VORZUNEHMEN, FALLS DIE TEILE NICHT ERHÄLTLICH SIND ODER VERALTET SIND. 1. Lifetime garantiert dem Originalkäufer, dass die Gartenschuppen frei von Fabrikations- und Materialfehlern sind. Diese Garantie läuft über einen Zeitraum von 10 Jahren ab dem Originalkaufdatum. Das Wort „Fehler“ bedeutet Mängel, die den Gebrauch des Produktes beeinträchtigen.
  • Seite 71 ERWEITERN SIE IHR LIFETIME® -PRODUKT, INDEM SIE WEITERES ZUBEHÖR ODER ANDERE GROSSARTIGE PRODUKTE HINZUKAUFEN. Besuchen Sie unsere Internetseite, um Zubehör und andere Lifetime-Produkte zu kaufen: www.lifetime.com Oder rufen Sie uns an: 1-800-424-3865...
