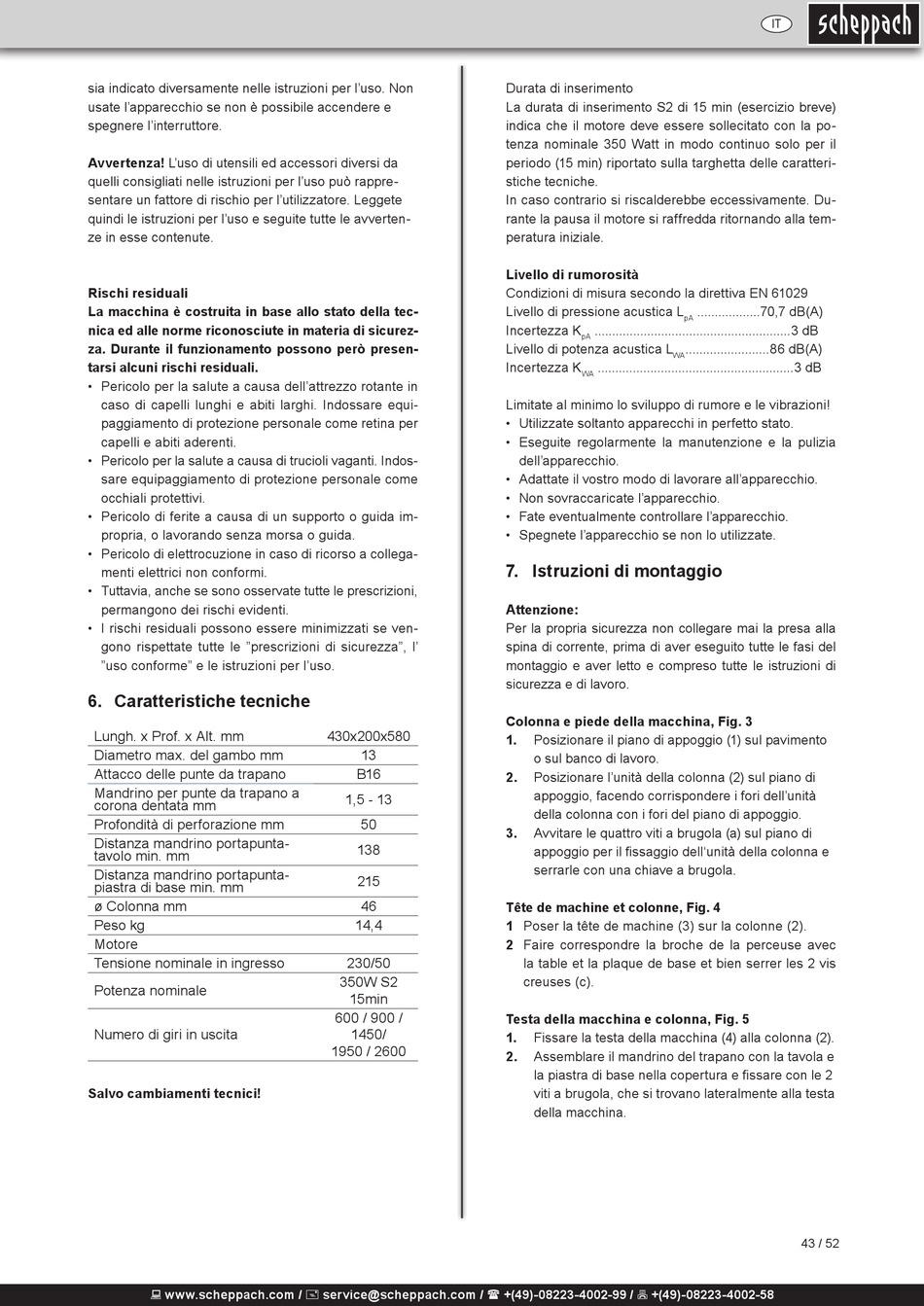

sia indicato diversamente nelle istruzioni per l'uso. Non
usate l'apparecchio se non è possibile accendere e
spegnere l'interruttore.
Avvertenza! L'uso di utensili ed accessori diversi da
quelli consigliati nelle istruzioni per l'uso può rappre-
sentare un fattore di rischio per l'utilizzatore. Leggete
quindi le istruzioni per l'uso e seguite tutte le avverten-
ze in esse contenute.
Rischi residuali
La macchina è costruita in base allo stato della tec-
nica ed alle norme riconosciute in materia di sicurez-
za. Durante il funzionamento possono però presen-
tarsi alcuni rischi residuali.
• Pericolo per la salute a causa dell'attrezzo rotante in
caso di capelli lunghi e abiti larghi. Indossare equi-
paggiamento di protezione personale come retina per
capelli e abiti aderenti.
• Pericolo per la salute a causa di trucioli vaganti. Indos-
sare equipaggiamento di protezione personale come
occhiali protettivi.
• Pericolo di ferite a causa di un supporto o guida im-
propria, o lavorando senza morsa o guida.
• Pericolo di elettrocuzione in caso di ricorso a collega-
menti elettrici non conformi.
• Tuttavia, anche se sono osservate tutte le prescrizioni,
permangono dei rischi evidenti.
• I rischi residuali possono essere minimizzati se ven-
gono rispettate tutte le "prescrizioni di sicurezza", l'
"uso conforme" e le istruzioni per l'uso.

6. Caratteristiche tecniche

Lungh. x Prof. x Alt. mm
Diametro max. del gambo mm
Attacco delle punte da trapano
Mandrino per punte da trapano a
corona dentata mm
Profondità di perforazione mm
Distanza mandrino portapunta-
tavolo min. mm
Distanza mandrino portapunta-
piastra di base min. mm
ø Colonna mm
Peso kg
Motore
Tensione nominale in ingresso
Potenza nominale
Numero di giri in uscita
Salvo cambiamenti tecnici!
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
430x200x580
13
B16
1,5 - 13
50
138
215
46
14,4
230/50
350W S2
15min
600 / 900 /
1450/
1950 / 2600
Durata di inserimento
La durata di inserimento S2 di 15 min (esercizio breve)
indica che il motore deve essere sollecitato con la po-
tenza nominale 350 Watt in modo continuo solo per il
periodo (15 min) riportato sulla targhetta delle caratteri-
stiche tecniche.
In caso contrario si riscalderebbe eccessivamente. Du-
rante la pausa il motore si raffredda ritornando alla tem-
peratura iniziale.
Livello di rumorosità
Condizioni di misura secondo la direttiva EN 61029
Livello di pressione acustica L
Incertezza K
........................................................3 dB
pA
Livello di potenza acustica L
WA
Incertezza K
........................................................3 dB
WA
Limitate al minimo lo sviluppo di rumore e le vibrazioni!
• Utilizzate soltanto apparecchi in perfetto stato.
• Eseguite regolarmente la manutenzione e la pulizia
dell'apparecchio.
• Adattate il vostro modo di lavorare all'apparecchio.
• Non sovraccaricate l'apparecchio.
• Fate eventualmente controllare l'apparecchio.
• Spegnete l'apparecchio se non lo utilizzate.

7. Istruzioni di montaggio

A
ttenzione:
Per la propria sicurezza non collegare mai la presa alla
spina di corrente, prima di aver eseguito tutte le fasi del
montaggio e aver letto e compreso tutte le istruzioni di
sicurezza e di lavoro.
Colonna e piede della macchina, Fig. 3
1.
Posizionare il piano di appoggio (1) sul pavimento
o sul banco di lavoro.
2.
Posizionare l'unità della colonna (2) sul piano di
appoggio, facendo corrispondere i fori dell'unità
della colonna con i fori del piano di appoggio.
3.
Avvitare le quattro viti a brugola (a) sul piano di
appoggio per il fissaggio dell'unità della colonna e
serrarle con una chiave a brugola.
Tête de machine et colonne, Fig. 4
1 Poser la tête de machine (3) sur la colonne (2).
2 Faire correspondre la broche de la perceuse avec
la table et la plaque de base et bien serrer les 2 vis
creuses (c).
Testa della macchina e colonna, Fig. 5
1.
Fissare la testa della macchina (4) alla colonna (2).
2.
Assemblare il mandrino del trapano con la tavola e
la piastra di base nella copertura e fissare con le 2
viti a brugola, che si trovano lateralmente alla testa
della macchina.
IT
..................70,7 dB(A)
pA
........................86 dB(A)
43 / 52
