20000003970
A10 basic_062016
Betriebsanleitung
Ursprungssprache
Operating instructions
Mode d'emploi
Руководство по эксплуатации
使用说明
取扱説明書
사용 설명서
I
ndicaciones de seguridad
Veiligheidsaanwijzingen
Avvertenze per la sicurezza
Säkerhetsanvisningar
Sikkerhedshenvisninger
Sikkerhetsinformasjon
Turvallisuusohjeet
Instruções de segurança
Wskazówki bezpieczeństwa
BezpeČnostní upozornĕnÍ
DE
3
EN
14
FR
25
RU
36
ZH
47
JA
58
KO
69
ES
80
NL
81
IT
82
SV
83
DA
84
NO
85
FI
86
PT
87
PL
88
CS
89
IKA
A10 basic
®
Biztonsági utasitások
Varnostna navodila
Bezpečnostné pokyny
Ohutusjuhised
Drošības norādījumi
Saugos nurodymai
Инструкции за безопасност
Indicaţii de siguranţă
Υποδείξεις ασφαλείας
HU
90
SL
91
SK
92
ET
93
LV
94
LT
95
BG
96
RO
97
EL
98
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für IKA A10 basic
Inhaltszusammenfassung für IKA A10 basic
- Seite 1 20000003970 A10 basic_062016 A10 basic ® Betriebsanleitung Ursprungssprache Operating instructions Mode d’emploi Руководство по эксплуатации 使用说明 取扱説明書 사용 설명서 Biztonsági utasitások ndicaciones de seguridad Varnostna navodila Veiligheidsaanwijzingen Bezpečnostné pokyny Avvertenze per la sicurezza Ohutusjuhised Säkerhetsanvisningar Drošības norādījumi Sikkerhedshenvisninger Saugos nurodymai Sikkerhetsinformasjon Инструкции...
-
Seite 3: Inhaltsverzeichnis
Ursprungssprache Inhaltsverzeichnis Seite Konformitätserklärung Zeichenerklärung Sicherheitshinweise Bestimmungsgemäßer Gebrauch Auspacken Wissenswertes Inbetriebnahme Timerfunktion Intervallfunktion Auswechseln und Ersetzen der Mahlwerkzeuge Wartung und Reinigung Fehlercodes Zubehör Gewährleistung Technische Daten Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass dieses Produkt den Bestimmungen der Richtlinien 2014/35/EU, 2006/42/EG, 2014/30/EU und 2011/65/EU entspricht und mit den folgenden Normen und normative Dokumenten übereinstimmt: EN 61010-1, EN 61010-2-051, EN 61326-1, EN 60529 und EN ISO 12100. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Lesen Sie die Betriebsanleitung vor Inbetriebnah- • Zerkleinern Sie keine explosiven, giftigen oder gesund- me vollständig und beachten Sie die Sicherheits- heitsgefährdende Stoffe. hinweise. • Beachten Sie einschlägigen Sicherheitshinweise und Richt- • Bewahren Sie die Betriebsanleitung für alle zugänglich linien zum Thema Staubexplosionen. -
Seite 5: Bestimmungsgemäßer Gebrauch

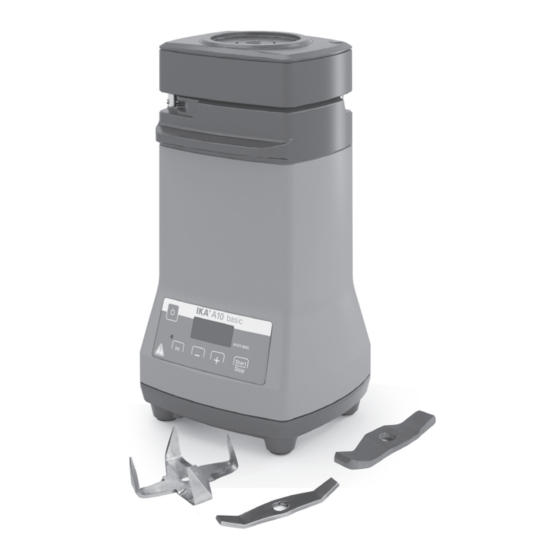

Bestimmungsgemäßer Gebrauch • Verwendung Die Mühle ist nicht zum Mahlen WARNUNG Die A10 basic ist eine Batch-Mühle, die sich sowohl für von nassem Material mit zu hohem das Prallmahlen als auch für das Schneidmahlen eignet. Wassergehalt geeignet. Andernfalls könnte Wasser aus der Mahlkammer austreten und das Prallmahlen: Gerät beschädigen. -
Seite 6: Wissenswertes
Härten ist der Verschleiß am Zerkleinerungswerkzeug sehr hoch und das Mahlen deshalb unwirtschaftlich. Wird die Arbeiten mit dem A10.4 Mahlkammer-Reduzierstück: A10 basic für Mahlgüter mit Härten über 5 Mohs einge- Bei sehr leichten Proben oder einer sehr kleinen Proben- setzt, muss der verschleißfestere Hartmetallschläger A10.3... - Seite 7 Speziell beim Mahlen ölhaltiger Proben und ähnlicher Mate- rialien darf die Mahlkammer nur zur Hälfte gefüllt werden. In der A10 basic sind folgende Kühlverfahren möglich: Zunächst das Aufgabegut in den Mahlbecher geben und Hinweis: Im Mahlgut enthaltene Feuchtigkeit kann auf- dann zerstoßenes Trockeneis dazugeben.
-
Seite 8: Inbetriebnahme
Inbetriebnahme Beachten Sie die in den “Technischen Daten“ aufgeführ- Nach dem Einstecken des Netzsteckers leuchten alle LEDs ten Umgebungsbedingungen. während des Selbsttests kurz auf. Überprüfen Sie, ob die auf dem Typenschild angegebene Spannung mit der verfügbaren Netzspannung überein- stimmt. Anschließend wird die Software-Versionsnummer angezeigt. Die verwendete Steckdose muss ge- erdet sein (Schutzleiterkontakt). -
Seite 9: Auswechseln Und Ersetzen Der Mahlwerkzeuge
Auswechseln und Ersetzen der Mahlwerkzeuge Vor dem Auswechseln oder Ersetzen der Hinweis: Zum Herausnehmen des Sternmessers A10.2 Mahlwerkzeuge den Netzstecker ziehen! die Haken an dem Halter zum Festhalten des Messers ver- wenden. Das Messer kann dann aus der Kammer entnom- Zum Auswechseln und Ersetzen der Mahlwerkzeuge wie men werden (siehe Fig. -
Seite 10: Wartung Und Reinigung
Wartung und Reinigung Wartung Sollten sich die Schläger bzw. Messer im Laufe der Zeit, besonders bei stetigem Mahlen sehr harter Substanzen, Sechskantmutter abgenutzt haben, so dass ein schnelles Mahlen mit ent- Mahlwerkzeug sprechender Qualität nicht mehr möglich ist, müssen die abgenutzten Teile ersetzt werden. - Seite 11 Fordern Sie hierzu das Formular “Unbedenklichkeits- die Ablassöffnung gereinigt werden (siehe Fig.16). bescheinigung“ bei IKA an, oder verwenden Sie den ® download Ausdruck des Formulares auf der IKA Website ® Hinweis: Beachten Sie die Gefährdung durch Staubbildung! www.ika.com. Senden Sie im Reparaturfall das Gerät in der Originalver- packung zurück.
-
Seite 12: Fehlercodes
- Gerät ausschalten - Netzspannung prüfen Lässt sich der Fehler durch die beschriebenen Maßnahmen nicht beseitigen oder bei einem anderen Fehler: - wenden Sie sich bitte an die IKA Serviceabteilung. ® - senden Sie das Gerät mit einer kurzen Fehlerbeschreibung ein. -
Seite 13: Technische Daten
Technische Daten Betriebsspannung 220–240 ± 10 % 100–120 ± 10 % Frequenz 50 / 60 Motorleistung Aufnahme Motorleistung Abgabe Nenndrehzahl 25000 ± 2 % Max. Umfangsgeschwindigkeit Motor bürstenloser Motor Max. Nutzvolumen Max. Aufgabeguthärte Mohs Max. Aufgabekorngröße 6 - Prallmahlen 10 - Schneidmahlen Produktberührende Teile Edelstahl Kurzzeitbetrieb (KB)
