MSA
MSA AUER

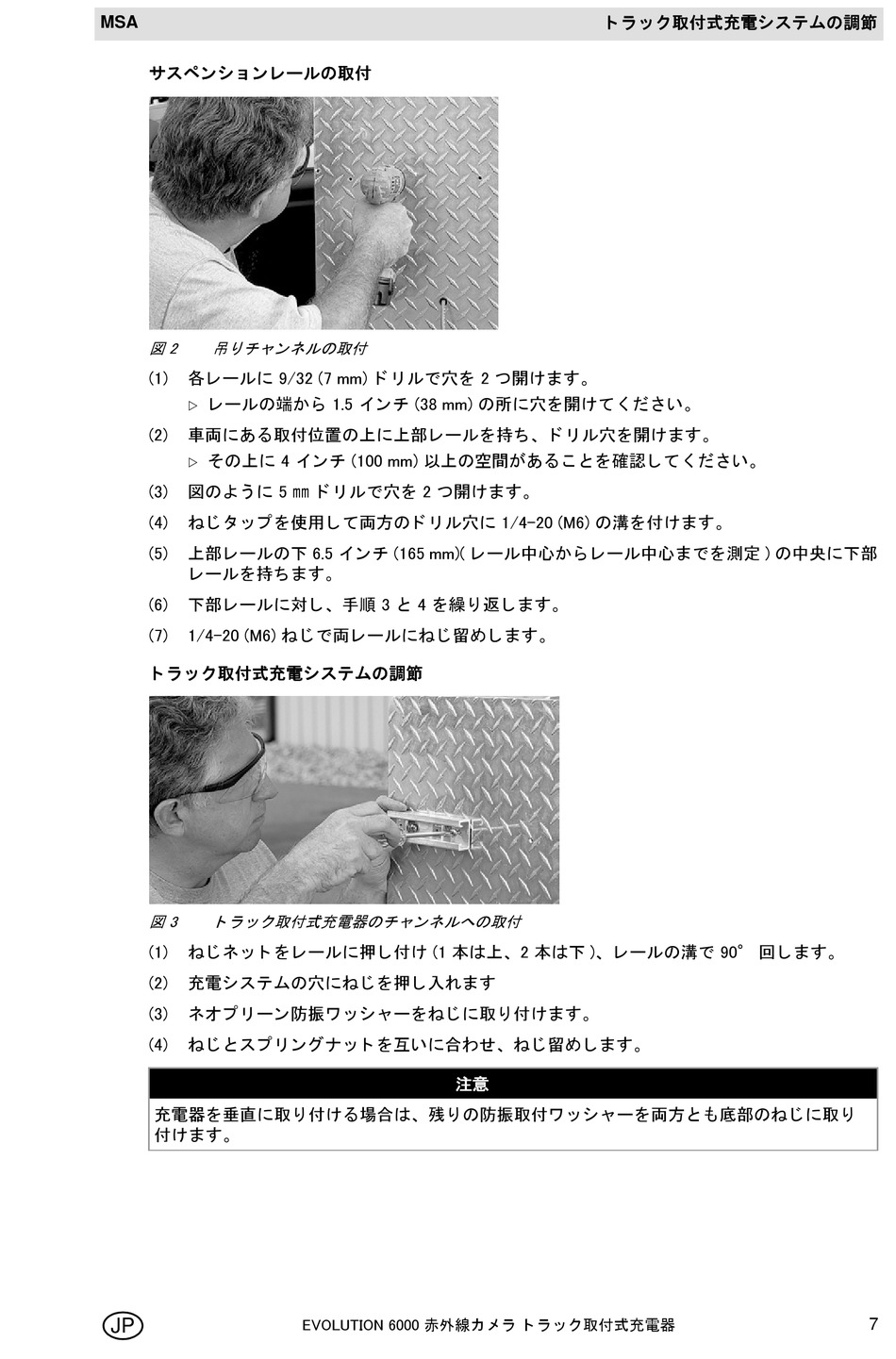

サスペ ン シ ョ ン レールの取付
図 2
吊 り チ ャ ンネルの取付
(1)
各レールに 9/32 (7 mm) ド リ ルで穴を 2 つ開けます。
レールの端か ら 1.5 イ ン チ (38 mm) の所に穴を開けて く だ さ い。
(2)
車両にあ る取付位置の上に上部レールを持ち、 ド リ ル穴を開けます。
その上に 4 イ ン チ (100 mm) 以上の空間があ る こ と を確認 し て く だ さ い。
(3)
図のよ う に 5 ㎜ ド リ ルで穴を 2 つ開けます。
(4)
ね じ タ ッ プ を使用 し て両方の ド リ ル穴に 1/4-20 (M6) の溝を付けます。
(5)
上部レ ールの下 6.5 イ ン チ (165 mm)( レ ール中心か ら レ ール中心ま で を測定 ) の中央に下部
レ ールを持ち ます。
(6)
下部レールに対 し 、 手順 3 と 4 を繰 り 返 し ます。
(7)
1/4-20 (M6) ね じ で両レールにね じ 留め し ます。
ト ラ ッ ク取付式充電シ ス テムの調節
図 3
ト ラ ッ ク取付式充電器のチ ャ ンネルへの取付
(1)
ね じ ネ ッ ト を レールに押 し 付け (1 本は上、 2 本は下 )、 レールの溝で 90° 回 し ます。
(2)
充電シ ス テムの穴にね じ を押 し 入れます
(3)
ネオプ リ ーン防振ワ ッ シ ャ ーをね じ に取 り 付けます。
(4)
ね じ と ス プ リ ン グナ ッ ト を互いに合わせ、 ね じ 留め し ます。
充電器を垂直に取 り 付ける場合は、 残 り の防振取付ワ ッ シ ャ ーを両方 と も 底部のね じ に取 り
付けます。
JP
注意
EVOLUTION 6000 赤外線カ メ ラ ト ラ ッ ク取付式充電器
ト ラ ッ ク取付式充電シ ス テムの調節
7
