Bauanleitung 101.832
Kipplore
1
1a

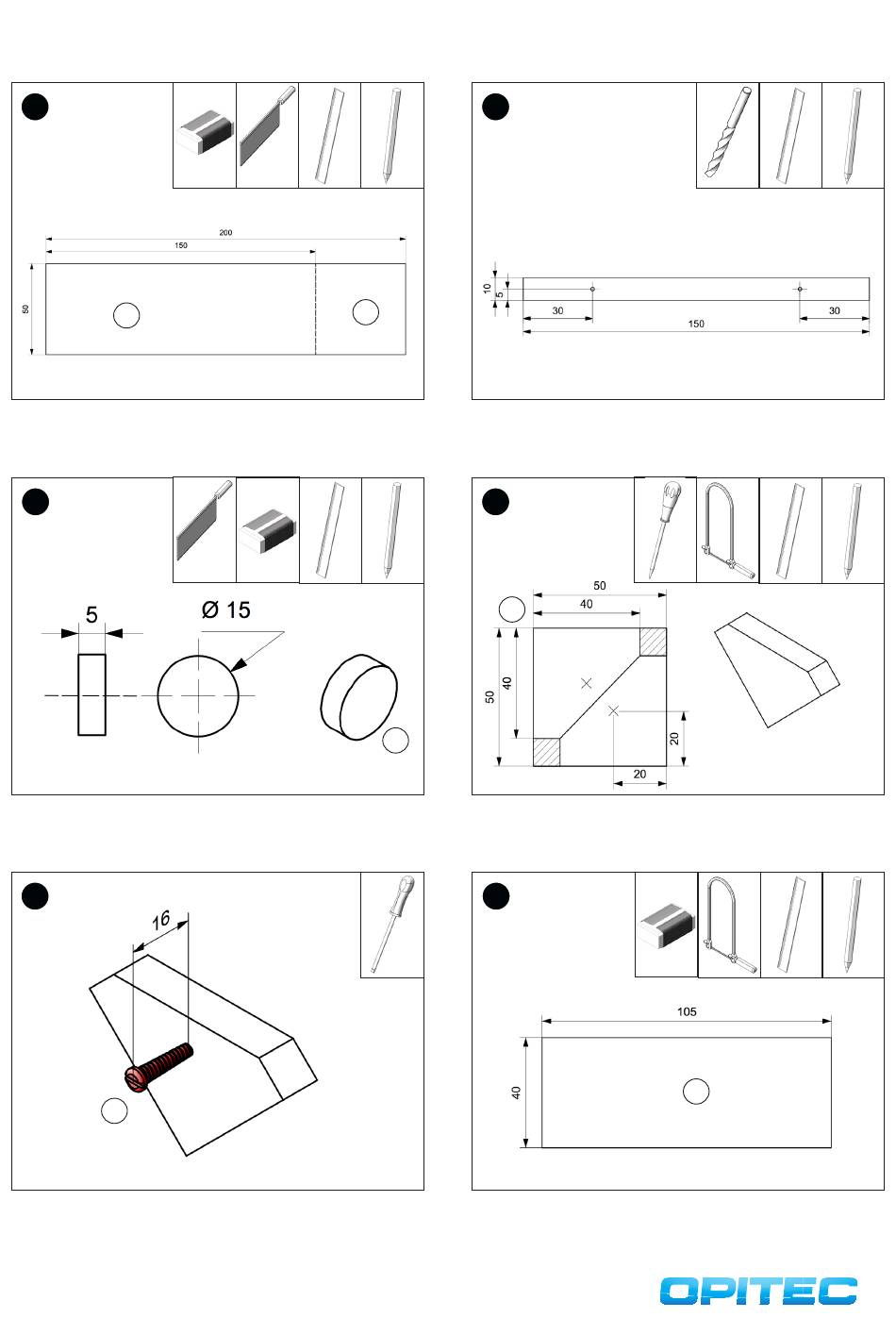

Die Holzleiste (1) wie abgebildet auf 150mm kürzen. Sägekanten
säubern. Leistenabschnitt (1b) wird in späterem Arbeitsschritt für den
Kipper benötigt!
3
Vom Rundstab (5) vier Puffer mit 5mm-Länge absägen und versäubern.
5
10
Jeweils eine Schraube (10) in die markierten Stellen der Stirnwände
(1b) drehen, so dass eine Schaftlänge von ca. 16mm übersteht.
2
2
1b
Nach Zeichnung die Bohrungen für die Radschrauben auf beiden längs-
seiten markieren und mit einem 1,5mm-Bohrer vorbohren.
4
1b
5
Nach Zeichnung die Stirnwände des Kippers auf den Kieferleisten-
abschnitt (1b) übertragen und aussägen. Die Markierungen für die
Kippachse übertragen und vorstechen.
6
Von der Holzleiste (2) zwei Stücke105x40x5 ablängen und Sägeschnitte
säubern.
ø 1,5
2
