Bauanleitung 101.832
Kipplore
7
4
Vom Rundstab (4) auf 105mm kürzen.
9

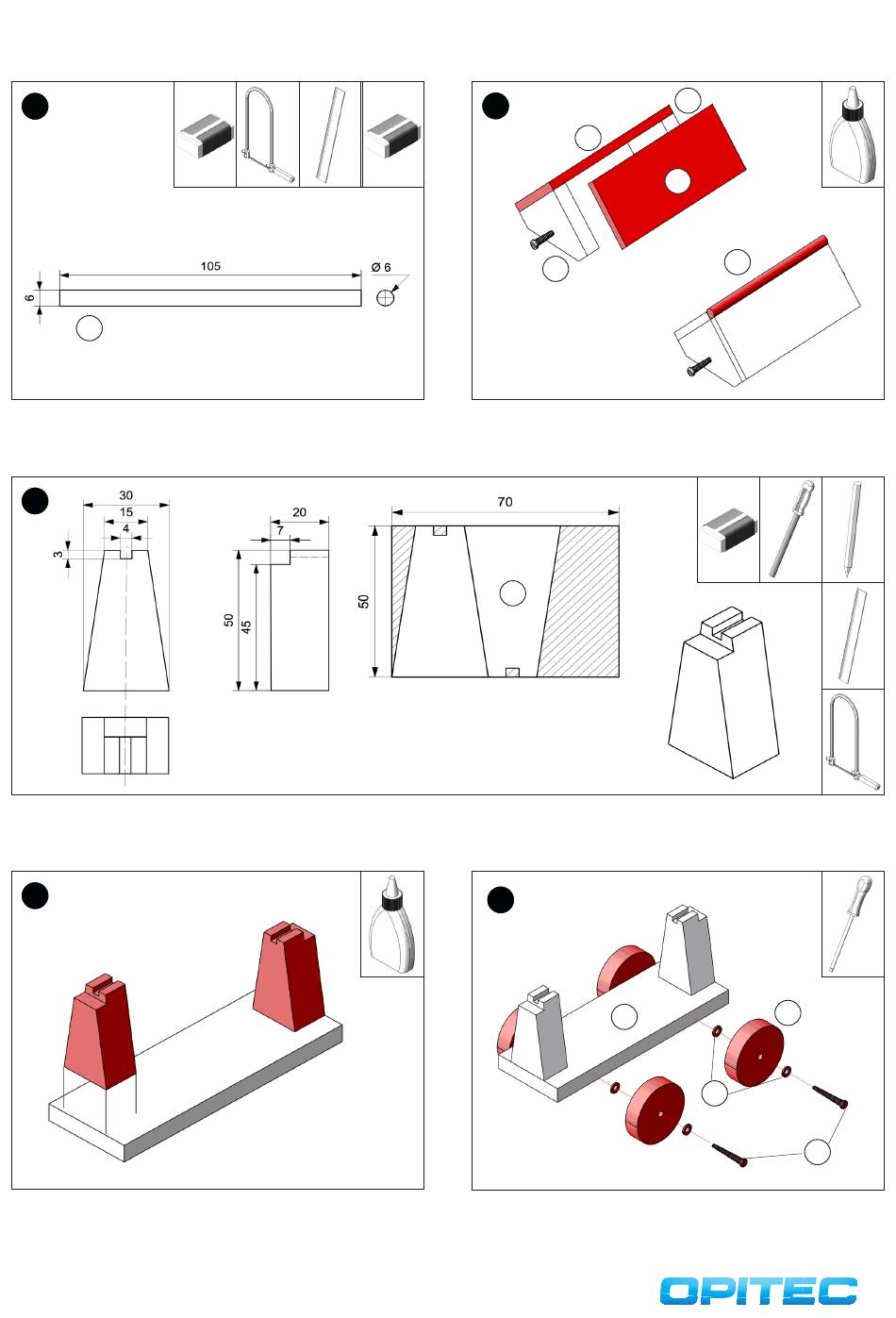

Nach Zeichnung Lagerblöcke (3) auf die Kieferleiste (3) 75x50x20mm übertragen und aussägen. Aussparung herausarbeiten und Lagerblöcke mit
Schleifpapier und Feile versäubern.
10
Lagerblöcke wie abgebildet ausgemittelt und bündig zu den Kanten
der Leiste (1a) aufleimen.
3
8
2
1b
Die Teile (1b, 2 und 4) nach Abbildung zusammenleimen.
3
11
1a
Die Räder (6) mit den Unterlegscheiben (9) sowie den Schrauben (10)
an der Grundplatte (1a) anschrauben.
1b
2
4
6
9
10
