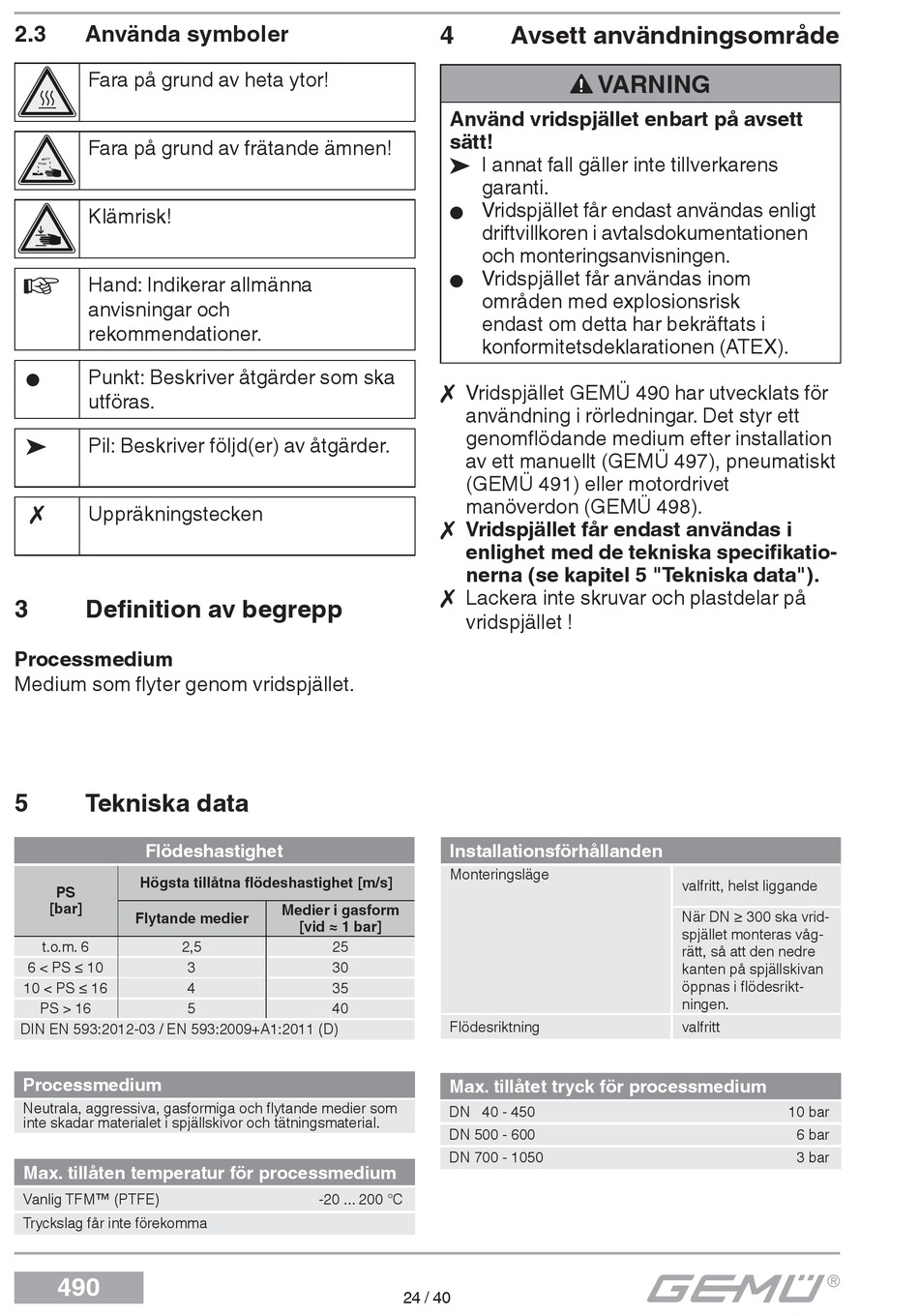

2.3 Använda symboler
Fara på grund av heta ytor!
Fara på grund av frätande ämnen!
Klämrisk!
Hand: Indikerar allmänna
anvisningar och
rekommendationer.
Punkt: Beskriver åtgärder som ska
G
utföras.
Pil: Beskriver följd(er) av åtgärder.
®
Uppräkningstecken

3 Defi nition av begrepp
Processmedium
Medium som fl yter genom vridspjället.
5

Tekniska data

Flödeshastighet
Högsta tillåtna fl ödeshastighet [m/s]
PS
[bar]
Flytande medier
t.o.m. 6 2,5
6 < PS ≤ 10
10 < PS ≤ 16
PS > 16
DIN EN 593:2012-03 / EN 593:2009+A1:2011 (D)
Processmedium
Neutrala, aggressiva, gasformiga och fl ytande medier som
inte skadar materialet i spjällskivor och tätningsmaterial.
Max. tillåten temperatur för processmedium
Vanlig TFM™ (PTFE)
Tryckslag får inte förekomma
490
Medier i gasform
[vid ≈ 1 bar]
25
3 30
4 35
5 40
-20 ... 200 °C
4 Avsett användningsområde
Använd vridspjället enbart på avsett
sätt!
® I annat fall gäller inte tillverkarens
garanti.
Vridspjället får endast användas enligt
G
driftvillkoren i avtalsdokumentationen
och monteringsanvisningen.
Vridspjället får användas inom
G
områden med explosionsrisk
endast om detta har bekräftats i
konformitetsdeklarationen (ATEX).
 Vridspjället GEMÜ 490 har utvecklats för
användning i rörledningar. Det styr ett
genomfl ödande medium efter installation
av ett manuellt (GEMÜ 497), pneumatiskt
(GEMÜ 491) eller motordrivet
manöverdon (GEMÜ 498).
 Vridspjället får endast användas i
enlighet med de tekniska specifi katio-
nerna (se kapitel 5 "Tekniska data").
 Lackera inte skruvar och plastdelar på
vridspjället !
Installationsförhållanden
Monteringsläge
Flödesriktning
Max. tillåtet tryck för processmedium
DN 40 - 450
DN 500 - 600
DN 700 - 1050
24 / 40
VARNING
valfritt, helst liggande
När DN ≥ 300 ska vrid-
spjället monteras våg-
rätt, så att den nedre
kanten på spjällskivan
öppnas i flödesrikt-
ningen.
valfritt
10 bar
6 bar
3 bar
