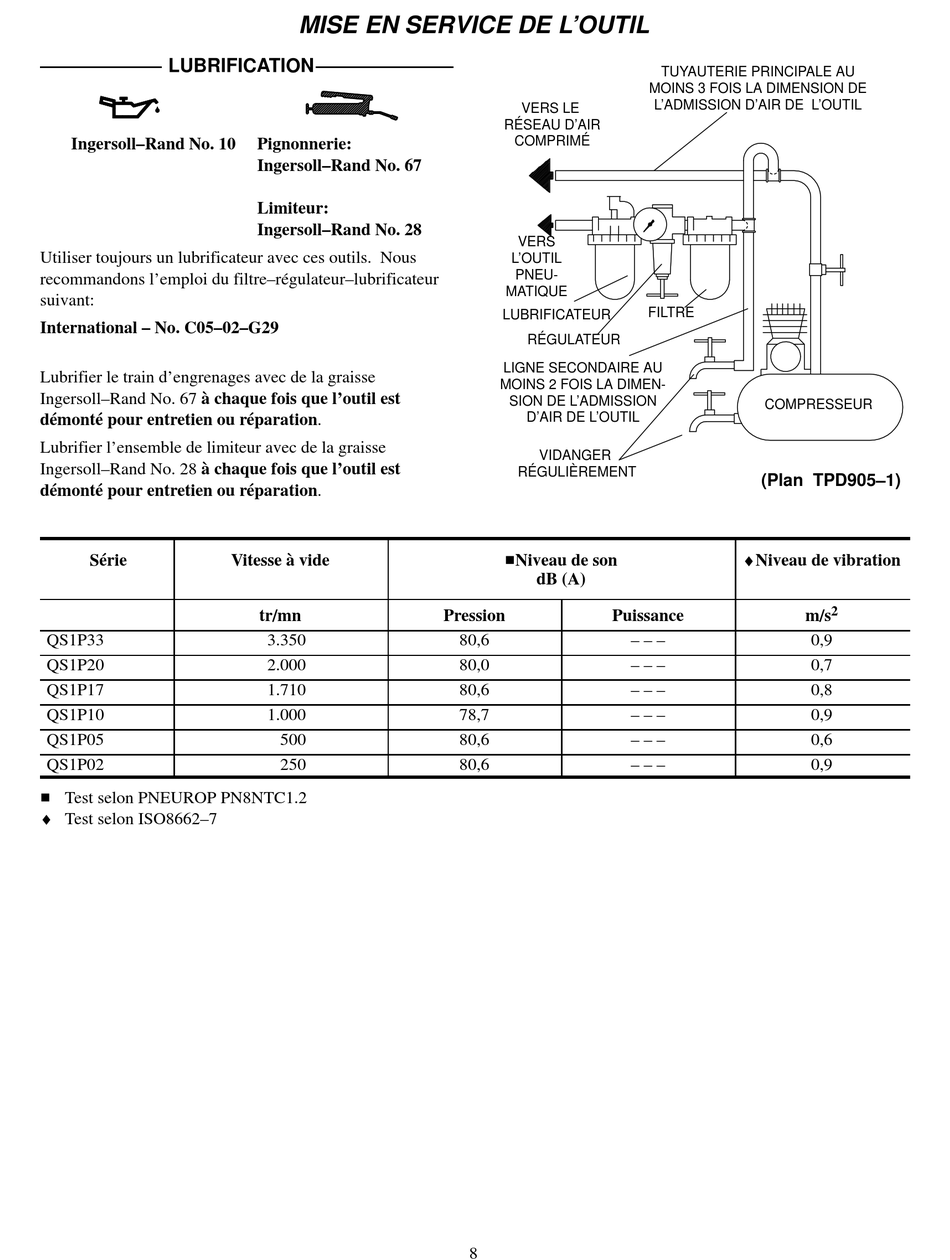

LUBRIFICATION
Ingersoll–Rand No. 10
Utiliser toujours un lubrificateur avec ces outils. Nous
recommandons l'emploi du filtre–régulateur–lubrificateur
suivant:
International – No. C05–02–G29
Lubrifier le train d'engrenages avec de la graisse
Ingersoll–Rand No. 67 à chaque fois que l'outil est
démonté pour entretien ou réparation.
Lubrifier l'ensemble de limiteur avec de la graisse
Ingersoll–Rand No. 28 à chaque fois que l'outil est
démonté pour entretien ou réparation.
Série
QS1P33
QS1P20
QS1P17
QS1P10
QS1P05
QS1P02
H Test selon PNEUROP PN8NTC1.2
♦ Test selon ISO8662–7
MISE EN SERVICE DE L'OUTIL
Pignonnerie:
Ingersoll–Rand No. 67
Limiteur:
Ingersoll–Rand No. 28
Vitesse à vide
tr/mn
3.350
2.000
1.710
1.000
500
250
VERS LE
RÉSEAU D'AIR
COMPRIMÉ
VERS
L'OUTIL
PNEU-
MATIQUE
LUBRIFICATEUR
RÉGULATEUR
LIGNE SECONDAIRE AU
MOINS 2 FOIS LA DIMEN-
SION DE L'ADMISSION
D'AIR DE L'OUTIL
VIDANGER
RÉGULIÈREMENT
HNiveau de son
dB (A)
Pression Puissance
80,6
80,0
80,6
78,7
80,6
80,6
8
TUYAUTERIE PRINCIPALE AU
MOINS 3 FOIS LA DIMENSION DE
L'ADMISSION D'AIR DE L'OUTIL
FILTRE
COMPRESSEUR
(Plan TPD905–1)
♦Niveau de vibration
m/s
– – –
– – –
– – –
– – –
– – –
– – –
2
0,9
0,7
0,8
0,9
0,6
0,9
