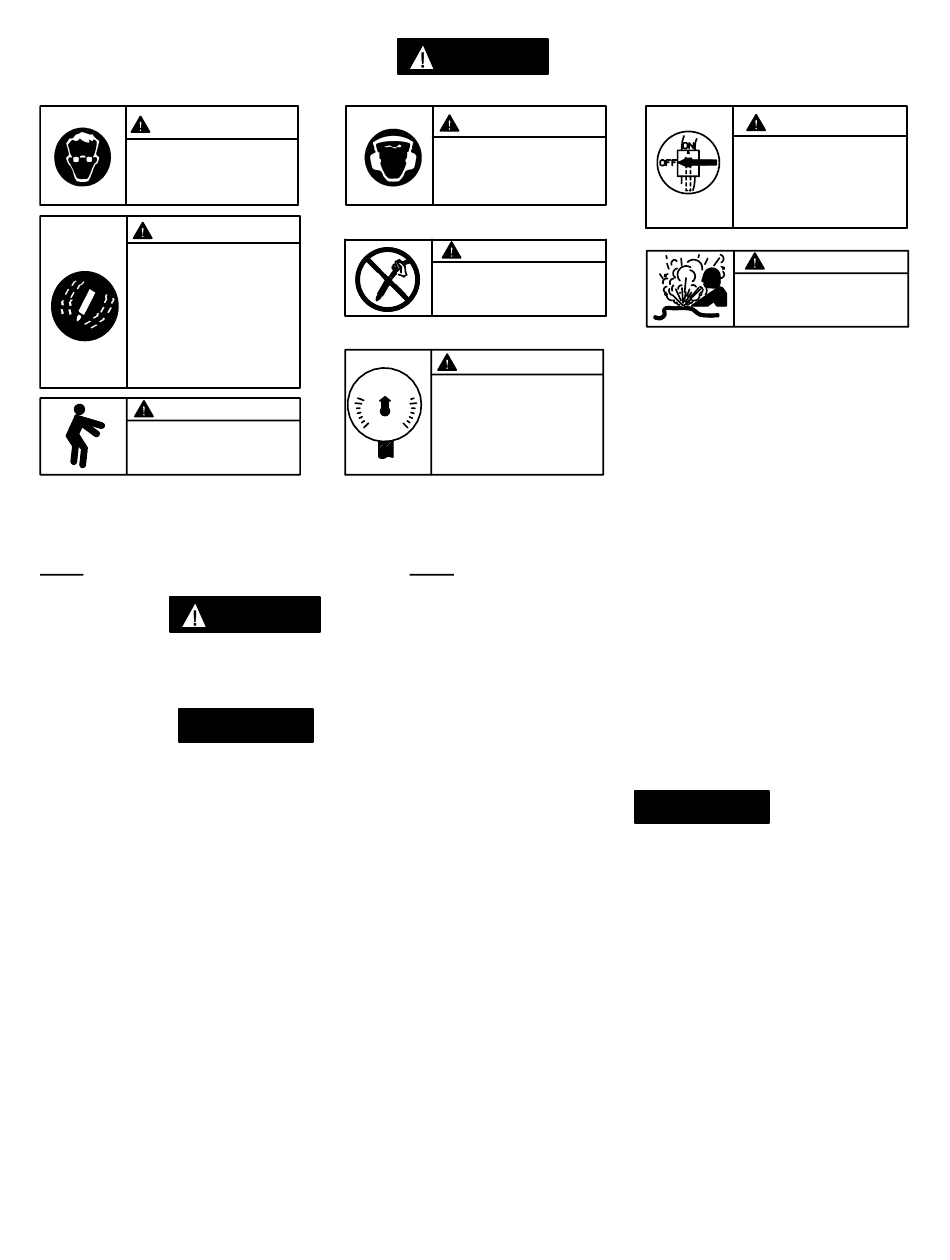

Anweisungen Auf Warnschildern - Ingersoll-Rand QS1P33 Betriebsanleitung

DIE NICHTEINHALTUNG DIESER WARNHINWEISE KANN ZU VERLETZUNGEN FÜHREN.
ACHTUNG
Beim Betreiben oder Warten
dieses Werkzeuges stets
Augenschutz tragen.
ACHTUNG
Druckluftbetriebene Werkzeuge
können während des Betriebs
vibrieren. Vibrationen, häufige
gleichförmige Bewegungen oder
unbequeme Positionen können
schädlich für Hände und Arme
sein. Bei Unbehagen, Kribbeln
oder Schmerzen das Werkzeug
nicht mehr benutzen. Vor dem
erneuten Arbeiten mit dem
Werkzeug ärztliche Hilfe auf-
suchen.
ACHTUNG
Während des Betreibens für
festen Halt sorgen und den
Körper nicht zu weit nach vorne
beugen.
EINSTELLUNG DER KUPPLUNG
ACHTUNG
Das Werkzeug vor dem Einstellen der Kupplung
von der Druckluftversorgung abschalten.
HINWEIS
Die Abdeckung der Kupplungseinstellöffnung
besitzt ein Linksgewinde. Zum Lösen oder
Entfernen der Abdeckung diese im Uhrzeigersinn
drehen.
1. Abdeckung der Kupplungseinstellöffnung weit genug
abschrauben, um die Einstellöffnung im
Kupplungsgehäuse freizulegen.
2. Einen 1/4" Innensechskantschlüssel in den
Schraubvorsatz einstecken und den
Kupplungsmechanismus drehen, bis ein Abstand

ANWEISUNGEN AUF WARNSCHILDERN

90 psig
(6.2bar/620kPa)
EINSTELLUNGEN
ACHTUNG
ACHTUNG
Beim Betreiben dieses
Werkzeuges stets
Gehörschutz tragen.
ACHTUNG
Das Werkzeug nicht am
Schlauch tragen.
ACHTUNG
Mit einem maximalen
Luftdruck von 6,2 bar/620
kPa (90 psig) betreiben.
zwischen der Scheibe der Kupplungs–Einstellmutter
und der Kupplungs–Einstellmutter sichtbar ist.
3. Einen Schraubendreher mit Nr. 1 Phillips–Klinge
verwenden, die Klinge in die Öffnung einschieben und
den Schraubendreher drehen, um die Kupplung
einzustellen. Schraubendreher im Uhrzeigersinn
drehen, um die Spannung der Kupplungsfeder und
damit das Drehmoment zu verringern; durch Drehen
gegen den Uhrzeigersinn Federspannung und
Drehmoment erhöhen.
Die Kupplung wird am besten während der Arbeit
mit dem Werkzeug eingestellt; das
Ausgangsdrehmoment wird so lange erhöht oder
verringert bis die gewünschte Einstellung erreicht
ist. In jedem Fall wird empfohlen, die endgültige
Einstellung schrittweise zu machen.
12
ACHTUNG
Vor Wartungsarbeiten oder
dem Austausch von Zubehör
ist das Werkzeug von der
Druckluftversorgung ab-
zuschalten.
ACHTUNG
Keine beschädigten,
durchgescheuerten oder
abgenutzten Luftschläuche
und Anschlüsse verwenden.
HINWEIS
