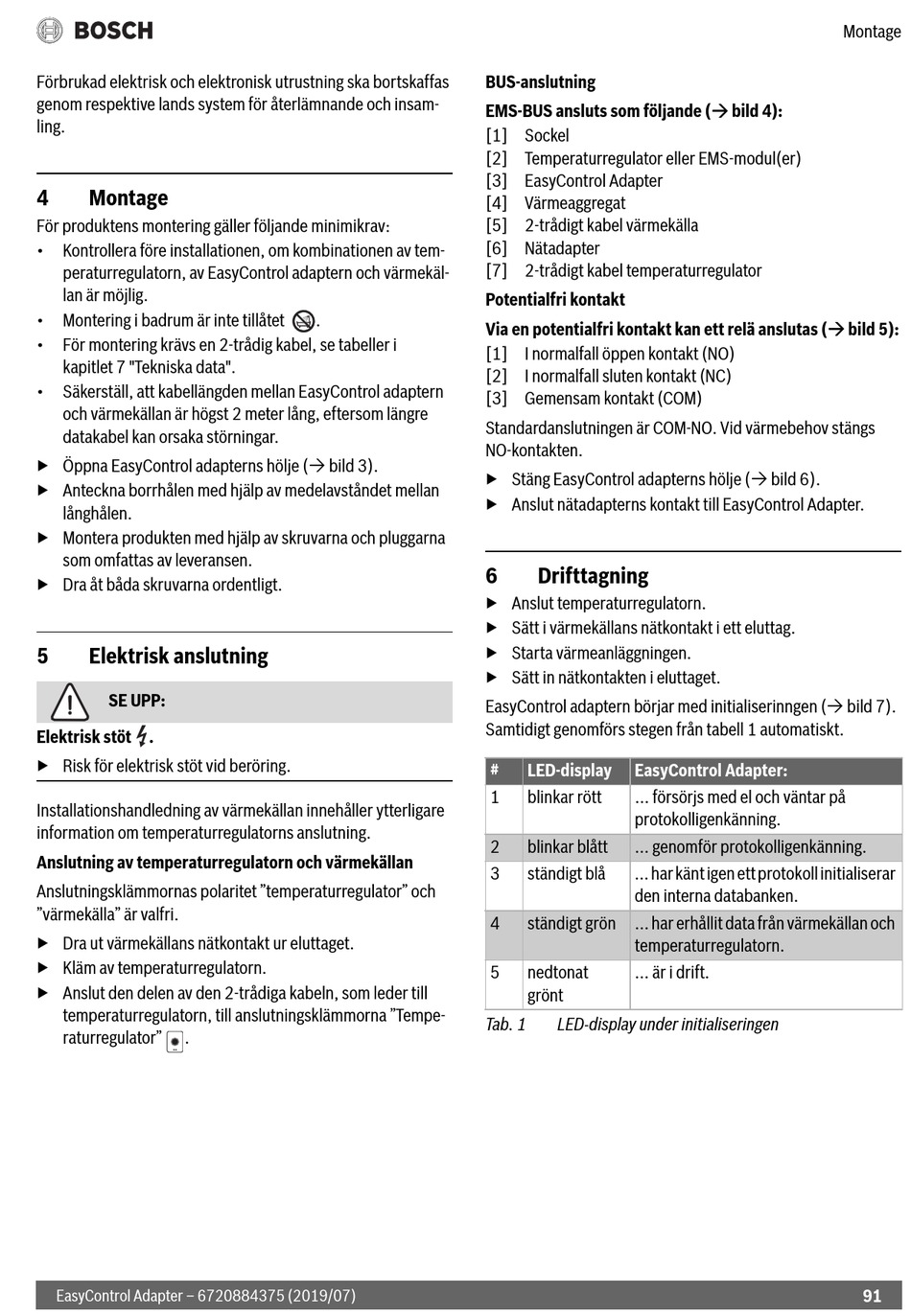

Förbrukad elektrisk och elektronisk utrustning ska bortskaffas
genom respektive lands system för återlämnande och insam-
ling.
4

Montage

För produktens montering gäller följande minimikrav:
• Kontrollera före installationen, om kombinationen av tem-
peraturregulatorn, av EasyControl adaptern och värmekäl-
lan är möjlig.
• Montering i badrum är inte tillåtet
• För montering krävs en 2-trådig kabel, se tabeller i
kapitlet 7 "Tekniska data".
• Säkerställ, att kabellängden mellan EasyControl adaptern
och värmekällan är högst 2 meter lång, eftersom längre
datakabel kan orsaka störningar.
▶ Öppna EasyControl adapterns hölje ( bild 3).
▶ Anteckna borrhålen med hjälp av medelavståndet mellan
långhålen.
▶ Montera produkten med hjälp av skruvarna och pluggarna
som omfattas av leveransen.
▶ Dra åt båda skruvarna ordentligt.
5

Elektrisk anslutning

SE UPP:
Elektrisk stöt .
▶ Risk för elektrisk stöt vid beröring.
Installationshandledning av värmekällan innehåller ytterligare
information om temperaturregulatorns anslutning.
Anslutning av temperaturregulatorn och värmekällan
Anslutningsklämmornas polaritet "temperaturregulator" och
"värmekälla" är valfri.
▶ Dra ut värmekällans nätkontakt ur eluttaget.
▶ Kläm av temperaturregulatorn.
▶ Anslut den delen av den 2-trådiga kabeln, som leder till
temperaturregulatorn, till anslutningsklämmorna "Tempe-
raturregulator" .
EasyControl Adapter – 6720884375 (2019/07)
BUS-anslutning
EMS-BUS ansluts som följande ( bild 4):
[1] Sockel
[2] Temperaturregulator eller EMS-modul(er)
[3] EasyControl Adapter
[4] Värmeaggregat
[5] 2-trådigt kabel värmekälla
[6] Nätadapter
[7] 2-trådigt kabel temperaturregulator
Potentialfri kontakt
.
Via en potentialfri kontakt kan ett relä anslutas ( bild 5):
[1] I normalfall öppen kontakt (NO)
[2] I normalfall sluten kontakt (NC)
[3] Gemensam kontakt (COM)
Standardanslutningen är COM-NO. Vid värmebehov stängs
NO-kontakten.
▶ Stäng EasyControl adapterns hölje ( bild 6).
▶ Anslut nätadapterns kontakt till EasyControl Adapter.
6
▶ Anslut temperaturregulatorn.
▶ Sätt i värmekällans nätkontakt i ett eluttag.
▶ Starta värmeanläggningen.
▶ Sätt in nätkontakten i eluttaget.
EasyControl adaptern börjar med initialiserinngen ( bild 7).
Samtidigt genomförs stegen från tabell 1 automatiskt.
Tab. 1

Drifttagning

# LED-display EasyControl Adapter:
1 blinkar rött ... försörjs med el och väntar på
protokolligenkänning.
2 blinkar blått ... genomför protokolligenkänning.
3 ständigt blå ... har känt igen ett protokoll initialiserar
den interna databanken.
4 ständigt grön ... har erhållit data från värmekällan och
temperaturregulatorn.
5 nedtonat ... är i drift.
grönt
LED-display under initialiseringen
