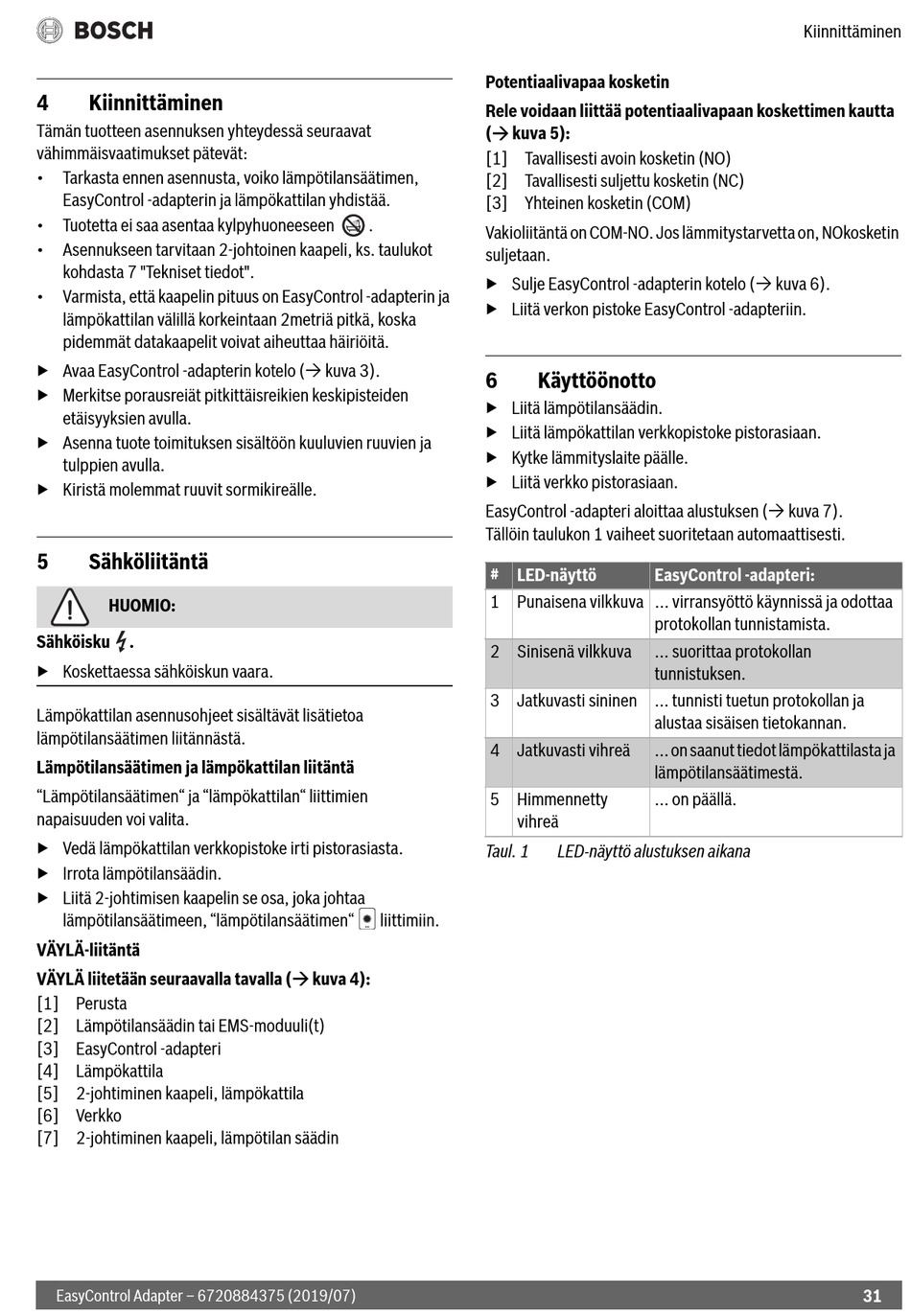

4 Kiinnittäminen
Tämän tuotteen asennuksen yhteydessä seuraavat
vähimmäisvaatimukset pätevät:
• Tarkasta ennen asennusta, voiko lämpötilansäätimen,
EasyControl -adapterin ja lämpökattilan yhdistää.
• Tuotetta ei saa asentaa kylpyhuoneeseen
• Asennukseen tarvitaan 2-johtoinen kaapeli, ks. taulukot
kohdasta 7 "Tekniset tiedot".
• Varmista, että kaapelin pituus on EasyControl -adapterin ja
lämpökattilan välillä korkeintaan 2metriä pitkä, koska
pidemmät datakaapelit voivat aiheuttaa häiriöitä.
▶ Avaa EasyControl -adapterin kotelo ( kuva 3).
▶ Merkitse porausreiät pitkittäisreikien keskipisteiden
etäisyyksien avulla.
▶ Asenna tuote toimituksen sisältöön kuuluvien ruuvien ja
tulppien avulla.
▶ Kiristä molemmat ruuvit sormikireälle.
5 Sähköliitäntä
HUOMIO:
Sähköisku .
▶ Koskettaessa sähköiskun vaara.
Lämpökattilan asennusohjeet sisältävät lisätietoa
lämpötilansäätimen liitännästä.
Lämpötilansäätimen ja lämpökattilan liitäntä
"Lämpötilansäätimen" ja "lämpökattilan" liittimien
napaisuuden voi valita.
▶ Vedä lämpökattilan verkkopistoke irti pistorasiasta.
▶ Irrota lämpötilansäädin.
▶ Liitä 2-johtimisen kaapelin se osa, joka johtaa
lämpötilansäätimeen, "lämpötilansäätimen"
VÄYLÄ-liitäntä
VÄYLÄ liitetään seuraavalla tavalla ( kuva 4):
[1] Perusta
[2] Lämpötilansäädin tai EMS-moduuli(t)
[3] EasyControl -adapteri
[4] Lämpökattila
[5] 2-johtiminen kaapeli, lämpökattila
[6] Verkko
[7] 2-johtiminen kaapeli, lämpötilan säädin
EasyControl Adapter – 6720884375 (2019/07)
Potentiaalivapaa kosketin
Rele voidaan liittää potentiaalivapaan koskettimen kautta
( kuva 5):
[1] Tavallisesti avoin kosketin (NO)
[2] Tavallisesti suljettu kosketin (NC)
[3] Yhteinen kosketin (COM)
.
Vakioliitäntä on COM-NO. Jos lämmitystarvetta on, NOkosketin
suljetaan.
▶ Sulje EasyControl -adapterin kotelo ( kuva 6).
▶ Liitä verkon pistoke EasyControl -adapteriin.
6 Käyttöönotto
▶ Liitä lämpötilansäädin.
▶ Liitä lämpökattilan verkkopistoke pistorasiaan.
▶ Kytke lämmityslaite päälle.
▶ Liitä verkko pistorasiaan.
EasyControl -adapteri aloittaa alustuksen ( kuva 7).
Tällöin taulukon 1 vaiheet suoritetaan automaattisesti.
# LED-näyttö
1 Punaisena vilkkuva ... virransyöttö käynnissä ja odottaa
2 Sinisenä vilkkuva
3 Jatkuvasti sininen ... tunnisti tuetun protokollan ja
4 Jatkuvasti vihreä
5 Himmennetty
vihreä
Taul. 1
liittimiin.
EasyControl -adapteri:
protokollan tunnistamista.
... suorittaa protokollan
tunnistuksen.
alustaa sisäisen tietokannan.
... on saanut tiedot lämpökattilasta ja
lämpötilansäätimestä.
... on päällä.
LED-näyttö alustuksen aikana
