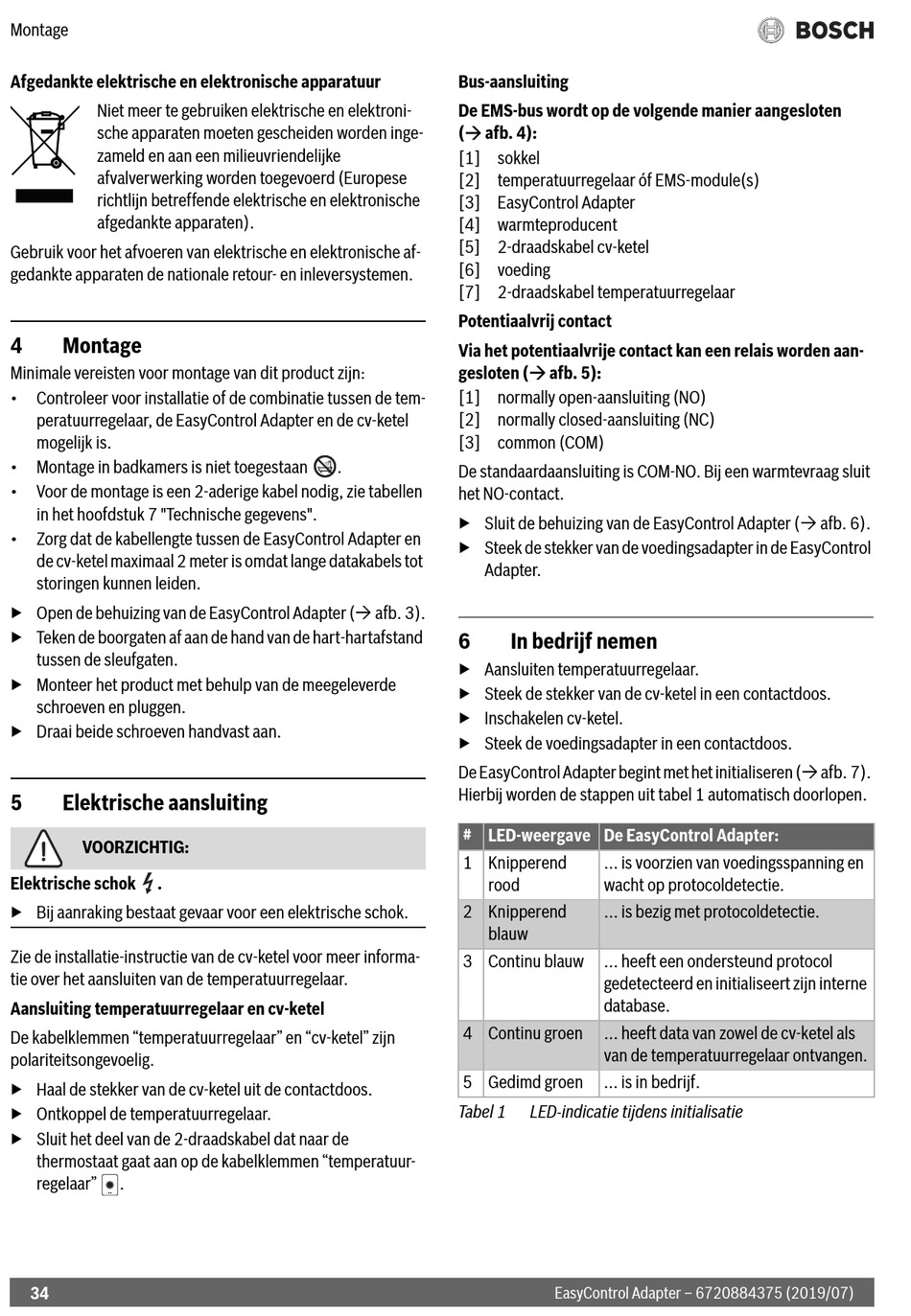

Montage

Afgedankte elektrische en elektronische apparatuur
Niet meer te gebruiken elektrische en elektroni-
sche apparaten moeten gescheiden worden inge-
zameld en aan een milieuvriendelijke
afvalverwerking worden toegevoerd (Europese
richtlijn betreffende elektrische en elektronische
afgedankte apparaten).
Gebruik voor het afvoeren van elektrische en elektronische af-
gedankte apparaten de nationale retour- en inleversystemen.
4 Montage
Minimale vereisten voor montage van dit product zijn:
• Controleer voor installatie of de combinatie tussen de tem-
peratuurregelaar, de EasyControl Adapter en de cv-ketel
mogelijk is.
• Montage in badkamers is niet toegestaan
• Voor de montage is een 2-aderige kabel nodig, zie tabellen
in het hoofdstuk 7 "Technische gegevens".
• Zorg dat de kabellengte tussen de EasyControl Adapter en
de cv-ketel maximaal 2 meter is omdat lange datakabels tot
storingen kunnen leiden.
▶ Open de behuizing van de EasyControl Adapter ( afb. 3).
▶ Teken de boorgaten af aan de hand van de hart-hartafstand
tussen de sleufgaten.
▶ Monteer het product met behulp van de meegeleverde
schroeven en pluggen.
▶ Draai beide schroeven handvast aan.
5

Elektrische aansluiting

VOORZICHTIG:
Elektrische schok .
▶ Bij aanraking bestaat gevaar voor een elektrische schok.
Zie de installatie-instructie van de cv-ketel voor meer informa-
tie over het aansluiten van de temperatuurregelaar.
Aansluiting temperatuurregelaar en cv-ketel
De kabelklemmen "temperatuurregelaar" en "cv-ketel" zijn
polariteitsongevoelig.
▶ Haal de stekker van de cv-ketel uit de contactdoos.
▶ Ontkoppel de temperatuurregelaar.
▶ Sluit het deel van de 2-draadskabel dat naar de
thermostaat gaat aan op de kabelklemmen "temperatuur-
regelaar" .
34
Bus-aansluiting
De EMS-bus wordt op de volgende manier aangesloten
( afb. 4):
[1] sokkel
[2] temperatuurregelaar óf EMS-module(s)
[3] EasyControl Adapter
[4] warmteproducent
[5] 2-draadskabel cv-ketel
[6] voeding
[7] 2-draadskabel temperatuurregelaar
Potentiaalvrij contact
Via het potentiaalvrije contact kan een relais worden aan-
gesloten ( afb. 5):
[1] normally open-aansluiting (NO)
[2] normally closed-aansluiting (NC)
[3] common (COM)
.
De standaardaansluiting is COM-NO. Bij een warmtevraag sluit
het NO-contact.
▶ Sluit de behuizing van de EasyControl Adapter ( afb. 6).
▶ Steek de stekker van de voedingsadapter in de EasyControl
Adapter.
6
▶ Aansluiten temperatuurregelaar.
▶ Steek de stekker van de cv-ketel in een contactdoos.
▶ Inschakelen cv-ketel.
▶ Steek de voedingsadapter in een contactdoos.
De EasyControl Adapter begint met het initialiseren ( afb. 7).
Hierbij worden de stappen uit tabel 1 automatisch doorlopen.
# LED-weergave De EasyControl Adapter:
1 Knipperend
rood
2 Knipperend
blauw
3 Continu blauw
4 Continu groen
5 Gedimd groen
Tabel 1

In bedrijf nemen

... is voorzien van voedingsspanning en
wacht op protocoldetectie.
... is bezig met protocoldetectie.
... heeft een ondersteund protocol
gedetecteerd en initialiseert zijn interne
database.
... heeft data van zowel de cv-ketel als
van de temperatuurregelaar ontvangen.
... is in bedrijf.
LED-indicatie tijdens initialisatie
EasyControl Adapter – 6720884375 (2019/07)
