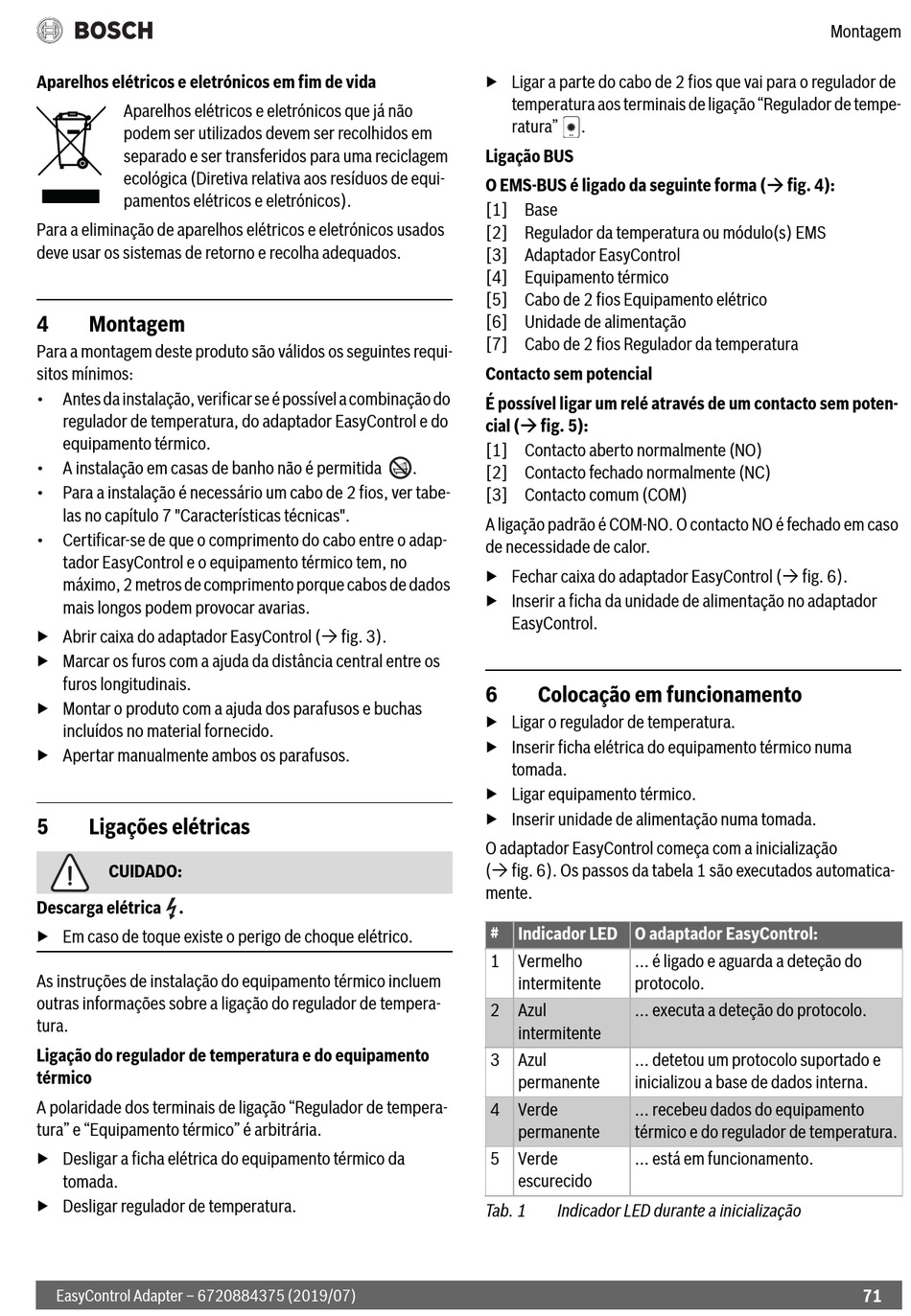

4 Montagem
Para a montagem deste produto são válidos os seguintes requi-
sitos mínimos:
• Antes da instalação, verificar se é possível a combinação do
regulador de temperatura, do adaptador EasyControl e do
equipamento térmico.
• A instalação em casas de banho não é permitida
• Para a instalação é necessário um cabo de 2 fios, ver tabe-
las no capítulo 7 "Características técnicas".
• Certificar-se de que o comprimento do cabo entre o adap-
tador EasyControl e o equipamento térmico tem, no
máximo, 2 metros de comprimento porque cabos de dados
mais longos podem provocar avarias.
▶ Abrir caixa do adaptador EasyControl ( fig. 3).
▶ Marcar os furos com a ajuda da distância central entre os
furos longitudinais.
▶ Montar o produto com a ajuda dos parafusos e buchas
incluídos no material fornecido.
▶ Apertar manualmente ambos os parafusos.
5 Ligações elétricas
CUIDADO:
Descarga elétrica .
▶ Em caso de toque existe o perigo de choque elétrico.
As instruções de instalação do equipamento térmico incluem
outras informações sobre a ligação do regulador de tempera-
tura.
Ligação do regulador de temperatura e do equipamento
térmico
A polaridade dos terminais de ligação "Regulador de tempera-
tura" e "Equipamento térmico" é arbitrária.
▶ Desligar a ficha elétrica do equipamento térmico da
tomada.
▶ Desligar regulador de temperatura.
EasyControl Adapter – 6720884375 (2019/07)
▶ Ligar a parte do cabo de 2 fios que vai para o regulador de
temperatura aos terminais de ligação "Regulador de tempe-
ratura" .
Ligação BUS
O EMS-BUS é ligado da seguinte forma ( fig. 4):
[1] Base
[2] Regulador da temperatura ou módulo(s) EMS
[3] Adaptador EasyControl
[4] Equipamento térmico
[5] Cabo de 2 fios Equipamento elétrico
[6] Unidade de alimentação
[7] Cabo de 2 fios Regulador da temperatura
Contacto sem potencial
É possível ligar um relé através de um contacto sem poten-
cial ( fig. 5):
[1] Contacto aberto normalmente (NO)
.
[2] Contacto fechado normalmente (NC)
[3] Contacto comum (COM)
A ligação padrão é COM-NO. O contacto NO é fechado em caso
de necessidade de calor.
▶ Fechar caixa do adaptador EasyControl ( fig. 6).
▶ Inserir a ficha da unidade de alimentação no adaptador
EasyControl.
6 Colocação em funcionamento
▶ Ligar o regulador de temperatura.
▶ Inserir ficha elétrica do equipamento térmico numa
tomada.
▶ Ligar equipamento térmico.
▶ Inserir unidade de alimentação numa tomada.
O adaptador EasyControl começa com a inicialização
( fig. 6). Os passos da tabela 1 são executados automatica-
mente.
# Indicador LED O adaptador EasyControl:
1 Vermelho
intermitente
2 Azul
intermitente
3 Azul
permanente
4 Verde
permanente
5 Verde
escurecido
Tab. 1 Indicador LED durante a inicialização
... é ligado e aguarda a deteção do
protocolo.
... executa a deteção do protocolo.
... detetou um protocolo suportado e
inicializou a base de dados interna.
... recebeu dados do equipamento
térmico e do regulador de temperatura.
... está em funcionamento.
