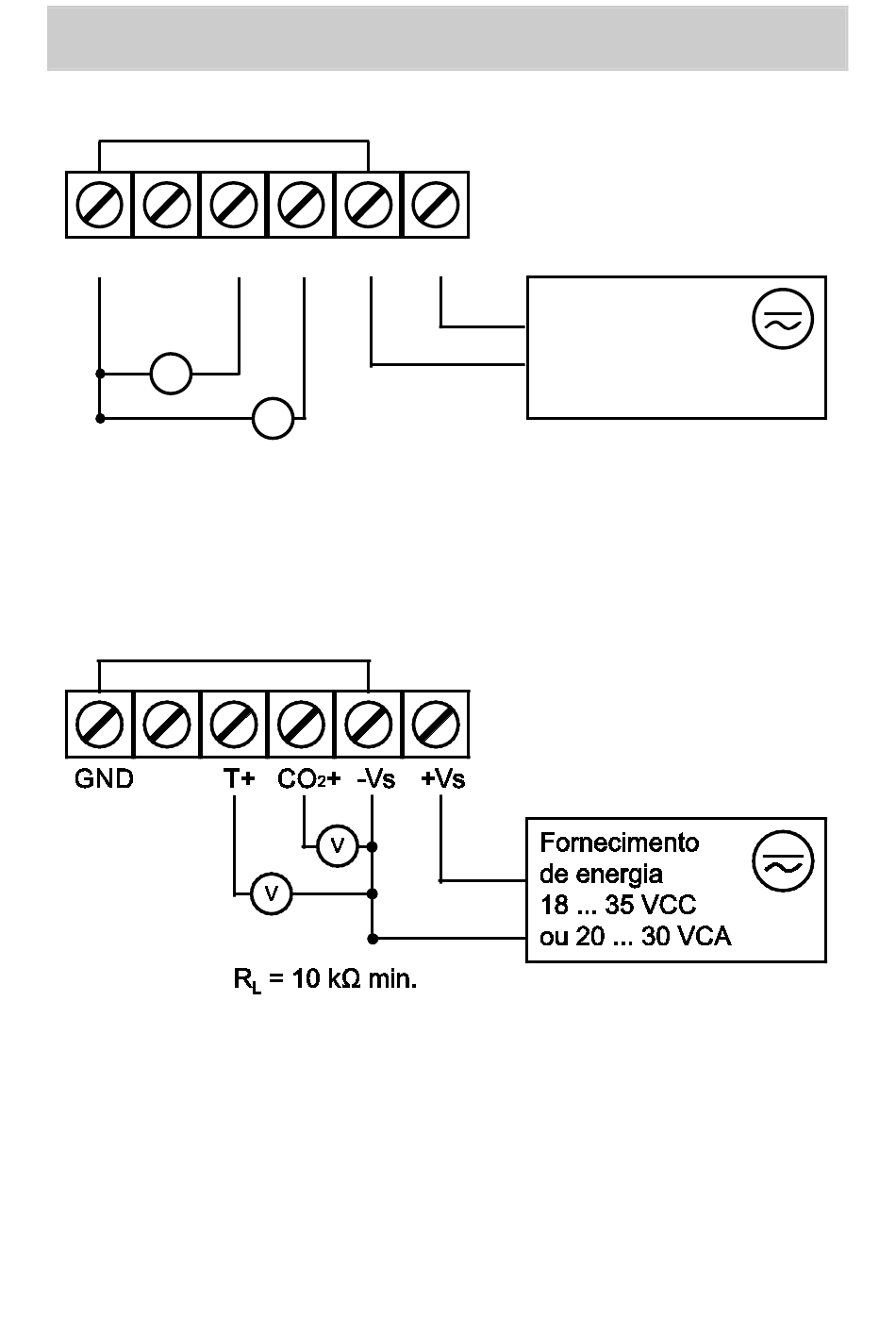

Fiação do CD-WAx-00-2
Fiação recomendada para cabos longos:
GND
V
R = 10 kΩ min.
L
O terminal -Vs é conectado internamente ao terminal GND.
Assim, também é possível usar o terminal -Vs como terra
comum. A resistência máxima do cabo é de 2,5 Ω
(alimentação de 24 V, saída de 0 ... 10 V):
56
T+ CO + -Vs
2
V
+Vs
Fornecimento
de energia
18 ... 35 VCC
ou 24 VCA ±20%
