Instruções gerais de fiação
Ao conectar a fiação, observe o rótulo do terminal na base de
montagem. O tamanho máximo do fio é 2 mm
Se o cabo entre o sensor e o controlador é
superior a 3 metros,este deve ser protegido. O
escudo deve ser ligado no lado do controlador
na extremidade do cabo.
Manter os fios de alta tensão e baixa separados.
Ao usar fio flexivel aplicar na extremidade do
cabo termináis.
2
(AWG14).

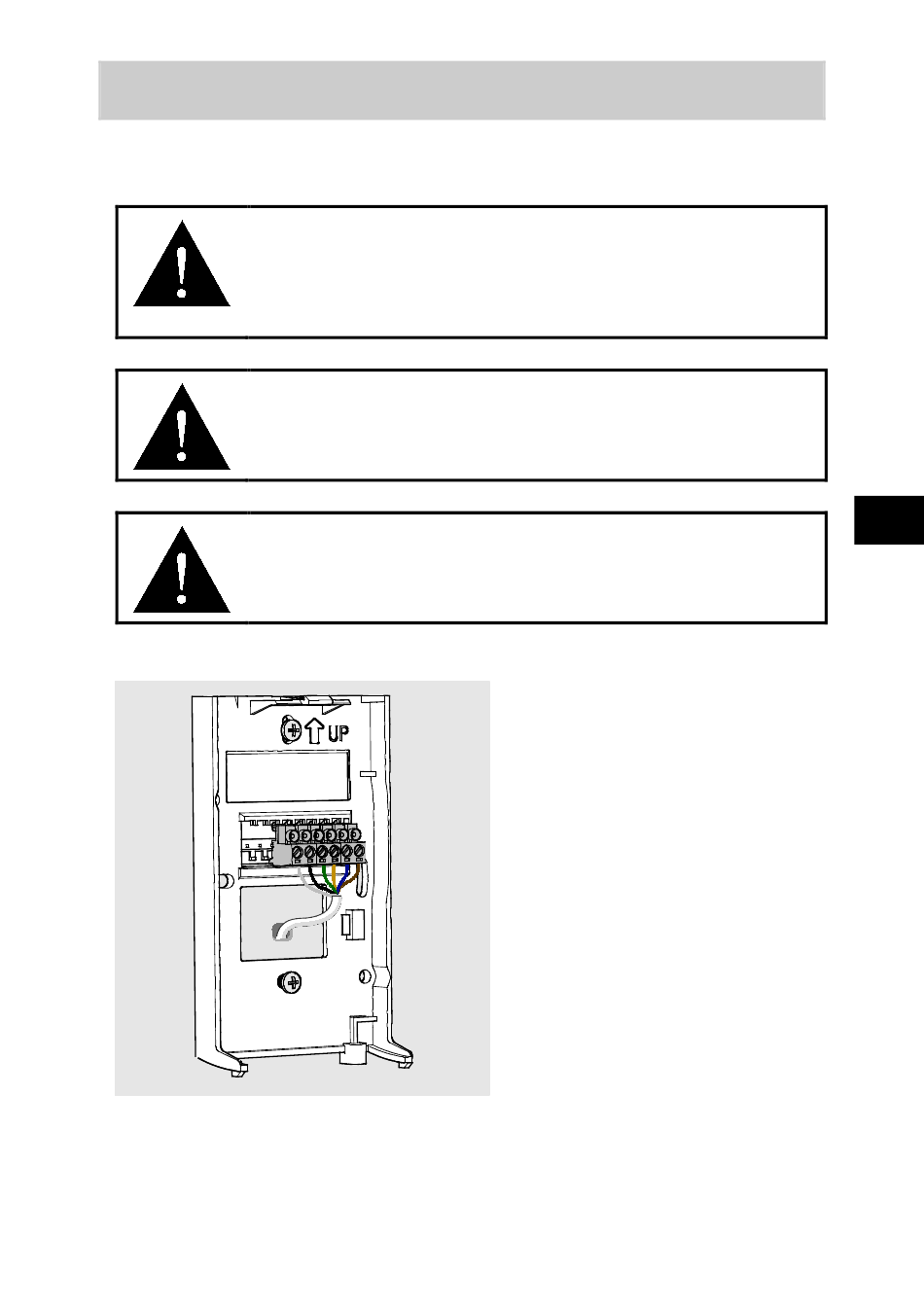

O cabo pode ser trazido ao
gabinete por cima ou por
trás (recomendado).
Ao conectar a fiação de
um transmissor série
CD-WAx-00-2 por cima,
use um cabo de < Ø 5 mm
e encaminhe-o pelo lado
esquerdo da base de
montagem.
PT
55
