Instructions générales sur le câblage
Pour le câblage, reportez-vous à l'étiquette des bornes située
sur le socle. La taille de câble maximum est de 2 mm
(AWG14).
40
Si le câble entre la capteur et le régulateur
dépasse 3 mètres, il doit être blindé. Le blindage
devra être connecté vers l'extrémité du câble
coté régulateur.
La tension d'alimentation et la basse tension
doivent être amenées séparément.
En cas d'utilisation de câbles flexibles, il faut
utiliser des cosses de câble.

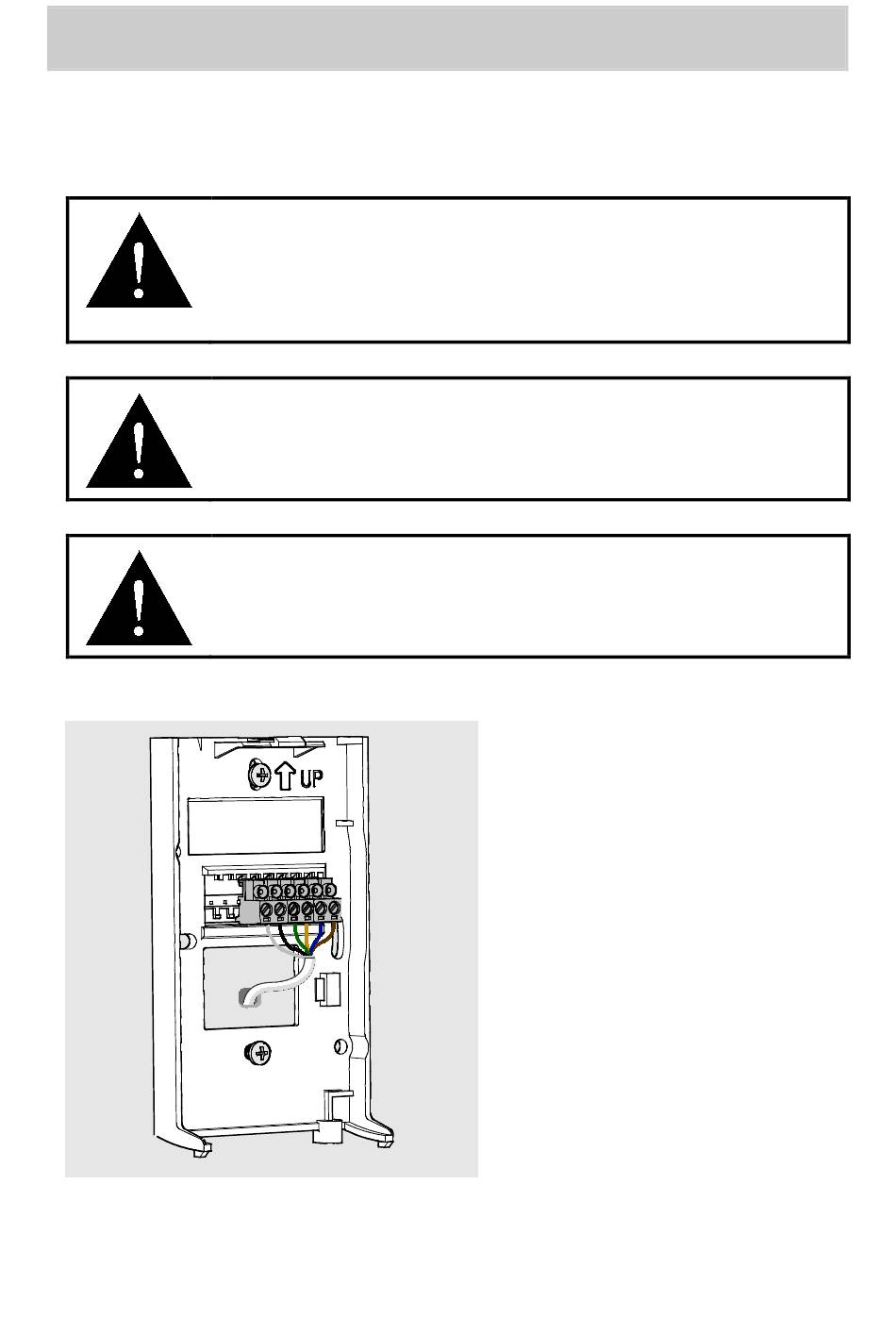

Vous pouvez acheminer le
câble jusqu'au boîtier
depuis le dessus ou
l'arrière (recommandé).
Si vous réalisez le câblage
d'un transmetteur de la
série CD-WAx-00-2 depuis
le dessus, utilisez un câble
d'un diamètre maximum de
5 mm et acheminez-le
depuis le côté gauche du
socle.
