Johnson Controls CD-WA -00-2 Series Installationsanleitung Seite 28

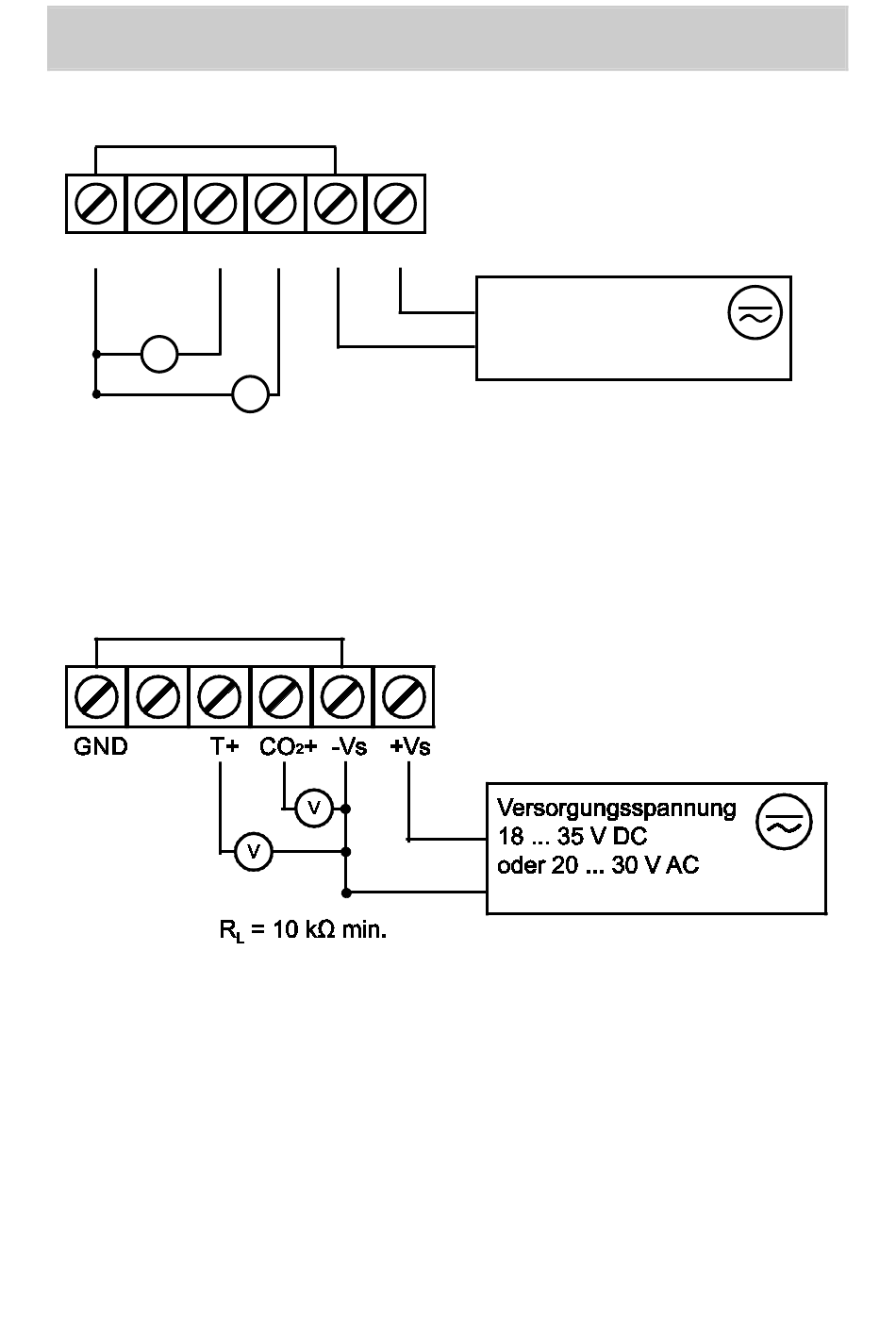

CD-WAx-00-2 verdrahten
Empfohlene Verdrahtung für lange Kabel:
GND T+
V
R = 10 kΩ min.
L
Die Klemme -Vs ist intern mit der GND-Klemme verbunden,
Sie können die Klemme -Vs also als Betriebserde verwenden.
Der maximale Kabelwiderstand beträgt 2,5 Ω (24-V-Speisung,
Ausgang 0 bis 10 V):
26
CO + -Vs +Vs
2
V
Versorgungsspannung
18 ... 35 V DC
oder 24 V AC ±20 %
