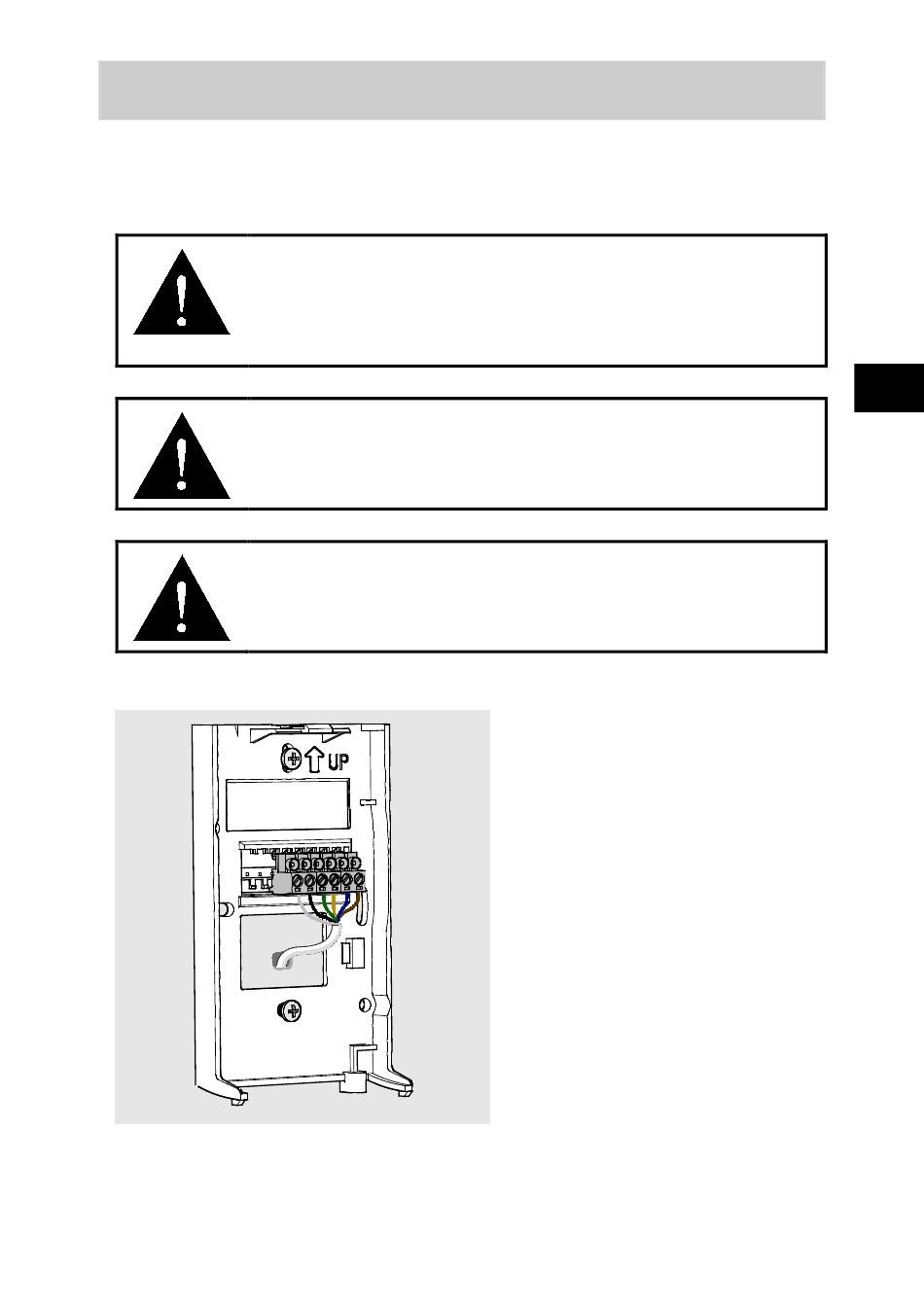

Allgemeine Anleitung zur Verdrahtung
Beachten Sie beim Verdrahten das Anschlussetikett auf der
Montageplatte. Der maximale Aderquerschnitt beträgt 2 mm
(AWG14).
Wenn das Kabel zwischen die Fühler und dem
Regler länger als 3 m ist, sollte ein
abgeschirmtes Kabel verwendet werden, dessen
Abschirmung reglerseitig anzuschließen ist.
Versorgungsspannung und Niederspannung sind
getrennt zuzuführen.
Bei Verwendung von flexiblen Leitungen sind
Kabelschuhe zu verwenden.
Sie können das Kabel von
oben oder hinten
(empfohlen) in das
Gehäuse führen.
Wenn Sie einen
Messwertgeber der
Baureihe CD-WAx-00-2 von
oben verdrahten, verwenden
Sie ein Kabel mit einem
Durchmesser von < 5 mm
und verlegen Sie es von der
linken Seite der
Montageplatte.
