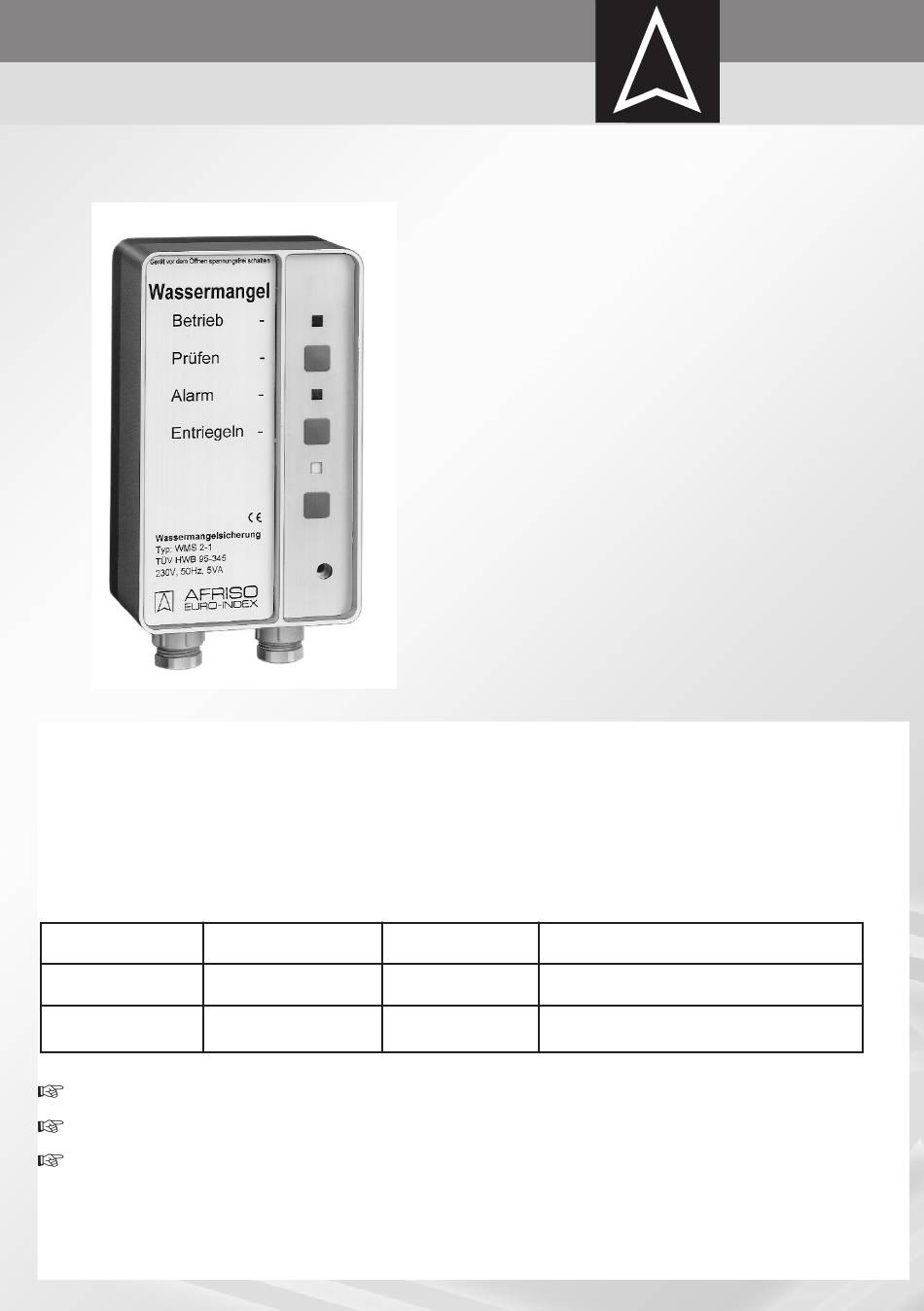

Betriebsanleitung
Wassermangelsicherung
Typ: WMS 2-1, WMS 3-1
Art.-Nr.:
WMS 2-1
WMS 3-1
Vor Gebrauch lesen!
Alle Sicherheitshinweise beachten!
Für künftige Verwendung aufbewahren!
Druckstand: 4.2003
Id.-Nr.: 854.000.0152
Sonde 3/4" Sonde 2" Bauteilekennzeichen
42351
42352
42364
TÜV HWB 99-345
42365
TÜV HWB 99-348
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AFRISO EURO-INDEX WMS 2-1
Inhaltszusammenfassung für AFRISO EURO-INDEX WMS 2-1
- Seite 1 Betriebsanleitung Wassermangelsicherung Typ: WMS 2-1, WMS 3-1 Art.-Nr.: Sonde 3/4” Sonde 2” Bauteilekennzeichen WMS 2-1 42351 42364 TÜV HWB 99-345 WMS 3-1 42352 42365 TÜV HWB 99-348 Vor Gebrauch lesen! Alle Sicherheitshinweise beachten! Für künftige Verwendung aufbewahren! Druckstand: 4.2003 Id.-Nr.: 854.000.0152...
-
Seite 2: Inhaltsverzeichnis
4.4 Störungsbeseitigung ..............18 4.5 Wartung..................18 4.6 Instandhaltung ................18 4.7 Außerbetriebnahme, Entsorgung ..........19 5 Anhang ....................19 5.1 Ersatzteile, Zubehör ..............19 5.2 Urheberrecht ................20 5.3 Gewährleistung ................20 5.4 Haftungshinweise ..............20 5.5 Kundenzufriedenheit ..............20 5.6 Zulassungsunterlagen..............21 5.7 Adressen ..................23 WMS 2-1, WMS 3-1... -
Seite 3: Sicherheit
Situation. Bei Nichtbeachten des Hinweises können Tod oder schwerste Verletzungen eintreten. VORSICHT! bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises können leichte Verletzungen oder Sachbeschädigungen eintreten. WICHTIG! bezeichnet Anwendungstips und andere nützliche Informationen. WMS 2-1, WMS 3-1... -
Seite 4: Bestimmungsgemäße Verwendung
1.3 Bestimmungsgemäße Verwendung Die Wassermangelsicherungen WMS 2-1 und WMS 3-1 eignen sich ausschließlich zur Überwachung von Wasserständen in Heizungsanlagen nach DIN 4751 Teil 2. Zu geringe Wasserstände (Wassermangel) werden erkannt und gemeldet. Die Wassertemperatur darf 120°C nicht überschreiten. Der Wasserdruck in der Sonde darf 10 bar nicht überschreiten. -
Seite 5: Gefahrenquellen
Das Signalteil der Wassermangelsicherung muß an eine ebene, feste und trockene Wand in Augenhöhe montiert werden. Das Signalteil darf von Wasser oder Spritzwasser nicht erreicht werden können! Das Signalteil und die Sonde der Wassermangelsicherung dürfen nicht in explosionsgefährdeten Bereichen montiert werden! WMS 2-1, WMS 3-1... -
Seite 6: Produktbeschreibung
Ausgangssignal. Das Ausgangssignal steht als potentialfreier Relaiskontakt zur Verfügung. Das Signalteil ist in zwei Varianten lieferbar: WMS 2-1: mit interner Netzausfallverriegelung d. h.: nach einem Stromausfall muß das Signalteil entriegelt werden. WMS 3-1: mit externer Netzausfallverriegelung d. -
Seite 7: Geräteteile, Bedien- Und Anzeigeelemente

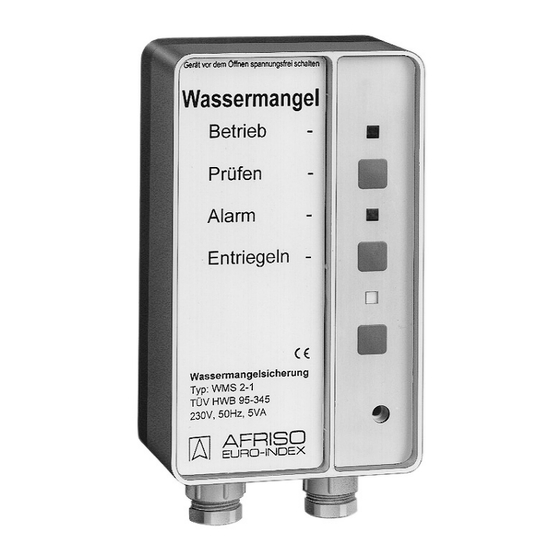

2.2 Geräteteile, Bedien- und Anzeigeelemente Sondenteil: Signalteil: WMS 2-1, WMS 3-1... -
Seite 8: Funktion
Alarmlampe geht aus und das eingebaute Ausgangsrelais zieht an. Die grüne Betriebslampe geht an, sobald die Wassermangel- sicherung mit Netzspannung versorgt wird. Die Prüftaste ermöglicht eine Funktionskontrolle durch Simulieren des Alarm- falles. WMS 2-1, WMS 3-1... -
Seite 9: Betriebsarten
2.4 Betriebsarten Die Wassermangelsicherung vom Typ WMS 2-1 verfügt über eine interne Netzausfallverriegelung, d.h.: nach einem Stromaus- fall muß das Signalteil über die Taste Entriegeln oder über einen externen Entriegelungskontakt entriegelt werden. Die Wassermangelsicherung vom Typ WMS 3-1 entriegelt nach einem Stromausfall selbständig. -
Seite 11: Transport, Installation
Fachpersonal montiert und in Betrieb genommen werden. Sondenteil Das Sondenteil in ein Verbindungsrohr zwischen Wasser- und Dampfraum am Kessel oder parallel zur Vorlaufleitung zwischen Kessel und Umwälzpumpe montieren. Ist der Kessel bereits mit Gewindemuffen für das Sondenteil versehen, den Einbau dort vornehmen. WMS 2-1, WMS 3-1... - Seite 12 An die wasserseitigen Verbindungsrohre des Sondengehäuses mit dem Kessel darf kein Speisewasserzufluß angeschlossen wer- den. Durch geeignete Maßnahmen ist sicherzustellen, daß die Umgebungstemperatur am Sondengehäuse außerhalb des Kes- sels einen Wert von 55°C nicht überscheiten kann. WMS 2-1, WMS 3-1...
-
Seite 13: Elektrischer Anschluß
Die VDE-Bestimmungen, die Unfallverhütungsvorschriften sowie die Betriebsanleitungen von WMS, Kessel und Brenner beachten! Die Netzzuleitung für den Heizraum muß mit einem Hauptschalter außerhalb des Heizraumes ausgerüstet sein, der gleichzeitig alle nicht geerdeten Leiter mit mindestens 3 mm Kontaktöffnungs- weite trennt. WMS 2-1, WMS 3-1... - Seite 14 Die elektrische Verdrahtung so ausführen, daß die Strom- versorgung der Feuerung im Alarmfall unterbrochen wird. Im störungsfreien Betrieb ist der Relaiskontakt angezogen, im Alarmfall ist der Relaiskontakt in Ruhestellung. Der Ausgangskontakt der Wassermangelsicherung ist mit maxi- mal 2 A MT extern abzusichern. WMS 2-1, WMS 3-1...
- Seite 15 Schützes erfolgen. Wichtig! Beim Abschalten induktiver Verbraucher entstehen Spannungs- spitzen, die die Funktion elektrischer Anlagen erheblich beein- trächtigen und den Relais-Schaltkontakt zerstören können. Induktive Verbraucher deshalb mit handelsüblichen RC-Kombi- nationen z.B. 0,1 µF/100 Ohm beschalten. WMS 2-1, WMS 3-1...
-
Seite 16: Betrieb
Signalteil zugänglich und einsehbar? Umgebungstemperatur berücksichtigt? Netzanschluß vorgenommen? Sonde an Signalteil angeschlossen? Ausgangsrelais der WMS angeschlossen? Externe Netzausfallverriegelung realisiert? Flachbandleitung mit Leiterplatte verbunden? Signalteil-Gehäuse wieder zugeschraubt? Sind alle Voraussetzungen erfüllt, ist die Anlage betriebsbereit. Stromversorgung über bauseitige Netzsicherung eingeschalten. WMS 2-1, WMS 3-1... -
Seite 17: Bedienung
Die WMS 3-1 entriegelt selbständig, d.h. die rote Alarmlampe erlischt im störungsfreien Betrieb nach etwa einer Sekunde. Die WMS 2-1 muß manuell mit der Taste Entriegeln oder mit der externen Entriegelungstaste entriegelt werden. Im störungsfreien Betrieb erlischt daraufhin die rote Alarmlampe und der Brenner geht in Betrieb. -
Seite 18: Störungsbeseitigung
Schadensfall nur vom Hersteller repariert werden. Manipulationen oder Veränderungen am Produkt führen zu erheblichen Sicherheitsrisiken! WARNUNG! Netzspannung (230 V, 50 Hz). Verursacht schwere Brandverletzungen, kann Sie töten. Elektrische Arbeiten nur von einer ausgebildeten Elektrofachkraft ausführen lassen. Nur im spannungsfreien Zustand montieren! WMS 2-1, WMS 3-1... -
Seite 19: Außerbetriebnahme, Entsorgung
Ereignismeldegerät AM2 Art.-Nr.: 90002 Phone Alarm Art.-Nr.: 90003 Montagerahmen Art.-Nr.: 43520 Kabelverlängerungsarmatur Art.-Nr.: 40041 PG11-Verschraubung Id.-Nr.: 09 03 08 03 RC-Kombination 0,1 µF/100 Ω Id.-Nr.: 618 001 5100 Netzsicherung F1 (M 32 mA) Id.-Nr.: 941571 0032 WMS 2-1, WMS 3-1... -
Seite 20: Urheberrecht
Hersteller noch die Vertriebsfirma. 5.5 Kundenzufriedenheit Für AFRISO-EURO-INDEX hat die Zufriedenheit des Kunden oberste Priorität. Wenn Sie Fragen, Vorschläge oder Schwierig- keiten mit Ihrem AFRISO-Produkt haben, wenden Sie sich bitte an uns. Die E-Mail-Adresse lautet: info@afriso.de WMS 2-1, WMS 3-1... -
Seite 21: Zulassungen
5.6 Zulassungen WMS 2-1, WMS 3-1... - Seite 22 WMS 2-1, WMS 3-1...
