Installatie

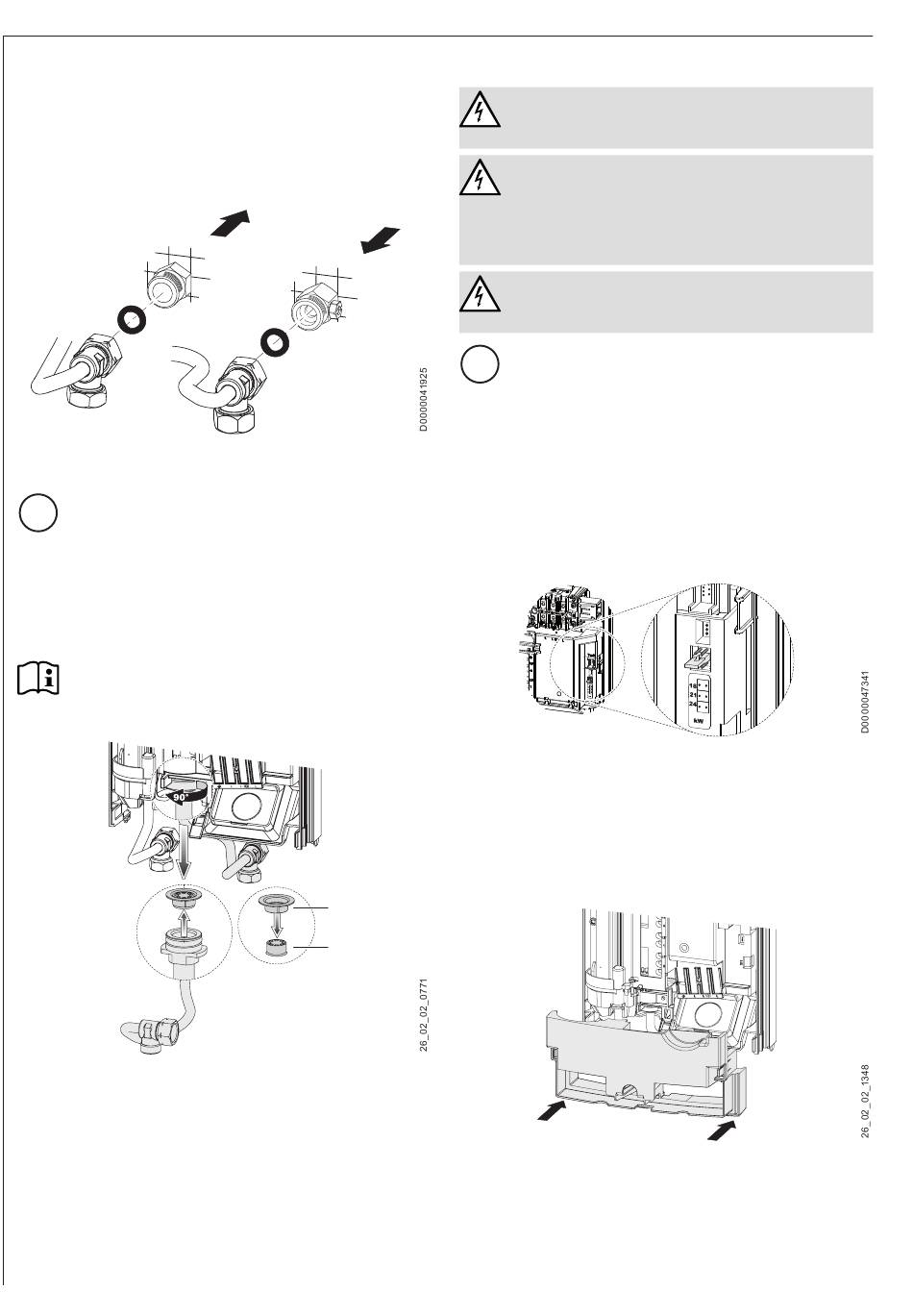

» Steek de achterwand over de schroefbouten en de
kabeltulle. Trek de kabeltulle met behulp van een
tang aan de vergrendelhaken in de achterwand tot
beide vergrendelhaken hoorbaar vastklikken.
» Verwijder de transportstoppen uit de
wateraansluitingen.
» Druk de achterwand stevig aan. Vergrendel de be-
vestigingsknevel door 90° naar rechts te draaien.
» Schroef de buizen voor wateraansluiting met de vlak-
ke afdichtingen op de nippels.
Materiële schade
!
Voor de werking van het toestel moet de zeef inge-
bouwd zijn.
» Controleer bij de toestelvervanging of de zeef
aanwezig is (zie hoofdstuk "Installatie/onder-
houd").
Doorstroomvolumebegrenzer verwijderen/
vervangen
Aanwijzing
Wanneer u een thermostaatkraan gebruikt, mag de
doorstroomvolumebegrenzer niet verwijderd wor-
den.
1 Kunststof vormring
2 Doorstroomvolumebegrenzer
» Verwijder de doorstroomvolumebegrenzer. Plaats de
kunststof vormring weer terug.
DDLE Basis 18/21/24: Doorstroomvolumebegrenzer ver-
vangen
» Hebt u gekozen voor een 24 kW-aansluitvermogen,
vervang dan de ingebouwde doorstroomvolumebe-
grenzer (witte kleur) door de meegeleverde door-
stroomvolumebegrenzer (oranje kleur, aan de koud-
waterleiding bevestigd).
52
L1 '
2
1
2

Elektriciteit aansluiten

WAARSCHUWING elektrische schok
Voer alle werkzaamheden voor elektriciteitsaanslui-
tingen en montage uit conform de voorschriften.
WAARSCHUWING elektrische schok
Aansluiting op het stroomnet is alleen toegestaan
als vaste aansluiting in combinatie met de uitneem-
bare kabeltulle. Het toestel moet op alle polen met
een afstand van minstens 3 mm van de aansluiting
van de netvoeding kunnen worden losgekoppeld.
WAARSCHUWING elektrische schok
Zorg ervoor dat het toestel is aangesloten op de
aardleiding.
Materiële schade
!
Houd rekening met de specificaties op het typepla-
tje. De aangegeven spanning moet overeenkomen
met de netspanning.
» Sluit de elektrische aansluitkabel aan op de ne-
taansluitklem (zie hoofdstuk "Installatie/technische
gegevens/elektriciteitsschema").
DDLE Basis 18/21/24: Codeerstekker
verplaatsen
Het toestel is bij levering ingesteld voor 21 kW. Als u
een ander vermogen wenst, moet u de volgende stappen
uitvoeren:
» Verplaats de codeerstekker overeenkomstig het
gekozen aansluitvermogen (aansluitvermogen
en zekering van het toestel zijn vrij te kiezen, zie
hoofdstuk "Installatie / Technische gegevens /
Gegevenstabel").
» Markeer het geselecteerde aansluitvermogen op het
typeplaatje. Doe dat met een balpen.
Onderstuk van achterwand monteren
» Monteer het onderstuk van de achterwand in de
achterwand. Vergrendel het onderstuk van de
achterwand.
3
L3 '
4
L2 '
1
L1 '
2
