Systemprincip

Förklaring
CL11
AA25
BT51
EP5
GP9
GP12
HQ4
QN19
EB15
Dockning till pool
Uppvärmning av poolen prioriteras enligt valda inställningar i inomhusmodulen. Om poolgivaren (BT51) inte är
ansluten tillåts poolladdningen inte att starta.

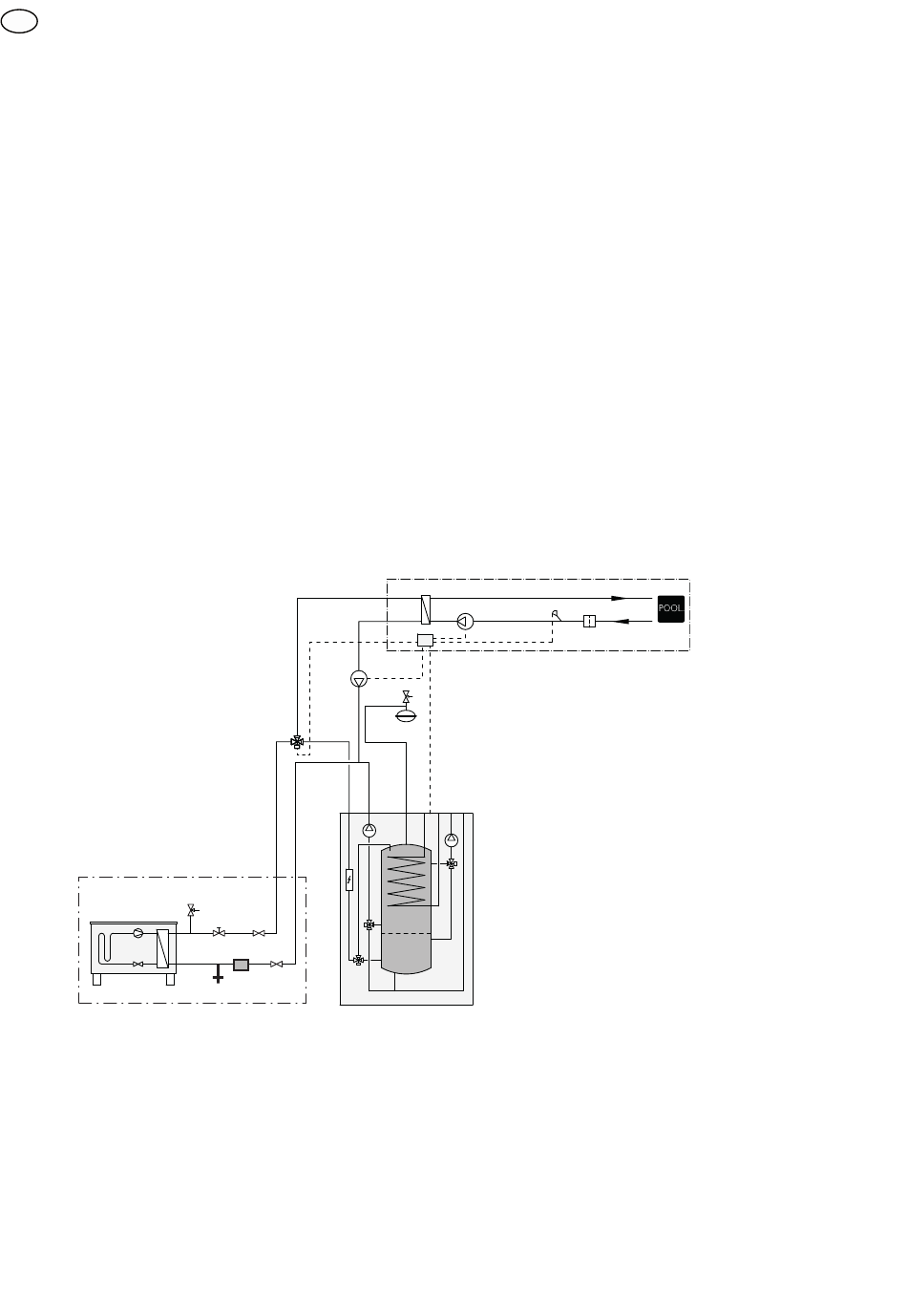

Principschema VVM 310 och POOL 310
-EB101
-FL10
-EB101
OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.
6
Poolsystem
Apparatlåda
Temperaturgivare, pool
Värmeväxlare, pool
Cirkulationspump, pool
Laddpump, pool
Smutsfilter
Växelventil, pool
VVM 310/VVM 320/VVM 325
-CL11
-GP12
-CL11-QN19
-EB15
-RN10 -QM40
XL1
-HQ1 -QM41
XL2
-QM1
EB101
FL10
HQ1
QM1
QM40, QM41
RN10
XL1
XL2
Övrigt
CM1
FL2
XL7
XL8
Beteckningar enligt standard IEC 61346-2.
-CL11
-EP5
-GP9
-AA25
-FL2
-CM1
F2026/F2030/F2040
Säkerhetsventil
Smutsfilter
Avtappningsventil
Avstängningsventil
Trimventil
Anslutning värmebärare, fram
Anslutning värmebärare, retur
Expansionskärl
Säkerhetsventil, klimatsystem
Anslutning dockning, värmebärare in
Anslutning dockning, värmebärare ut
-BT51
-HQ4
