SE

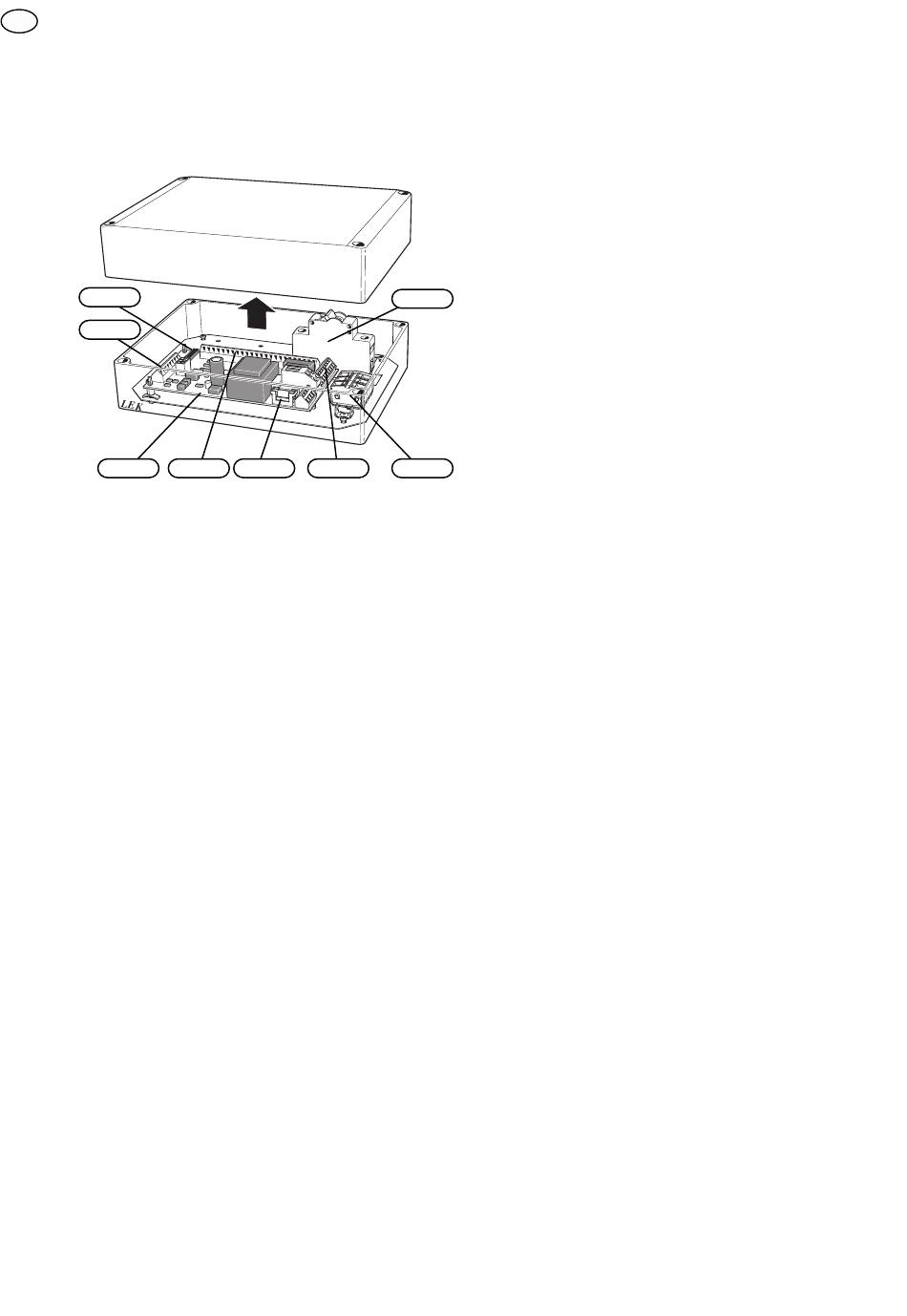

Komponentplacering apparatlåda (AA25)
AA5-S2
AA5-X4
AA5 AA5-X2
Elkomponenter
FA1 Automatsäkring, 10A
X1 Anslutningsplint, spänningsmatning
AA5 Tillbehörskort
AA5-X2 Anslutningsplint, givare och extern bloc-
kering
AA5-X4 Anslutningsplint, kommunikation
AA5-X9 Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-S2 DIP-switch
AA5-F1 Finsäkring, T4AH250V
Beteckningar i komponentplacering enligt standard
IEC 81346.
4
FA1
AA5-F1 AA5-X9 X1
