Inhaltszusammenfassung für ViewSonic LS900WU

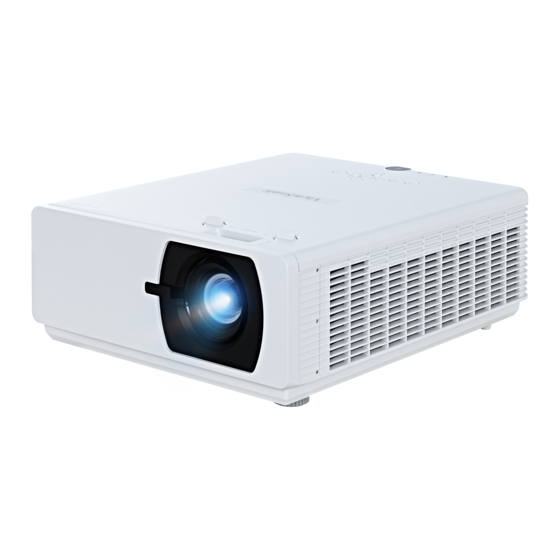

- Seite 1 LS900WU DLP Projektor Bedienungsanleitung Modell Nr. VS17642...
-
Seite 2: Informationen Zur Einhaltung Von Normen Und Bestimmungen
Informationen zur Einhaltung von Normen und Bestimmungen FCC Erklärung Dieses Gerät erfüllt die Anforderungen gemäß Abschnitt 15 der FCC Bestimmungen. Für den Betrieb sind folgende Bedingungen zu beachten: (1) das Gerät darf keine schädlichen Interferenzen erzeugen und muss (2) empfangene Interferenzen aufne- hmen, obwohl diese zu Betriebsstörungen führen können. -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Lesen Sie diese Hinweise. Bewahren Sie diese Hinweise auf. Beachten Sie alle Warnungen. Folgen Sie allen Anweisungen Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Mit einem weichen, trockenen Tuch reinigen. Nicht die Lüftungsschlitze blockieren. Das Gerät gemäß den Herstelleran- weisungen installieren. -
Seite 4: Erklärung Zur Rohs2 Konformität
Erklärung zur RoHS2 Konformität Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee;... -
Seite 5: Produktregistrierung
Microsoft, Windows, Windows NT und das Windows Logo sind registrierte Marken- zeichen der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic, das Drei Vögel Logo, OnView, ViewMatch und ViewMeter sind registri- erte Markenzeichen der ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Associa- tion. -
Seite 6: Inhaltsverzeichnis
Inhalt Wichtige Verwendung des Projektors an hohen Orten ..........40 Sicherheitsanweisungen...2 Verwendung der CEC-Funktion..41 Einleitung......7 Verwendung der 3D-Funktionen ..41 Verwendung des Projektors im Leistungsmerkmale ......7 Standbymodus ........42 Lieferumfang........8 Einstellung des Tons......42 Außenseiten des Projektors....9 RJ45 ........... -
Seite 7: Wichtige Sicherheitsanweisungen
Wichtige Sicherheitsanweisungen Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. -
Seite 8: Sicherheitsanweisungen Für Die Deckenmontage Des Projektors
Vorsichtsmaßnahmen beim Aufstellen: Dieser Projektor kann für einen Bereich von 360 aufgestellt werden. ° Treten Sie nicht auf den Projektor, und stellen Sie nichts auf das Gerät. Andernfalls können Schäden am Projektor sowie Unfälle und Verletzungen die Folge sein. Stellen Sie keine Flüssigkeiten auf den Projektor oder in seine Nähe. Wenn Flüssigkeiten in das Projektorinnere eindringen, kann dies zu Fehlfunktionen des Projektors führen. -
Seite 9: Warnhinweis Für Den Laser
Warnhinweis für den Laser Dieses Symbol zeigt an, dass eine potenzielle Gefahr besteht, dass Augen Laserstrahlung ausgesetzt werde könnten, sofern die Anweisungen nicht strengstens befolgt werden. Laserprodukt der Klasse 3R Sämtliche Betriebsabläufe dieses Laserprodukts wurden als zur Klasse 3R gehörig klassifiziert. Laserlicht – direkte Aussetzung der Augen vermeiden. Richten Sie den Laser nicht auf andere Personen oder reflektierende Gegenstände;... - Seite 10 Produktetiketten Die nachstehende Abbildung illustriert die Positionen der Etiketten. Gefahrenwarnsymbol und Laserblendenetikett Etikett mit Erklärungen...
-
Seite 11: Position Der Laserblende
Position der Laserblende Die nachstehende Abbildung zeigt die Position der Laserblende. Achten Sie darauf, nicht direkt in das Licht zu blicken. Laserblende Verriegelungsschalter Dieses Gerät hat 1 Verriegelungsschalter (obere Abdeckung), damit kein Laserlicht austritt. Schaltet das System individuell aus, wenn die obere Abdeckung entfernt wird. -
Seite 12: Einleitung
Einleitung Leistungsmerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Der Projektor bietet die folgenden Leistungsmerkmale. • Die Energiesparfunktion senkt den Energieverbrauch der Lichtquelle bis maximal 70 % oder 80 %, wenn während eines festgelegten Zeitabschnitts kein Eingangssignal erkannt wird. -
Seite 13: Lieferumfang
Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Standardzubehör Das mitgelieferte Zubehör ist für Ihre Region geeignet und kann von dem abgebildeten Zubehör abweichen. -
Seite 14: Außenseiten Des Projektors
Außenseiten des Projektors Vorderer IR-Fernbedienungssensor Vorder-/Oberseite Projektionsobjektiv Fokusring Zoomring Objektivversatz nach oben/unten Objektivversatz nach rechts/links Belüftungsschlitze (Lufteinlass) Externes Bedienfeld (Siehe „Projektor“ auf Seite 10 für Einzelheiten.) Ein-Aus-Schalter und oberer IR- Fernbedienungssensor Netzkabelanschluss HDMI 1-Anschluss HDMI 2-Anschluss LAN-Anschluss Rück-/Unterseite HDMI 3-Anschluss HDBaseT-Anschluss Monitorausgang RS232-Kontrollanschluss... -
Seite 15: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor Objektivversatz nach oben/unten (Menü nach oben) Zum Bewegen des Objekts nach oben oder Wählt gewünschte Menüelemente aus unten drehen. und nimmt Einstellungen vor. Fokusring (Schrägpositionstaste) Stellt den Fokus des projizierten Bildes ein. Korrigiert manuell Bildverzerrungen, die Zoomring aufgrund einer abgewinkelten Projektion Stellt die Größe des projizierten Bildes ein. - Seite 16 Stromkontrollleuchte Temperaturkontrollleuchte Leuchtet oder blinkt, wenn der Projektor Leuchtet rot, wenn die Temperatur des in Betrieb ist. Projektors zu hoch wird. Power Lichtquellenanzeige Schaltet vom Bereitschaftsmodus zum Zeigt den Status der Lichtquelle an. Betriebsmodus des Projektors und Leuchtet oder blinkt, wenn ein Problem mit umgekehrt.
-
Seite 17: Fernbedienung
Fernbedienung Auto Sync Power Legt die besten Bildzeitsteuerungen Schaltet vom Bereitschaftsmodus zum für das angezeigte Bild automatisch Betriebsmodus des Projektors und fest. umgekehrt. HDMI 1 (Trapezkorrekturtasten) Wählt die Quelle HDMI 1 für die Korrigiert manuell Bildverzerrungen, Anzeige aus. die aufgrund einer abgewinkelten COMP Projektion entstehen. - Seite 18 Laser Muster/0 Erzeugt einen Laserstrahl, der während Zeigt eingebettete Testmuster an. Präsentationen als Zeiger verwendet Abschaltung werden kann. Ausschalten des Projektors. (Bildformat) HDMI 2 Zeigt eine Leiste zur Wahl des Wählt die Quelle HDMI 2 für die Seitenverhältnisses an. Anzeige aus. Quelle (Informationen) Zeigt den Quellenauswahlregler.
-
Seite 19: Fernbedienungscode
Fernbedienungscode Dem Projektor können 8 unterschiedliche Fernbedienungscode, 1 bis 8, zugewiesen werden. Wenn mehrere nebeneinanderstehende Projektoren gleichzeitig in Betrieb sind, kann durch Schalten der Fernbedienungscodes eine Störung durch andere Fernbedienungen vermieden werden. Stellen Sie erst den Fernbedienungscode für den Projektor ein, bevor Sie ihn für die Fernbedienung ändern. Um den Code für den Projektor zu einzustellen, wählen Sie im Menü... -
Seite 20: Wechseln Der Batterien In Der Fernbedienung
Wechseln der Batterien in der Fernbedienung Schieben Sie die Abdeckung in Pfeilrichtung auf und nehmen Sie sie ab. Legen Sie zwei neue AAA-Batterien ein (prüfen Sie die Polarität). Bringen Sie die Abdeckung wieder an. WARNUNG • Setzen Sie die Fernbedienung und die Batterien nicht extremer Hitze oder hoher Luftfeuchtigkeit aus, wie z.B. -
Seite 21: Aufstellen Des Projektors
Aufstellen des Projektors Auswählen des Standortes Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, die Position einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten. Der Projektor kann in einer der folgenden 4 Positionen installiert werden: Tisch vorne Bei dieser Variante wird der Projektor in... -
Seite 22: Projektionsgrößen
Projektionsgrößen LS900WU (WUXGA) Die nachstehend erwähnte „Projektionsfläche“ besteht in der Regel aus einer Bildfläche und einer Stützstruktur. • 16:10-Bild auf einer 16:10-Leinwand • 16:10-Bild auf einer 4:3-Leinwand (e): Leinwand (f): Mitte der Objektivlinse Leinwand 16:10-Bild auf einer 16:10- (b) Projektionsabstand (d) Vertikaler Versatz Leinwandgröße... - Seite 23 Leinwand 16:10-Bild auf einer 4:3- (b) Projektionsabstand (d) Vertikaler Versatz Leinwandgröße (c) Bildhöhe Min. Max. Min. Max. Zoll Zoll Zoll Zoll Zoll Zoll 1372 1262 2085 1651 1519 2510 1930 1776 2934 2210 2033 3359 1105 2489 2290 3784 1245 2769 2547 4208...
-
Seite 24: Verbindungen
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. Die für die folgenden Anschlussmöglichkeiten benötigten Kabel sind eventuell nicht alle im Lieferumfang dieses Projektors enthalten (siehe „Lieferumfang“... -
Seite 25: Anschließen Eines Computers Oder Monitors
Anschließen eines Computers oder Monitors Anschließen eines Computers Schließen Sie das eine Ende des mitgelieferten VGA-Kabels an den D-Sub-Ausgang des Computers an. Schließen Sie das andere Ende des VGA-Kabels an den Signaleingang COMPUTER IN des Projektors an. Bei einigen Notebooks werden externe Videoanschlüsse nicht aktiviert, wenn sie an einen Projektor angeschlossen werden. -
Seite 26: Schlechteste Videoqualität
DVD-Player verfügen über einen nativen Component-Video-Ausgang. Wenn Ihr Gerät damit ausgestattet ist, sollten Sie diese Verbindungsmethode der Composite-Video- Verbindung vorziehen. Unter „Anschließen eines Component-Video-Quellgerätes“ auf Seite 22 erfahren Sie, wie Sie den Projektor an ein Component-Video-Gerät anschließen können. Schlechteste Videoqualität Das analoge Composite-Video bietet zwar eine völlig akzeptable Qualität für Ihren Projektor, das Ergebnis ist jedoch nicht optimal. -
Seite 27: Anschließen Eines Component-Video-Quellgerätes
werden. Die einzelnen RS-232-Befehle sind in der Tabelle mit RS-232- Kommunikationsbefehlen aufgeführt. Schalten Sie bei Verwendung der LAN-Funktion / RS232-Funktion HDBaseT über Netzwerkeinstellungen und den HDBaseT-Kanal über RS232-Einstellungen im OSD- Menü ein. Der LAN-Anschluss und der RS-232C-Anschluss sind deaktiviert, wenn die Netzwerkeinstellungen mit HDBaseT und die RS232-Einstellungen mit dem HDBaseT-Kanal belegt sind. -
Seite 28: Anschließen Eines Composite-Video-Quellgerätes
Anschließen eines Composite-Video-Quellgerätes Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Composite-Video- Ausgänge verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. -
Seite 29: Bedienung
Bedienung Einschalten des Projektors Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Entfernen Sie die Schutzkappe (Falls verfügbar). Drücken Sie Power, um den Projektor einzuschalten. Sobald sich die Lichtquelle einschaltet, hören Sie auch einen „Einschaltsignalton“. -
Seite 30: Verwendung Der Menüs
Verwendung der Menüs Der Projektor ist mit On-Screen Display (OSD)-Menüs ausgestattet, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können. Die folgenden OSD-Bildschirmabbildungen dienen lediglich zur Veranschaulichung und können sich vom tatsächlichen Bildschirm unterscheiden. Es folgt ein Überblick über das OSD-Menü. Hauptmenüsymbol Markierung Status... -
Seite 31: Verwendung Der Passwortfunktion
Verwendung der Passwortfunktion Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im On-Screen Display (OSD)-Menü festgelegt werden. Detaillierte Informationen zur Bedienung des OSD-Menüs finden Sie unter „Verwendung der Menüs“ auf Seite Es ist sehr unpraktisch, wenn Sie die Passwortfunktion aktivieren und anschließend das Passwort vergessen. -
Seite 32: Einleitung Eines Passwortrückrufes
Einleitung eines Passwortrückrufes Drücken Sie mehrmals Auto Sync auf der Fernbedienung oder AUTO 8 Mal auf dem Tastenfeld. Notieren Sie die Nummer und schalten Sie den Projektor aus. Wenden Sie sich an ein Servicecenter vor Ort, um die Nummer zu dekodieren. Sie werden u. U. aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind. -
Seite 33: Wechseln Des Eingangssignals
Wechseln des Eingangssignals Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann nur das Signal eines der Geräte als Vollbild angezeigt werden. Stellen Sie sicher, dass die Funktion Schnelle Auto-Suche im Menü SYSTEM auf Ein gestellt ist, wenn der Projektor automatisch nach den Signalen suchen soll. Sie können das gewünschte Signal auch manuell auswählen, indem Sie auf eine der Quellenauswahltasten auf der Fernbedienung drücken oder der Reihe nach durch die... -
Seite 34: Einstellen Des Projizierten Bildes
Einstellen des projizierten Bildes Einstellung des Projektionswinkels Der Projektor ist mit zwei Höhenverstellfüssen ausgestattet. Er verändert die Bildhöhe und den vertikalen Projektionswinkel. Schrauben Sie den Einstellfuß an, um den Winkel so einzustellen, dass sich das Bild an der gewünschten Stelle befindet. Wenn der Projektor nicht auf einer ebenen Fläche steht oder die Leinwand und der Projektor nicht senkrecht zueinander ausgerichtet sind, entsteht eine Schrägprojektion des Bildes. -
Seite 35: Horizontale Bildposition Anpassen
Horizontale Bildposition anpassen Die horizontale Bildposition kann auf maximal 5 % für 1080P- und 5 % für WUXGA- Bildbreite angepasst werden. Beachten Sie, dass die maximale horizontale Bildhöhe durch die vertikale Bildposition eingeschränkt werden kann. Es ist beispielsweise nicht möglich, die oben genannte maximale horizontale Bildposition zu erreichen, wenn die vertikale Bildposition auf das Maximum eingestellt ist. -
Seite 36: Projizierte Bildposition Mittels Objektivversatz Anpassen
Projizierte Bildposition mittels Objektivversatz anpassen Knopf des Vertikalen Knopf des horizontalen Objektivversatzes Objektivversatzes Die Objektivversatzfunktion ermöglicht einen Objektivversatz, der Anpassung der vertikalen oder horizontalen Position des projizierten Bildes innerhalb des nachstehend angegebenen Bereichs dient. Der Versatz ist ein einzigartiges System, das im Vergleich zu herkömmlichen Objektivversatzsystemen einen Versatz unter Einhaltung eines wesentlich höheren ANSI- Kontrastverhältnisses bietet. -
Seite 37: Feinabstimmung Der Bildschärfe
Feinabstimmung der Bildschärfe Stellen Sie die gewünschte Bildgröße Stellen Sie bei Bedarf durch Drehen des mit dem Zoomrad ein. Fokusrings die Bildschärfe ein. Korrektur der Schrägprojektion Bei einer Schrägprojektion sieht das projizierte Bild aufgrund einer gewinkelten Projektion wie ein Trapez aus. Um dies zu korrigieren, können Sie neben der Höheneinstellung des Projektors auch einen der folgenden manuellen Schritte durchführen. -
Seite 38: Vergrößerung Des Bildes Und Suche Nach Details
Anpassung der 4 Ecken OSD-Menü verwenden DISPLAY > Öffnen Sie das OSD-Menü und rufen Sie das Menü Eckenanp. auf. Der OSD-Bildschirm zeigt jetzt die 4-Eckenanpassung an. Wird eine Ecke zu Anpassung ausgewählt, erscheint der ausgewählte Bereich in grauer Farbe. Es ist eine Anpassung um zwei Grad möglich. Speichern Sie die Einstellungen, bevor Sie das OSD-Menü... -
Seite 39: Auswahl Des Bildformats
Auswahl des Bildformats Das „Bildformat“ beschreibt, in welchem Verhältnis die Breite und die Höhe des Bildes zueinander stehen. Die meisten analogen Fernseher und Computer besitzen das Format 4:3, Digitales TV und DVDs besitzen dagegen in der Regel das Format 16:9. Dank digitaler Signalverarbeitung sind digitale Anzeigegeräte wie dieser Projektor in der Lage, das Bild dynamisch zu dehnen und zu skalieren und dadurch ein Bildformat zu erzeugen, das von dem des Eingangssignals abweicht. -
Seite 40: Optimierung Der Bildqualität
16:10: Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 16:10 projiziert wird. Dies eignet sich am besten für Bilder, die sich bereits im 16:10- Seitenverhältnis befinden, da sie ohne 16:10-Bild Änderungen des Seitenverhältnisses angezeigt werden. -
Seite 41: Verwendung Von Bildschirmfarbe
Verwendung von Bildschirmfarbe Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Bildschirmfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden. Um diese Funktion zu verwenden, wechseln Sie zum Menü... -
Seite 42: Einstellung Von Brilliantcolor
Einstellung von Brilliantcolor Rufen Sie das BILD > ERWEITERT > Brilliantcolor Menü auf und drücken Sie auf Für diese Funktion wird ein neuer Algorithmus für die Farbverarbeitung und Verbesserungen der Systemstufe verwendet, um eine bessere Helligkeit bei gleichzeitig naturgetreueren und lebhafteren Farben im projizierten Bild zu erzielen. Dies ermöglicht eine um 50% stärkere Helligkeit in Mitteltonbildern, die in Videos und Naturszenen häufig vorkommen. -
Seite 43: Farbverwaltung
Farbverwaltung Nur bei einer permanenten Installation mit einstellbaren Lichtstufen, z. B. in einem Konferenzraum, einem Vorlesungsraum oder einem Heimtheater, sollte die Farbverwaltung eingesetzt werden. Die Farbverwaltung ermöglicht eine feine Einstellung der Farbe für eine besser Farbwiedergabe, falls dies erforderlich ist. Wenn Sie sich eine Test-Disc mit unterschiedlichen Farbtestmustern zugelegt haben, können Sie die Farbwiedergabe auf Monitoren, Fernsehern, Projektoren usw. -
Seite 44: Einstellen Des Präsentations-Timers
Einstellen des Präsentations-Timers Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. Gehen Sie wie folgt vor, um diese Funktion zu nutzen: Rufen Sie das Menü STANDARD > Präsentations-Timer auf. Drücken Sie auf Enter, um die Seite Präsentations-Timer anzuzeigen. Markieren Sie Timer-Intervall und legen Sie die Dauer fest, indem Sie auf drücken. -
Seite 45: Ausblenden Des Bildes
Ausblenden des Bildes Um die Aufmerksamkeit des Publikums auf den Vortragenden zu lenken, können Sie mit der Taste BLANK das Projektionsbild ausblenden. Drücken Sie auf eine beliebige Taste am Projektor oder auf der Fernbedienung, um das Bild wieder einzublenden. Wenn das Projektionsbild ausgeblendet ist, wird im rechten unteren Leinwandbereich das Wort „BLANK“... -
Seite 46: Verwendung Der Cec-Funktion
Verwendung der CEC-Funktion Dieser Projektor unterstützt die CEC (Consumer Electronics Control) Funktion für das synchronisierte Ein-/Ausschalten über eine HDMI-Verbindung. D.h., wenn ein Gerät ebenfalls die CEC-Funktion unterstützt und an den HDMI-Eingang des Projektors angeschlossen ist, das angeschlossene Gerät beim Ausschalten des Projektors automatisch mit ausgeschaltet wird. -
Seite 47: Verwendung Des Projektors Im Standbymodus
Verwendung des Projektors im Standbymodus Einige der Projektorfunktionen stehen im Standbymodus (angeschlossen, aber nicht eingeschaltet) zur Verfügung. Damit Sie diese Funktionen nutzen können, müssen Sie die entsprechenden Optionen unter ENERGIEVERWALTUNG > Standby-Einstellungen aktivieren und die richtige Kabelverbindung herstellen. Informationen über Verbindungsmethoden finden Sie im Kapitel Verbindungen. -
Seite 48: Rj45
Mikrofonlautstärke So passen Sie die Mikrofonlautstärke an: Öffnen Sie das OSD-Menü und rufen Sie STANDARD > Audioeinstellungen auf. Heben Sie durch Drücken von die Option Mikrofonlautstärke hervor und drücken Sie , um den gewünschten Lautstärkepegel einzustellen. Ausschalten von Ton Ein/Aus Öffnen Sie das OSD-Menü... - Seite 49 Der Projektor ist mit Extron-Geräten kompatibel. http://www.extron.com Dieser Projektor unterstützt alle Befehle von PJLink Klasse 1 (Version 1.00). http://pjlink.jbmia.or.jp/english/ Detaillierte Hinweise zu den unterschiedlichen Typen externer Geräte, die sich an den LAN/ RJ45-Port zur Steuerung des Projektors anschließen lassen, sowie zu zugehörigen Steuerbefehlen der einzelnen Geräte erhalten Sie direkt vom Kundendienstteam.
- Seite 50 Rechtsklicken Sie auf LAN-Verbindung, wählen Sie Eigenschaften. Wählen Sie im Eigenschaften-Fenster die Netzwerk-Registerkarte; klicken Sie dort auf Internetprotokoll (TCP/IP). Klicken Sie auf Eigenschaften. Klicken Sie auf Folgende IP-Adresse verwenden und geben Sie die IP-Adresse und die Subnetzmaske ein; klicken Sie dann auf OK.
- Seite 51 Drücken Sie die MENU-Taste am Projektor. Wählen Sie Erweitert > Netzwerkeinstellungen > Kabel-LAN. Geben Sie nach dem Aufruf von Kabel-LAN folgende Daten ein: • DHCP: Aus • IP-Adresse: 10.10.10.10 • Subnet-Maske: 255.255.255.0 • Gateway: 0.0.0.0 • DNS-Server: 0.0.0.0 Drücken Sie ENTER / zur Bestätigung der Einstellungen.
- Seite 52 Kategorie Element Eingabelänge IP-Adresse Crestron-Steuerung IP-Kennung Port Projektorname Projektor Standort Zugewiesen zu DHCP (aktiviert) (nicht verfügbar) IP-Adresse Netzwerkkonfiguration Subnet-Maske Standard-Gateway DNS-Server Aktiviert (nicht verfügbar) Benutzerkennwort Neues Kennwort Bestätigen Aktiviert (nicht verfügbar) Administratorkennwort Neues Kennwort Bestätigen Weitere Informationen finden Sie unter http://www.crestron.com.
-
Seite 53: Email-Alarm Vorbereiten
eMail-Alarm vorbereiten Achten Sie darauf, dass Benutzer per Webbrowser (z. B. Microsoft Internet Explorer v6.01/v8.0) auf die Startseite der LAN/RJ45-Funktion zugreifen können. Klicken Sie auf der LAN/RJ45-Startseite auf Alert Settings (Alarmeinstellungen). Die Eingabefelder von Alert Settings (Alarmeinstellungen) im Normalfall leer. - Seite 54 Geben Sie zum Versenden von eMail-Alarmen Folgendes ein: • Das SMTP-Feld ist der E-Mail-Server für das Versenden von E-Mails (SMTP- Protokoll). Dieses Feld ist ein Pflichtfeld. • Das Feld To (An) ist für die E-Mail-Adresse des Empfängers bestimmt (z. B. Projektoradministrator).
-
Seite 55: Rs232 Über Telnet
RS232 über Telnet Neben der Steuerung des Projektors über die RS232-Schnittstelle mit „Hyper-Terminal“ und speziellen RS232-Befehlen, gibt es eine alternative RS232-Steuerungsmöglichkeit, die „RS232 über Telnet“ genannt wird und über die LAN/RJ45-Schnittstelle erfolgt. Kurzanleitung zu „RS232 über Telnet“ Rufen Sie die IP-Adresse des Projektors über das OSD-Menü ab. Vergewissern Sie sich, dass Sie mit PC oder Notebook auf die Webseite des Projektors zugreifen können. -
Seite 56: Aktivierung Von Telnet Unter Windows Vista/7
telnet ttt.xxx.yyy.zzz 23 („Enter“ drücken) (ttt.xxx.yyy.zzz: IP-Adresse des Projektors) Ist die Telnet-Verbindung einsatzbereit und wurde der RS232-Befehl eingegeben und durch Drücken von Enter bestätigt, wird der RS232-Befehl ausgeführt. Aktivierung von TELNET unter Windows Vista/7 / 8 / 10 Die Standardinstallation von Windows VISTA / 7 / 8 / 10 enthält keine „TELNET“- Funktion. -
Seite 57: Technische Hinweise Zu "Rs232 Über Telnet"
Wählen Sie Windows-Funktionen/Features aktivieren oder deaktivieren, um das entsprechende Fenster zu öffnen. Wählen Sie die Option Telnet-Client mit einem Häkchen an und klicken Sie dann auf Technische Hinweise zu „RS232 über Telnet“: Telnet: TCP. Telnet-Port: 4661. (wenn Sie weitere Details wünschen, setzen Sie sich bitte mit dem Kundendienst in Verbindung) Telnet-Dienstprogramm: Windows' „TELNET.exe“... -
Seite 58: Ausschalten Des Projektors
Ausschalten des Projektors Drücken Sie auf Power. Es wird eine Bestätigungsmeldung eingeblendet. Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet. Drücken Sie erneut auf Power. Nachdem der Kühlvorgang beendet wurde, ertönt ein „Strom-Aus-Signalton“. Trennen Sie das Netzkabel von der Netzsteckdose, wenn Sie beabsichtigen, den Projektor über einen längeren Zeitraum nicht zu verwenden. -
Seite 59: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die on-screen display (OSD)-Menüs je nach ausgewähltem Signaltyp variieren. Die Menüoptionen stehen zur Verfügung, wenn der Projektor mindestens ein gültiges Signal erkennt. Wenn kein Gerät an den Projektor angeschlossen ist oder kein Signal erkannt wird, ist nur begrenzter Zugriff auf Menüoptionen möglich. Hauptmenü... - Seite 60 Immer/1 min/2 min/3 min/ Timer-Anzeige Niemals Oben links/Unten links/ Timer-Position Präsentations- Oben rechts/Unten rechts Timer 4. STANDARD Timer-Zählmethode Runterzählen/Raufzählen Erinnerungs- Ein/Aus Signalton Zählen beginnen/ Ja/Nein Deaktiviert/5 min/10 min/ Timer 15 min/20 min/25 min/ 30 min Meldung Ein/Aus Muster Ein/Aus Schwarz/Blau/ViewSonic/ Startbild...
- Seite 61 Hauptmenü Untermenü Optionen Auto/Aus/Frame Sequential/Frame-Packing/ Synchronisierung Oben-Unten/Seite-an-Seite 3D-Einstellungen Synchronisierung Deaktiviert/Umkehren umkehren 3D-Einstellungen Ja/Nein speichern HDMI-Format Auto/RGB/YUV HDMI-Einstellungen HDMI-Bereich Auto/Verbessert/Normal DHCP/IP-Adresse/Subnet- Maske/Gateway/DNS- Kabel-LAN Server/Standby-LAN- Steuerung/Anwenden Netzwerkeinstellungen AMX- Ein/Aus Geräteerkennung Control4 Ein/Aus HDBaseT Ein/Aus ERWEITERT 2400/4800/9600/14400/ Baudrate 19200/38400/57600/115200 RS232-Einstellungen Kanal Lokal/HDBaseT All/Vorderseite/Oberseite/ Externer Sensor Lichtquellenmodu Normal/Eco/Angepasst...
- Seite 62 Hauptmenü Untermenü Optionen Mehrere OSD-Sprachen Sprache wählbar Tisch vorne/Tisch hinten/ Projektorposition Decke hinten/Decke vorne 5 s/10 s/15 s/20 s/ Menü-Anzeigezeit 25 s/30 s Menüeinstellungen Mitte/Oben links/Oben Menüposition rechts/Unten links/Unten SYSTEM rechts Höhenmodus Aus/Ein Schnelle Auto-Suche Aus/Ein Passwort ändern Sicherheitseinstell. Einschaltsperre Aus/Ein Bedientastenfeldsperre Aus/Ein...
-
Seite 63: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü Funktion Beschreibung Siehe „Verwendung von Bildschirmfarbe“ auf Seite 36 für Einzelheiten. Bildschirmfarbe Diese Funktion ist nur verfügbar, wenn ein PC- Eingangssignal ausgewählt wurde. Bildformat Siehe „Auswahl des Bildformats“ auf Seite 34 für Einzelheiten. Siehe „Korrektur der Schrägprojektion“ auf Seite 32 für Schrägposition Einzelheiten. -
Seite 64: Brilliantcolor
Funktion Beschreibung Farbmodus Siehe „Auswahl des Bildmodus“ auf Seite 35 für Einzelheiten. Helligkeit Siehe „Einstellung von Helligkeit“ auf Seite 36 für Einzelheiten. Kontrast Siehe „Einstellung von Kontrast“ auf Seite 36 für Einzelheiten. Detaillierte Informationen finden Sie unter „Auswahl einer Farbtemp. Farbtemperatur“... - Seite 65 Funktion Beschreibung Computer Bei der Wahl von Aktivieren schaltet sich der Projektor automatisch ein, sobald das VGA-Kabel ein VGA-Signal sendet. HDMI Bei der Wahl von Aktivieren schaltet sich der Projektor automatisch ein, sobald das HDMI-Kabel ein HDMI-Signal Gerät autom. sendet. einschalten Siehe „Verwendung der CEC-Funktion“...
-
Seite 66: Netzwerkeinstellungen
Funktion Beschreibung Siehe „Verwendung der 3D-Funktionen“ auf Seite 41 für 3D-Einstellungen Einzelheiten. HDMI-Format- Siehe „HDMI Eingangseinstellungen ändern“ auf Seite 28 für Einzelheiten. Einstellungen Kabel-LAN • DHCP: Die Installation des Projektors umfasst einen Dynamic Host Configuration-Protokollserver. Wird diese Funktion auf EIN eingestellt, kann der Projektor die ID automatisch vom Server beziehen. -
Seite 67: Rs232-Einstellungen
Funktion Beschreibung Baudrate Legen Sie die RS232-Baudrate fest. Kanal RS232-Einstellungen Setzen Sie den Kanal der RS232-Steuerung auf Lokal oder HDBaseT. Wird der Kanal der RS232-Steuerung auf HDBaseT gesetzt, stellen Sie die Baudrate auf 9600 ein. Stellen Sie den IR-Fernbedienungssensor für den gewünschten Externer Sensor Projektor ein. - Seite 68 Funktion Beschreibung Stellt die Sprache des On-Screen Display (OSD) Menüs Sprache ein. Siehe „Verwendung der Menüs“ auf Seite 25 für Einzelheiten. Siehe „Auswählen des Standortes“ auf Seite 16 für Projektorposition Einzelheiten. Menü-Anzeigezeit Legt fest, für wie lange das OSD-Menü nach der letzten Tastenbetätigung aktiviert bleibt.
-
Seite 69: Wartung
Wartung Pflege des Projektors Sie müssen das Objektiv bzw. den Filter (optionales Zubehör) regelmäßig reinigen. Entfernen Sie keine Bauteile des Projektors. Kontaktieren Sie Ihren Händler, wenn ein Teil des Projektors ausgetauscht werden muss. Reinigung der Objektivlinse Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen. •... -
Seite 70: Informationen Zu Den Lichtquellenstunden
Informationen zu den Lichtquellenstunden Einführung in die Lichtquellenstunden Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lichtquellennutzung vom integrierten Timer automatisch (in Stunden) berechnet. So holen Sie Informationen über die Betriebsstunden der Lichtquelle ein: Öffnen Sie das OSD-Menü und rufen das Menü ERWEITERT > Lichtquelleneinstellungen auf. -
Seite 71: Einstellung Sleeptimer
Einstellung Sleeptimer Diese Funktion schaltet den Projektor nach einer festgelegten Zeit automatisch aus, damit die Lebensdauer der Lichtquelle nicht unnötig verkürzt wird. Öffnen Sie das OSD-Menü und wechseln Sie zum ENERGIEVERWALTUNG > Smart Energy Menü. Drücken Sie auf Enter. Es wird dann die Seite Smart Energy angezeigt. Markieren Sie Sleeptimer und drücken Sie auf Wenn Ihnen die voreingestellten Zeitspannen nicht gefallen, wählen Sie Deaktiviert aus. -
Seite 72: Status & Beschreibung
Anzeigen light (Licht) Status & Beschreibung Blau Betriebsvorgänge Lichtquelle ist betriebsbereit Start Blinkend Kühlung Blinkend Gehäuse offen Blinkt 7-mal DMD-Fehler Blinkt 8-mal Farbradfehler Blinkt 9-mal Phosphorradfehler Blinkt 9-mal Blinkt 1-mal Systemereignisse 1-W-MCU erkennt, dass Skalierer nicht arbeitet Blinkt 2-mal Temperaturvorgänge Überhitzung T1 Blinkt 1-mal Überhitzung T2... -
Seite 73: Fehleranalyse
Fehleranalyse Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss am Über das Netzkabel wird kein Strom Projektor und in die Steckdose. Wenn die Steckdose zugeführt. über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. -
Seite 74: Technische Daten
Alle Daten können ohne Bekanntmachung geändert werden. • In Ihrer Region sind nicht alle Modelle verfügbar. Allgemein Produktname DLP Projektor Optische Daten Auflösung LS900WU: 1920 x 1200 WUXGA Anzeigesystem 1-CHIP DMD Lichtquelle Laserdiode Elektrische Anschlusswerte Stromversorgung AC 100–240 V, 50–60 Hz (Automatisch) Stromverbrauch 530 W;... -
Seite 75: Umgebungsbedingungen
Umgebungsbedingungen Betriebstemperatur 5°C–40°C auf Meereshöhe Luftfeuchtigkeit bei 10%–90% (nicht kondensierend) Betrieb Höhenlage bei Betrieb • 0–1499 m bei 5°C–35°C • 1500–3000 m bei 5°C–25°C (mit Höhenmodus eingeschaltet) Lagerungstemperatur -10 °C bis +60 °C Luftfeuchtigkeit bei 10 % bis 85 % nicht kondensierend Lagerung Lagerungshöhe 30 °C bei 0 bis 12200 m über dem Meeresspiegel... -
Seite 76: Timingtabelle
Timingtabelle Analog RGB Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz) 640 x 480 60/72/75/85 SVGA 800 x 600 60/72/75/85 1024 x 768 60/70/75/85 1152 x 864 1280 x 768 15:9 WXGA 1280 x 800 16:10 60/75/85 1360 x 768 16:9 Quad-VGA 1280 x 960 60/85 SXGA... - Seite 77 HDMI Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) 640 x 480 SVGA 800 x 600 1024 x 768 1280 x 768 15:9 WXGA 1280 x 800 16:10 1360 x 768 16:9 Quad-VGA 1280 x 960 SXGA 1280 x 1024 SXGA+ 1400 x 1050 WXGA+ 1440 x 900 16:10...
- Seite 78 3D (HDMI Signal enthalten) Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) SVGA 800 x 600 60* / 120** 1024 x 768 60* / 120** 1280 x 720 16:9 60* / 120** WXGA 1280 x 800 16:9 60* / 120** HDTV (1080p) 1920 x 1080 16:9 für Videosignal...
-
Seite 79: Component-Video
Component-Video Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) HDTV (1080p) 1920 x 1080 16:9 50 / 60 HDTV (1080i) 1920 x 1080 16:9 50 / 60 HDTV (720p) 1280 x 720 16:9 50 / 60 SDTV (480p) 720 x 480 4:3 / 16:9 SDTV (576p) 720 x 576 4:3 / 16:9... -
Seite 80: Informationen Zum Urheberrecht
Copyright Copyright 2017. Alle Rechte vorbehalten. Dieses Handbuch darf ohne vorherige schriftliche Genehmigung durch die ViewSonic Corporation weder ganz noch auszugsweise und in keiner Form und mit keinem Hilfsmittel, weder elektronisch noch mechanisch, magnetisch, optisch, chemisch, von Hand oder auf sonstige Weise, aufgezeichnet, kopiert, übertragen, abgeschrieben, in Datenabrufsystemen gespeichert oder in andere Sprachen... -
Seite 81: Anhang
Anhang IR-Steuerungstabelle Taste Format Byte1 Byte2 Byte3 Byte4 (mit blauer Beleuchtung) Power On Power Off COMP HDMI HDMI2 HDMI3 HDBaseT Source Auto sync Up / V keystone + Blank Left / H keystone - Enter Right / H keystone + Menu Down / V keystone - Exit... -
Seite 82: Rs232-Befehlstabelle
RS232-Befehlstabelle <Polzuweisung für diese beiden Enden> Beschreibung Beschreibung RTSZ CTSZ <Schnittstelle> RS-232-Protokoll Baudrate 115200 bit/s (Standard) Datenlänge 8 Bit Paritätskontrolle Keine Stopp-Bit 1 Bit Datenflusskontrolle Keine Wird der Kanal der RS232-Steuerung auf HDBaseT gesetzt, stellen Sie die Baudrate auf 9600 ein. - Seite 83 0x06 0x14 0x00 0x04 0x00 0x34 0x11 Write Blue 0x0A 0x01 0x68 Splash Screen 0x06 0x14 0x00 0x04 0x00 0x34 0x11 ViewSonic 0x0A 0x02 0x69 0x07 0x14 0x00 0x05 0x00 0x34 0x00 Read Status 0x00 0x11 0x0A 0x68 0x06 0x14 0x00 0x04 0x00 0x34 0x11...
- Seite 84 Funktion Status Aktion 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Front Table 0x00 0x00 0x5E 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Rear Table 0x00 0x01 0x5F Write Projector 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Rear Ceiling Position 0x00 0x02 0x60 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Front Ceiling 0x00 0x03 0x61...
- Seite 85 Funktion Status Aktion 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Auto 0x04 0x00 0x62 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64 0x06 0x14 0x00 0x04 0x00 0x34 0x12 16:9 0x04 0x03 0x65 Write 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Aspect ratio 16:10 0x04 0x04 0x66...
- Seite 86 Funktion Status Aktion 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Decrease 0x0A 0x00 0x68 Write Keystone- 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Increase Vertical 0x0A 0x01 0x69 0x07 0x14 0x00 0x05 0x00 0x34 0x00 Read Get value 0x00 0x12 0x0A 0x69 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Brightest 0x0B 0x00 0x69...
- Seite 87 Funktion Status Aktion 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Decrease 0x12 0x00 0x70 Write 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Saturation Increase 0x12 0x01 0x71 0x07 0x14 0x00 0x05 0x00 0x34 0x00 Read Get value 0x00 0x12 0x12 0x71 0x06 0x14 0x00 0x04 0x00 0x34 0x12 Decrease 0x13 0x00 0x71...
- Seite 88 Funktion Status Aktion 0x06 0x14 0x00 0x04 0x00 0x34 0x14 0x00 0x01 0x61 Write 0x06 0x14 0x00 0x04 0x00 0x34 0x14 Mute 0x00 0x00 0x60 0x07 0x14 0x00 0x05 0x00 0x34 0x00 Read Status 0x00 0x14 0x00 0x61 0x06 0x14 0x00 0x04 0x00 0x34 0x14 Increse 0x01 0x00 0x61 0x06 0x14 0x00 0x04 0x00 0x34 0x14...
- Seite 89 Funktion Status Aktion 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0d 0x6E 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0e 0x6F 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x0f 0x70 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x10 0x71 0x06 0x14 0x00 0x04 0x00 0x34 0x15 Write...
- Seite 90 Funktion Status Aktion 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x00 0x88 Write 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x01 0x89 0x07 0x14 0x00 0x05 0x00 0x34 0x00 Read Status 0x00 0x11 0x2B 0x89 0x07 0x14 0x00 0x05 0x00 0x34 0x00 Error status Read Status...
- Seite 91 Funktion Status Aktion 0x06 0x14 0x00 0x04 0x00 0x34 0x0C code 7 0x48 0x06 0xA6 Write Remote 0x06 0x14 0x00 0x04 0x00 0x34 0x0C code 8 Control code 0x48 0x07 0xA7 0x07 0x14 0x00 0x05 0x00 0x34 0x00 Read Status 0x00 0x0C 0x48 0xA1 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x32 0x00 0x8F...
- Seite 92 Funktion Status Aktion 0x02 0x14 0x00 0x04 0x00 0x34 0x02 Menu 0x04 0x0F 0x61 0x02 0x14 0x00 0x04 0x00 0x34 0x02 Exit 0x04 0x13 0x65 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B 0x5D 0x02 0x14 0x00 0x04 0x00 0x34 0x02 Bottom 0x04 0x0C 0x5E 0x02 0x14 0x00 0x04 0x00 0x34 0x02...
-
Seite 93: Kundendienst
Kundendienst Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/Region Website Telefone E-mail www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_deu@ Deutschland eu/support/call-desk/ viewsoniceurope.com www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_at@viewsoniceurope. Österreich eu/support/call-desk/ www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_ch@... -
Seite 94: Eingeschränkte Garantie
Betrieb außerhalb der Produktspezifikationen. c. Betrieb des Produktes zu anderen als den normalen vorgesehenen Zwecken oder außerhalb der normalen Betriebsbedingungen. d. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic autorisierte Personen. e. Durch den Transport verursachte Schäden am Produkt. - Seite 95 Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonicübernimmt keine Haftung für: 1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hinder- nisse, Verlust des Produkts, Zeitverlust,entgangenen Gewinn, entgangene Ge- schäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie ande-...
