Inhaltszusammenfassung für ViewSonic LS810

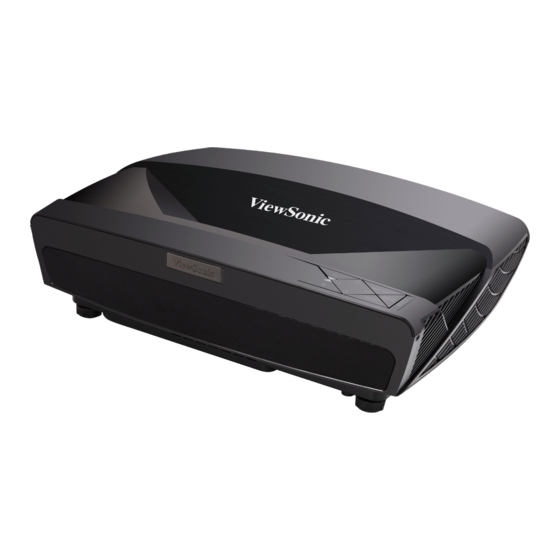

- Seite 1 LS810/LS820/LS830 DLP Projector Bedienungsanleitung Modell Nr. VS16500/VS16501/VS16460...
-
Seite 2: Informationen Zur Einhaltung Von Normen Und Bestimmungen
Informationen zur Einhaltung von Normen und Bestimmungen FCC Erklärung Dieses Gerät erfüllt die Anforderungen gemäß Abschnitt 15 der FCC Bestimmungen. Für den Betrieb sind folgende Bedingungen zu beachten: (1) das Gerät darf keine schädlichen Interferenzen erzeugen und muss (2) empfangene Interferenzen aufne- hmen, obwohl diese zu Betriebsstörungen führen können. -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Lesen Sie diese Hinweise. Bewahren Sie diese Hinweise auf. Beachten Sie alle Warnungen. Folgen Sie allen Anweisungen Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Mit einem weichen, trockenen Tuch reinigen. Nicht die Lüftungsschlitze blockieren. Das Gerät gemäß den Herstelleran- weisungen installieren. -
Seite 4: Erklärung Zur Rohs2 Konformität
Erklärung zur RoHS2 Konformität Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee;... -
Seite 5: Produktregistrierung
Microsoft, Windows, Windows NT und das Windows Logo sind registrierte Marken- zeichen der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic, das Drei Vögel Logo, OnView, ViewMatch und ViewMeter sind registri- erte Markenzeichen der ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Associa- tion. -
Seite 6: Inhaltsverzeichnis
Inhalt Wesentliche HDMI-Eingangseinstellungen ändern ..24 Sicherheitshinweise ..1 Projiziertes Bild anpassen ....... 25 Trapezverzerrungen korrigieren ....26 Einleitung ......3 4 Ecken anpassen ........27 Zur Detailprüfung vergrößern ....28 Projektormerkmale ........3 Seitenverhältnis auswählen ..... 28 Lieferumfang..........4 Hinweise zum Seitenverhältnis.... - Seite 7 Deckenmontage ........52 Timing-Tabelle ......... 53 Informationen zum Urheberrecht ....57 Urheberrecht..........57 Haftungsausschluss ........ 57 Anhang ......58 IR-Steuerungstabelle ....... 58 Address Code .......... 59 RS232 command table ......59...
-
Seite 8: Wesentliche Sicherheitshinweise
Wesentliche Sicherheitshinweise Design und Prüfung Ihres Projektors wurden in Übereinstimmung mit den aktuellsten Sicherheitsstandards für Geräte der Informationstechnologie (IT) durchgeführt. Dennoch ist es extrem wichtig, dass Sie zur Gewährleistung der Nutzersicherheit während der Benutzung die in dieser Anleitung und an den Produktetiketten bereitgestellten Anweisungen befolgen. -
Seite 9: Sicherheitshinweise Zur Deckenmontage Des Projektors
- In der Nähe von Rauchmeldern. - Orte, an denen die Temperatur 35 °C übersteigt. - Orte auf einer Höhe von mehr als 3000 m. • Blockieren Sie nicht die Belüftungsöffnungen. Falls die Belüftungsöffnungen blockiert werden, kann sich das Gerät überhitzen und in Brand geraten. - Stellen Sie den Projektor nicht auf Decken, Betten, Teppichen und ähnlich weichen Unterlagen auf. -
Seite 10: Einleitung
Einleitung Projektormerkmale Ihr Projektor arbeitet mit einer optischen Hochleistungs-Engine und bietet ein benutzerfreundliches Design, das sowohl zuverlässig funktioniert als auch leicht zu bedienen ist. Ihr Projektor weist die folgenden Merkmale auf: • Präsentationstimer bietet besseres Zeitmanagement während Präsentationen • 3D-Anzeige unterstützt •... -
Seite 11: Lieferumfang
Falls einer dieser Artikel fehlen sollte, wenden Sie sich bitte an den Händler, bei dem Sie diesen Projektor erworben haben. Standardzubehör Das mitgelieferte Zubehör ist auf Ihre Region abgestimmt und kann daher etwas vom Standardlieferumfang abweichen. Projektor Netzkabel LS810/LS820/LS830 DLP Projector Quick Start Guide COMP1 COMP2 HDMI Source... -
Seite 12: Aufbau Des Projektors
Aufbau des Projektors Vorne / hinten Seite Oben / unten Warnung • Dieses Gerät muss geerdet sein. • Sie können Trennvorrichtungen in die Festverdrahtung integrieren oder das Netzkabel an eine leicht zugängliche Steckdose in der Nähe anschließen. Falls Fehler während des Betriebs auftreten, trennen Sie das Gerät mit Hilfe der Trennvorrichtung von der Stromversorgung oder ziehen Sie das Netzkabel aus der Steckdose. -
Seite 13: Gerätesteuerung Und -Funktionen
Gerätesteuerung und -funktionen Projektor (Benutzertasten) Ermöglicht dem Nutzer die Festlegung von Tasten und Schnelltasten. Diese Funktionen können über das OSD-Menü festgelegt werden. Status-LED / / / (Trapezkorrekturtasten) Zur manuellen Korrektur verzerrter Bilder, die durch nicht senkrechte Projektion entstehen. Links/Rechts/Aufwärts/Abwärts Zur Auswahl des erforderlichen Menüelements. Betriebs-LED (Ein/Aus) Schaltet den Projektor in den Bereitschaftsmodus und wieder ein. -
Seite 14: Fernbedienung
Fernbedienung Enter Bitte beachten Sie zur Benutzung der Fernbedienungstasten (Seite nach oben, Zum Aktivieren eines im OSD-Menü Seite nach unten, ) zur ausgewählten Menüelementes. Mauszeigersteuerung “Fernbedienung als Menü Zeigegerät verwenden”. Öffnet das OSD-Menü. Ein/Aus (Linke Maustaste) Schaltet den Projektor in den Sobald der Cursormodus aktiviert wurde, Bereitschaftsmodus und wieder ein. - Seite 15 20. Muster (Bedienfeldsperre) Zeigt die integrierten Testbilder. Drücken Sie zum Deaktivieren der aktivierten Bedienfeldsperre 21. Leerer Bildschirm Zum Ausblenden des Bildes. (Präsentationstimer) Ruft das Präsentationstimer- (Hilfe) Einstellungsmenü auf. Ruft das Hilfe-Menü auf. (Lautstärke) (Stumm) Ruft den Lautstärkeregler auf Schaltet den Projektorton ein und aus. 13.
-
Seite 16: Fernbedienungscode
Zur Nutzung des Laserpointers. Der Laserpointer ist ein professionelles Hilfsmittel zur Unterstützung von Präsentationen. Drücken Sie diese Taste zur Ausgabe eines farbigen Laserpointer-Strahls. Der Laserstrahl wird innerhalb des sichtbaren Spektrums ausgegeben. Halten Sie zur kontinuierlichen Ausgabe des Laserstrahls die [Laser]-Taste gedrückt. Blicken Sie nicht in das Laserlicht und richten Sie den Laserstrahl nicht auf sich oder andere. -
Seite 17: Fernbedienung Als Zeigegerät Verwenden
Fernbedienung als Zeigegerät verwenden Bedienen Sie Ihren Computer während Präsentationen für mehr Flexibilität mit der Fernbedienung Bevor Sie Ihr Zeigegerät durch die Fernbedienung ersetzen, schließen Sie ein Ende des USB-Kabels an den Mini-USB-Port des Projektors und das andere Ende an den PC oder Notebook-Computer an. Details dazu finden Sie unter “Computer anschließen”. -
Seite 18: Fernbedienungsbatterien Auswechseln
Fernbedienungsbatterien auswechseln Platzieren Sie die Fernbedienung zum Öffnen der Batteriefachabdeckung mit der Unterseite nach oben. Drücken Sie den angezeigten Bereich nach unten, ziehen Sie die Batteriefachabdeckung dann in die angezeigte Richtung. Nehmen Sie die alten Batterien heraus (falls erforderlich), setzen Sie dann entsprechend der angezeigten Richtung 2 AAA-Batterien ein. -
Seite 19: Projektorpositionierung
Projektorpositionierung Einen Ort wählen Sie können sich bei der Festlegung des Installationsortes am Raumkonzept und Ihren persönlichen Vorlieben orientieren. Berücksichtigen Sie dabei Größe und Position der Leinwand, Positionen geeigneter Steckdose sowie Position und Abstand zwischen Projektor und anderen Geräten. Es gibt 4 mögliche Installationsorte für den Projektor: Tisch vorne Bei dieser Position befindet sich der Projektor direkt vor der Leinwand. -
Seite 20: Projektionsgrößen
Projektionsgrößen Die im folgenden Abschnitt erwähnten Leinwände meinen Projektionsleinwände, die aus einer Leinwandoberfläche und Stützstrukturen bestehen. Entfernung von der Mitte des Objektivs bis zur Rückseite beträgt 272 mm. • LS810 Screen size (D) Image width (W) Image height (H) Vertical offset (a) Projection distance (b) 2032 67.84 1723 42.40 1077 6.84 5.61 2286 76.32... -
Seite 21: Geräte Anschließen
Geräte anschließen Beachten Sie unbedingt Folgendes, wenn Sie eine Signalquelle an den Projektor anschließen: Schalten Sie sämtliche beteiligten Geräte aus, bevor Sie Verbindungen herstel- len. Nutzen Sie stets die für die jeweilige Signalquelle geeigneten Signalkabel. Achten Sie darauf, das die Kabel bis zum Anschlag eingesteckt werden. Einige der in den Abbildungen gezeigten Kabel werden eventuell nicht mit dem Projektor geliefert (siehe “Standardzubehör”). -
Seite 22: Computer Oder Monitor Anschließen
Computer oder Monitor anschließen Computer anschließen Verwenden Sie das mitgelieferte VGA-Kabel. Schließen Sie ein Ende am D- Sub-Ausgang des Computers an. Verbinden Sie das andere Ende des VGA-Kabels mit dem Signaleingang COMPUTER IN1 oder IN2 am Projektor. Zur Nutzung der externen Maussteuerung schließen Sie das größere Ende des USB-Kabels an den USB-Port des Computers und das kleinere Ende an den Anschluss MINI USB des Projektors an. -
Seite 23: Videogerät Anschließen
Videogerät anschließen Sie können den Projektor mit folgenden Videogeräten mit Ausgangsanschluss verbinden: • HDMI • Component Video • S-Video • Video (Composite Video) Der Projektor muss über nur eine der zuvor genannten Verbindungsmethoden mit einem Videogerät verbunden werden. Allerdings liefern verschiedene Verbindungsmethoden unterschiedliche Videoqualität. -
Seite 24: Hdmi-Geräte Anschließen
HDMI-Geräte anschließen Stellen Sie über ein HDMI-Kabel eine Verbindung zwischen dem Projektor und dem HDMI- Gerät her. Schließen Sie ein Ende des HDMI-Kabels an den HDMI-Ausgang des Videogerätes an. Schließen Sie das andere Ende des HDMI-Kabels an den HDMI-Signaleingang des Projektors an. -
Seite 25: Composite-Videogerät Anschließen
Composite-Videogerät anschließen Schauen Sie nach, ob ein ungenutzter Composite-Ausgang an Ihrem Videogerät zur Verfügung steht: • Falls ja, führen Sie einfach die weiteren Schritte aus. • Falls nicht, müssen Sie sich für eine andere Anschlussmethode entscheiden. Nehmen Sie ein Videokabel zur Hand, verbinden Sie das eine Ende mit dem Com- posite-Videoausgang am externen Videogerät. -
Seite 26: Bedienung
Bedienung Projektor aktivieren Schließen Sie das Netzkabel an Projektor und Steckdose an. Schalten Sie die Steckdose ein (falls zutreffend). Drücken Sie zum Einschalten des Projektors die Ein-/Austaste Bitte beachten Sie bei erstmaliger Einschaltung des Projektors die Anweisungen und wählen Sie Ihre OSD-Sprache. Schalten Sie alle angeschlossenen Geräte ein. - Seite 27 Drücken Sie und wählen Sie Drücken Sie und wählen Sie BILD, ANZEIGE, drücken Sie dann zur drücken Sie dann zur Auswahl des Auswahl der Farbe /. primären Farbmodus /. ANZEIGE BILD Leinwandfarbe Standard Farbmodus Seitenverhältnis Auto Helligkeit Trapezkorrektur Kontrast Eckenanpassung Normal...
-
Seite 28: Kennwortschutz Deaktivieren
Abrufcode und 5 Sekunden lang die auf der rechten Seite wenden Sie sich an den dargestellte Fehlermeldung, anschließend wird ViewSonic-Kundendienst die Meldung [Kennwort eingeben] angezeigt. Sie Abrufcode: können ein anderes 6-stelliges Kennwort eingeben. Falls Sie Ihr Kennwort vergessen und nicht in dieser Anleitung notiert haben, können Sie das... -
Seite 29: Kennwort Zurücksetzen
Kennwort zurücksetzen Halten Sie die Fernbedienungstaste [AUTO SYNC] 3 Sekunden lang gedrückt. Der Projektor zeigt eine codierte Nummer auf der Projektionsfläche an. Notieren Sie sich diese Nummer, schalten Sie den Projektor anschließend aus. Wenden Sie sich an Ihr örtliches Kundencenter und lassen Sie die notierte Nummer auswerten. -
Seite 30: Eingangssignale Umschalten
Eingangssignale umschalten Sie können mehrere Geräte gleichzeitig an Ihren Projektor anschließen. Allerdings kann jeweils nur eine Eingangsquelle als Vollbild angezeigt werden. Falls der Projektor automatisch nach verschiedenen Signalen suchen soll, stellen Sie bitte sicher, dass die Funktion Schnelle Auto-Suche im SYSTEM-Menü auf Ein gesetzt ist. -
Seite 31: Hdmi-Eingangseinstellungen Ändern
HDMI-Eingangseinstellungen ändern In dem unwahrscheinlichen Fall, dass Sie den Projektor über dessen HDMI-Eingang mit einem Gerät (z. B. DVD- oder Blu-ray-Player) verbinden und das projizierte Bild in den falschen Farben dargestellt wird, ändern Sie bitte die Farbraumeinstellungen entsprechend den Farbraumeinstellungen des Ausgabegerätes. Gehen Sie dazu wie folgt vor: Öffnen Sie das OSD-Menü, rufen Sie dann Erweitert >... -
Seite 32: Projiziertes Bild Anpassen
Projiziertes Bild anpassen Projektionswinkel anpassen Der Projektor verfügt über einen höhenverstellbaren Fuß. Der höhenverstellbare Fuß kann zur Anpassung von Projektionshöhe und Projektionswinkel entlang der Vertikalachse genutzt werden. Sie können den höhenverstellbaren Fuß zur Feineinstellung von Projektionswinkel und Position des projizierten Bildes anpassen, bis sich dieses an der gewünschten Position befindet. -
Seite 33: Trapezverzerrungen Korrigieren
Trapezverzerrungen korrigieren Trapezverzerrung ist ein Problem, bei dem das projizierte Bild aufgrund eines schlechten Projektionswinkel trapezförmig dargestellt wird. Sie können dies beheben, indem Sie die Projektorhöhe anpassen und folgende Schritte manuell durchführen. • Fernbedienung verwenden Drücken sie zur Anzeige der Trapezkorrektur-Seite / / / . -
Seite 34: Ecken Anpassen
4 Ecken anpassen Sie können unregelmäßige Formen und Größen des Eckenanpassung rechteckigen Bildes manuell anpassen. Bitte befolgen Sie zur Anzeige der Eckenanpassung-Seite einen dieser Schritte: i. Drücken Sie [Enter]. Drücken Sie zum Speichern oder Beenden [MENU/EXIT] ii. Öffnen Sie das OSD-Menü, rufen Sie Zum Rücksetzen [ENTER] 2 s gedrückt halten [Eckenanpassung] wird bei Anpassung von ANZEIGE >... -
Seite 35: Zur Detailprüfung Vergrößern
Zur Detailprüfung vergrößern Sie müssen das Bild zur Prüfung von Details im projizierten Bild vergrößern. Verschieben Sie Bilder mit den Pfeiltasten. • Fernbedienung verwenden Rufen Sie mit an der Fernbedienung die Zoomleiste auf. Drücken Sie zum Vergrößern des Bildes auf die gewünschten Abmessungen wiederholt . -
Seite 36: Hinweise Zum Seitenverhältnis
Hinweise zum Seitenverhältnis I n der nachstehenden Abbildung symbolisieren schwarze Teile inaktive, weiße Teile aktive Bereiche. Diese nicht verwendeten schwarzen Bereiche können nach wie vor zur Anzeige von OSD-Menüs genutzt werden. Auto: Proportionale Skalierung eines Bildes auf die natürliche Horizontalauflösung des Projek- tors. Diese Einstellung eignet sich für Signale, die Image 16:10 weder im 4:3- noch im 16:9-Seitenverhältnis vor- liegen, und sorgt für eine maximale Ausnutzung der Projektionsfläche, ohne das Seitenverhältnis... -
Seite 37: Bilddarstellung Optimieren
Bilddarstellung optimieren Bildmodus auswählen Der Projektor ist mit verschiedenen vordefinierten Bildmodi voreingestellt. Sie können einen dieser Modi wählen, der am besten zu Ihrer Betriebsumgebung und dem Bildtyp des Eingangssignals passt. Bitte befolgen Sie zur Auswahl eines für Ihre Anforderungen geeigneten Betriebsmodus die nachstehend beschriebenen Schritte. -
Seite 38: Bildqualität In Den Benutzermodi Fein Abstimmen
Bildqualität in den Benutzermodi fein abstimmen Sie können verschiedene nutzerdefinierte Funktionen nutzen, wenn der Projektor bestimmte Signaltypen erkennt. Die Einstellungen dieser Funktionen können Sie nach Wunsch anpassen. Helligkeit anpassen Rufen Sie das Menü BILD > Helligkeit auf, drücken Sie dann /. Je höher der Wert, desto heller das Bild. -
Seite 39: Eine Gamma-Einstellung Wählen
BrilliantColor anpassen Rufen Sie das Menü BILD > Erweitert > BrilliantColor auf, drücken Sie dann /. Diese Funktion nutzt einen neuen Farbverarbeitungsalgorithmus und Optimierung auf Systemebene zur Erhöhung der Helligkeit bei gleichzeitiger Darstellung realistischer, lebendiger Farben. Die Helligkeit von Bereichen mit mittlerem Farbton in Videos und natürlichen Landschaften wird um mehr als 50 % erhöht, wodurch der Projektor realistischere Farben erzeugt. -
Seite 40: Farbverwaltung
Farbverwaltung Nur in permanenten Installationen mit gesteuerter Beleuchtung, wie Konferenzräumen, Vorlesungssälen und Heimkinos, sollte die Farbverwaltung in Betracht gezogen werden. Die Farbverwaltung bietet im Bedarfsfall eine Feinabstimmung der Farbe für eine exaktere Farbwiedergabe. Falls Sie ein Testmedium mit verschiedenen Farbtestbildern gekauft haben, die zum Testen der Farbpräsentation von Monitoren, Fernsehern und Projektoren genutzt werden kann, kann jedes Bild vom Medium über das Menü... -
Seite 41: Präsentationstimer Einstellen
Präsentationstimer einstellen Der Präsentationstimer kann die Präsentationszeit auf der Leinwand anzeigen und Ihnen bei der Optimierung des Zeitmanagements während der Durchführung von Präsentationen helfen. Befolgen Sie zur Nutzung dieser Funktion diese Schritte: und rufen Sie das Menü Präsentationstimer Verwenden Sie die Fernbedienung oder Allgemein > Präsentationstimer auf. -
Seite 42: Bild Ausblenden
Bild ausblenden Sie können die Aufmerksamkeit des Publikums auf den Präsentator lenken, indem Sie das Bild mit der BLANK-Taste ausblenden. Das Bild erscheint wieder, sobald Sie eine beliebige Taste an der Fernbedienung oder am Projektor drücken. Nach Ausblenden des Bildes wird unten rechts der Text [Leeranzeige] angezeigt. Unter Allgemein >... -
Seite 43: Persönliches Startbild Erstellen
Persönliches Startbild erstellen Neben Schwarz, Blau und ViewSonic können Sie auch ein Computer- oder Videobild als Startbild auswählen. So erstellen Sie Ihr persönliches Startbild: Wählen Sie das gewünschte Startbild von Ihrem Computer oder Ihrer Videoquelle. Öffnen Sie das OSD-Menü, rufen Sie dann Allgemein > Bildaufnahme auf. -
Seite 44: Cec-Funktion Verwenden
CEC-Funktion verwenden Dieser Projektor unterstützt Consumer Electronics Control (CEC), wodurch Sie ihn mit HDMI verbinden und eine synchronisierte Ein-/Abschaltung erzielen können. Wenn also ein Gerät mit CEC-Unterstützung an den HDMI-Eingang des Projektors angeschlossen ist, wird durch Abschaltung des Projektors automatisch auch das angeschlossene Gerät abgeschaltet. -
Seite 45: Ton Anpassen
Aktiver VGA-Ausgang Sobald die Anschlüsse COMPUTER IN und COMPUTER OUT richtig an die entsprechenden Geräte angeschlossen wurden, wählen Sie Ein zum Generieren des VGA-Signalausgangs. Der Projektor empfängt Ausgangssignale über Computer In 1. Aktiver Audioausgang Wenn der Anschluss AUDIO IN richtig an ein Gerät angeschlossen ist, wählen Sie Ein zur Ausgabe von Audiosignalen. -
Seite 46: Menübedienung
Menübedienung Menüsystem Bitte beachten Sie, dass das OSD-Menü je nach empfangenem Signaltyp unterschiedlich ausfallen können. Der Projektor muss zur Nutzung der Menüelemente mindestens ein gültiges Signal erkennen. Falls kein Gerät mit dem Projektor verbunden wurde oder kein Signal erkannt wird, sind nur wenige Menüelemente zugänglich. Hauptmenü... - Seite 47 Immer/1 min/2 min/3 min Oben links/Unten links/ Präsentationstimer Timerposition Oben rechts/Unten rechts Timerzählmethode Runterzählen/Raufzählen Zählen starten/Aus Muster Aus/ 1/ 2/ 3 Deaktivieren/5 min/10 min/ Leeranzeigetimer Allgemein 15 min/20 min/25 min/30 min Mitteilung Ein/Aus Schwarz/Blau/ViewSonic/ Startbild Bildaufnahme/Aus Bildaufnahme Auto/Projektion (Projektorposition)/Menüposition/ Farbtemperatur/Helligkeit/Kontrast/3D-Einstellungen/ Leinwandfarbe/Startbild/Mitteilung/ Meine Schaltfläche Schnelle Auto-Suche/CEC/DCR/Closed Caption/ Energiesparen/FREEZE/INFORMATIONEN/ Seitenverhältnis/Ausschalten...
- Seite 48 Hauptmenü Untermenü Optionen 3D-Brille DLP/3D VESA Auto/Aus/Frame Sequential/ 3D-Einstellungen 3D-Sync Frame Packing/Top-Bottom/ Side-by-Side 3D-Synchr. Umkehren Deaktivieren/Umkehren HDMI-Format Auto/RGB/YUV HDMI-Einstellungen HDMI-Bereich Auto/Erweitert/Normal LAN-Steuerungse- DHCP ein/Statische IP instellungen Projektor-IP-Adresse Subnetzmaske LAN-Steuerungse- Erweitert instellungen Standard-Gateway DNS-Server Bereitschafts-LAN- Aus/Ein Steuerung Anwenden Lichtquellenmodus Normal/Öko Lichtquellene- instellungen Lichtquellenstunden Ein/Aus...
-
Seite 49: Beschreibungen Der Einzelnen Menüs
Beschreibungen der einzelnen Menüs Funktion Beschreibung Details zum Thema finden Sie unter „Leinwandfarbe Leinwandfarbe verwenden“. Details zum Thema finden Sie unter „Seitenverhältnis Seitenverhältnis auswählen“. Details zum Thema finden Sie unter „Trapezverzerrungen Trapezkorrektur korrigieren“. Eckenanpassung Details zum Thema finden Sie unter „4 Ecken anpassen“. -
Seite 50: Funktion
Funktion Beschreibung Farbe Details zum Thema finden Sie unter „Farbe anpassen“. Farbton Details zum Thema finden Sie unter „Farbton anpassen“. Bildschärfe Details zum Thema finden Sie unter „Schärfe anpassen“. Gamma Details zum Thema finden Sie unter „Eine Gamma- Erweitert Einstellung wählen“. - Seite 51 Funktion Beschreibung Audioeinstellungen Einzelheiten finden Sie unter „Ton anpassen“. Präsentationstimer Einzelheiten finden Sie unter „Präsentationstimer einstellen“. Der Projektor kann verschiedene Testmuster anzeigen. Muster Dies hilft beim Anpassen von Bildgröße und Bildschärfe und erleichtert den Ausgleich von Verzerrungen. Leeranzeigetimer Details zum Thema finden Sie unter „Bild ausblenden“.
-
Seite 52: Menüposition
Funktion Beschreibung Wählt einen bevorzugten Closed-Captioning-Modus, wenn das ausgewählte Eingangssignal Closed Captions enthält. • Captions: Anzeige von Dialogen, Erzählungen und Soundeffekten der Fernsehprogramme und Videos, die über Closed Captions verfügen (in TV-Auflistungen üblicherweise als „CC“ gekennzeichnet). Closed Caption Diese Funktion ist nur verfügbar, wenn ein Composite- Video- oder S-Video-Eingangssignal ausgewählt ist und es sich bei dem Systemformat um NTSC handelt. -
Seite 53: Auflösung
Funktion Beschreibung Quelle Zeigt die aktuelle Signalquelle an. Farbmodus Zeigt den im Bild-Menü ausgewählten Modus. Auflösung Zeigt die native (physische) Eingangssignalauflösung. Farbsystem Zeigt das Eingangssystemformat. IP-Adresse Aktueller Systemstatus Zeigt die IP-Adresse Ihres Projektors. MAC-Adresse Zeigt die MAC-Adresse Ihres Projektors. MAC-Adresse meint die Media-Access-Control-Adresse, bei der es sich um eine physische Schichtadresse zur eindeutigen Identifizierung eines Netzwerkknotens handelt. -
Seite 54: Wartung
Wartung Die richtige Pflege Sie müssen das Objektiv und/oder den Filter regelmäßig reinigen. Versuchen Sie nicht, den Projektor zu demontieren. Wenden Sie sich an Ihren Händler, falls ein Teil ersetzt werden muss. Objektiv reinigen Sie können das Objektiv reinigen, wenn Sie Schmutz oder Staub an seiner Oberfläche bemerken. -
Seite 55: Filter Verwenden
Filter verwenden Hinweis • Sie sollten die Filter reinigen, nachdem der Projektor einige Zeit im Betrieb war. • Falls der Projektor an der Decke hängt oder an einer anderen schwer zugänglichen Stelle montiert wurde, sollten Sie bei der Auswechslung des Filters besonders vorsichtig sein. Filter reinigen 1. Achten Sie darauf, dass der Projektor abgeschaltet und vom Stromnetz getrennt ist. 2. Drücken Sie die Verriegelung am Staubfilter und entfernen Sie den Filter aus dem Projektor. -
Seite 56: Led-Anzeigen
LED-Anzeigen Projektorstatus Betriebsanzeige Statusanzeige* Bereitschaftsmodus Blinkt zwei Sekunden rot, blinkt Startvorgang drei Sekunden lila, blinkt vier Sekunden blau Normalbetrieb Blau Normale Abschaltung Blinkt blau Lüfterfehler Blinkt rot Temperatur Blinkt zweimal pro Blinkt zweimal pro Sekunde blau Sekunde rot Betriebsanzeige: Projektorstatus: Blinkt zweimal pro Blinkt einmal pro Farbradfehler... -
Seite 57: Problemlösung
Problemlösung Projektor schaltet sich nicht ein Ursache Abhilfe Schließen Sie ein Ende des Netzkabels an den Netzeingang des Projektors und das andere Ende an eine Steckdose an. Sofern Das Gerät wird nicht mit Strom versorgt. die Steckdose über einen Schalter verfügt, achten Sie darauf, dass dieser eingeschaltet ist. -
Seite 58: Technische Daten
Technische Daten Projektor-Spezifikationen • Sämtliche technischen Daten können sich ohne Vorankündigung ändern. • Nicht alle Projektormodelle sind an Ihrem Standort erhältlich. L810 L820 L830 Eingänge VGA-Eingang (DB, 15-polig) Audioeingang (Miniklinke) Audio L/R (Cinch x 2 Composite) HDMI (v1.4 mit Ton) HDMI 1.4/MHL 2.0 Video (Cinch) S-Video (Mini-DIN, 4-polig) -
Seite 59: Abmessungen
Abmessungen 508,3mm 165,2mm Deckenmontage Projektionsausrichtung Hinweis: Zur Sicherung des Projektors mit einer Hängemontage mit M6- Schraubenlöchern werden M6L12-Schrauben empfohlen. (M6 / L12 x 4) -
Seite 60: Timing-Tabelle
Timing-Tabelle Analoges RGB Bildwiederholfrequenz Signal Auflösung (Pixel) Seitenverhältnis (Hz) 640 x 480 60/72/75/85 SVGA 800 x 600 60/72/75/85 1024 x 768 60/70/75/85 1152 x 864 WXGA 1280 x 768 15:9 1280 x 800 16:10 60/75/85 1360 x 768 16:9 Quad-VGA 1280 x 960 60/85 SXGA... - Seite 61 HDMI Auflösung Bildwiederholfrequenz Signal Seitenverhältnis (Pixel) (Hz) 640 x 480 SVGA 800 x 600 1024 x 768 1280 x 768 15:9 WXGA 1280 x 800 16:10 1360 x 768 16:9 Quad-VGA 1280 x 960 SXGA 1280 x 1024 SXGA+ 1400 x 1050 WXGA+ 1440 x 900 16:10...
- Seite 62 3D (inklusive HDMI-Signal) Auflösung Bildwiederholfrequenz Signal Seitenverhältnis (Pixel) (Hz) SVGA 800 x 600 60*/120** 1024 x 768 60*/120** 1280 x 720 16:9 60*/120** WXGA 1280 x 800 16:9 60*/120** Videosignal Auflösung Bildwiederholfrequenz Signal Seitenverhältnis (Pixel) (Hz) SDTV (480i)*** 720 x 480 4:3/16:9 * 6 0-Hz-Signale werden bei parallelen, Top-and-Bottom- und Frame-Sequential-Formaten unterstützt.
- Seite 63 Component Video Auflösung Bildwiederholfrequenz Signal Seitenverhältnis (Pixel) (Hz) HDTV (1080p) 1920 x 1080 16:9 50/60 HDTV (1080i) 1920 x 1080 16:9 50/60 HDTV (720p) 1280 x 720 16:9 50/60 SDTV (480p) 720 x 480 4:3/16:9 SDTV (576p) 720 x 576 4:3/16:9 SDTV (480i) 720 x 480...
-
Seite 64: Informationen Zum Urheberrecht
ViewSonic macht keine ausdrücklichen oder implizierten Garantien oder Zusicherungen bezüglich der Marktgängigkeit oder der Eignung für einen bestimmten Zweck hinsichtlich jeglicher Inhalte dieser Anleitung. Zudem behält sich ViewSonic das Recht vor, die Inhalte dieser Anleitung ohne Ankündigung zu ändern und zu aktualisieren. -
Seite 65: Anhang
Anhang IR-Steuerungstabelle Taste Format Byte 1 Byte 2 Byte 3 Byte 4 Seite nach unten Seite nach oben Leerer Bildschirm Autosync Aufwärts Abwärts Links Rechts Farbmodus Stumm Enter Einschalten Präsentationstimer Beenden Ökomodus Menü Maus Linke Maustaste Rechte Maustaste Quelle Muster Meine Schaltfläche HDMI Lautstärke +... -
Seite 66: Address Code
Address Code Code 1 83F4 Code 2 93F4 Code 3 A3F4 Code 4 B3F4 Code 5 C3F4 Code 6 D3F4 Code 7 E3F4 Code 8 F3F4 RS232 command table <Pin assignment for this two end> Description Description RTSZ CTSZ <Interface> RS-232 protocol Baud Rate 19200bps (default) Data Length 8 bit Parity check... - Seite 67 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68 Splash Screen - 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69 Write ViewSonic Splash Screen Splash Screen - Screen 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x03 0x6A...
- Seite 68 Front Table 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E Rear Table 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x01 0x5F Write Real ceiling 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x02 0x60 Projector Position Front ceiling 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x03 0x61 Projector Position Read...
- Seite 69 Aspect ratio Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62 Aspect ratio 4:3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64 Aspect ratio 16:9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65 Aspect ratio 16:10 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x04 0x66 Write Aspect ratio...
- Seite 70 Decrease 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x31 0x00 0x8E Write Keystone Increase 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x31 0x01 0x8F Correction - Horizontal Keystone Correction Read 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x31 0x8F status Brightest 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x00 0x69...
- Seite 71 Input source VGA 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x00 0x60 Input source VGA2 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x08 0x68 Input source HDMI 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x03 0x63 Input source HDMI/ Write 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x01 0x07 0x67 Source input...
- Seite 72 ENGLISH 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61 FRANÇAIS 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62 DEUTSCH 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63 ITALIANO 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64 ESPAÑOL 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65 РУССКИЙ...
- Seite 73 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85 Write 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86 HDMI Format Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x02 0x87 Read HDMI Format status 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x28 0x86 Enhanced 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x29 0x00 0x86 Write...
- Seite 74 Code 1 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x00 0xA0 Code 2 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x01 0xA1 Code 3 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x02 0xA2 Code 4 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x03 0xA3 Write Remote control Code 5...
- Seite 75 Menu 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0F 0x61 Exit 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x13 0x65 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B 0x5D Down 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0C 0x5E Left 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0D 0x5F Remote Key...
-
Seite 76: Kundendienst
Kundendienst Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/Region Website Telefone E-mail www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_deu@ Deutschland de/support/call-desk/ viewsoniceurope.com www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_at@viewsoniceurope. Österreich de/support/call-desk/ www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_ch@... -
Seite 77: Eingeschränkte Garantie
Betrieb außerhalb der Produktspezifikationen. c. Betrieb des Produktes zu anderen als den normalen vorgesehenen Zwecken oder außerhalb der normalen Betriebsbedingungen. d. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic autorisierte Personen. e. Durch den Transport verursachte Schäden am Produkt. - Seite 78 Garantie der Marktgängigkeit und der eignung für einenbestimmten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonicübernimmt keine Haftung für: 1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hin- dernisse, Verlust des Produkts, Zeitverlust,entgangenen Gewinn, entgangene Geschäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie an-...
